14-47 Machine Cal ibration 3. 点击 <Start> 按钮， 设备自动执行校正。 4. 自动执行校正后 , 完成校正则显示 "Gantry Thermal mapping calilbration finished successfully" 信息 ， 如下图显示结果值。 5. 要适用新的校正值请点击 <Update> 按钮。
14-46
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
14.3.7.2. Fix Cam. Thermal Origin Calibration
为了校正Fix1 Camera的Thermal Origin执行的校正。为了示教ANC上的一点补偿
Fiducial Camera位置而执行。
<7. Fix Cam. Thermal Origin> 按钮

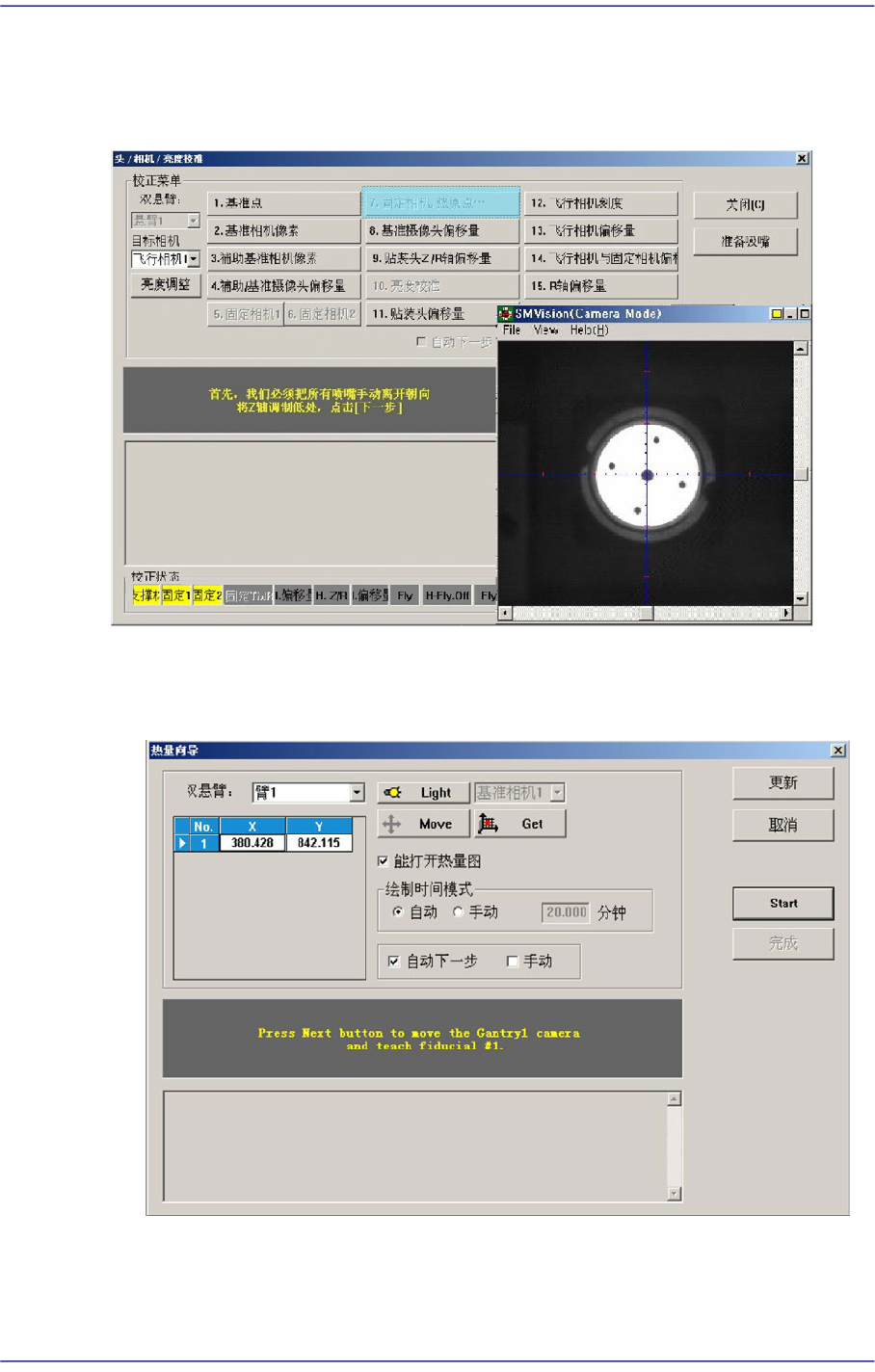

1. 1.点击<7. Fix Cam. Thermal Origin> 按钮，则显示如下画面。
2. 点击<Move>按钮把Head Assembly移动到ANC上的Fiducial位置后利用Fiducial
Camera准确地示教相应的Fiducial，使用<Get>按钮保存坐标。
14-47
Machine Calibration
3. 点击 <Start>按钮，设备自动执行校正。
4. 自动执行校正后, 完成校正则显示"Gantry Thermal mapping calilbration finished
successfully"信息，如下图显示结果值。
5. 要适用新的校正值请点击<Update>按钮。
14-48
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
14.3.7.3. Camera Offset Calibration
测量基准相机的中心到各Gantry的第一个Head(Head 1)间的Offset。
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在
Manual Mode下执行。
校正基准相机的偏差。为校正基准相机的 Offset必须先校正Fix Camera Calibration
和 Fiducial Camera Scale Calibration 。为执行校正必须使用平板Calibration Glass。
下面是 Fiducial Camera Offset的校正步骤。
1. 点击<6.基准摄像头偏移量> 按钮则显示“将一个工具板向上摄像1。并且调整工
具中心。如果你完成了，点击[下一步]。”消息。此时在 <目标摄像>组合框选择
‘固定1照相机’，平版用Calibration Glass手动放置于固定相机1的上面。
另外，在<目标摄像>组合框中选择 ‘ 基准相机’ 边看 ‘SMVision’ 窗口，利用
Teaching Box手动示教平版Calibration Glass的中心点后点击 <下个>按钮。
