14-48 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide 14.3.7.3. Camera Offset Calibration 测量基准相机的中心到各 Gantry 的第一个 Head( Head 1) 间的 O f fset 。 只有完成了此过程， 才能 在以后校正中使用 Aut o Nozzle Change 。 本过程仅在 Manual Mode 下执行。…
14-47
Machine Calibration

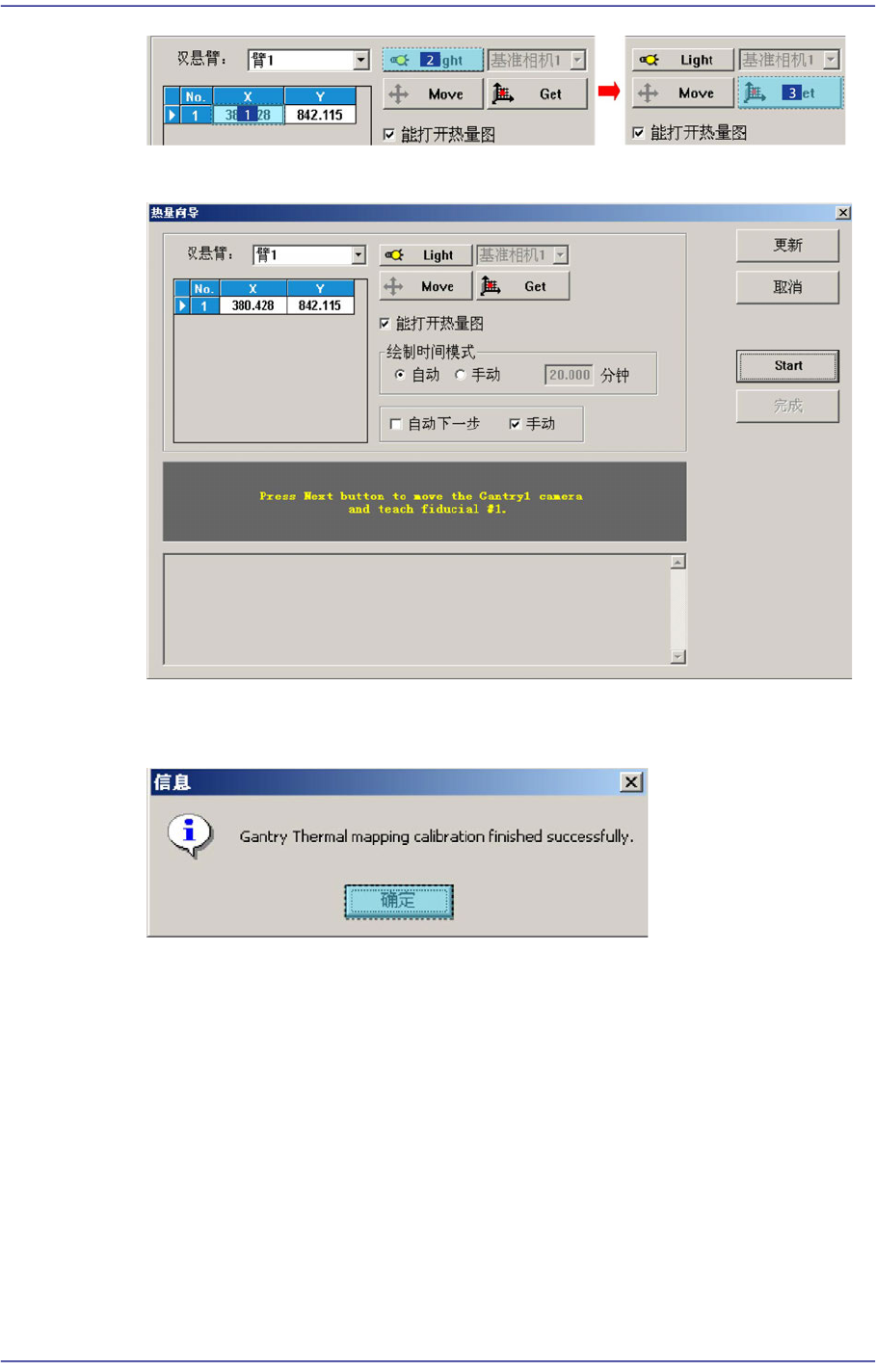

3. 点击 <Start>按钮，设备自动执行校正。
4. 自动执行校正后, 完成校正则显示"Gantry Thermal mapping calilbration finished
successfully"信息，如下图显示结果值。

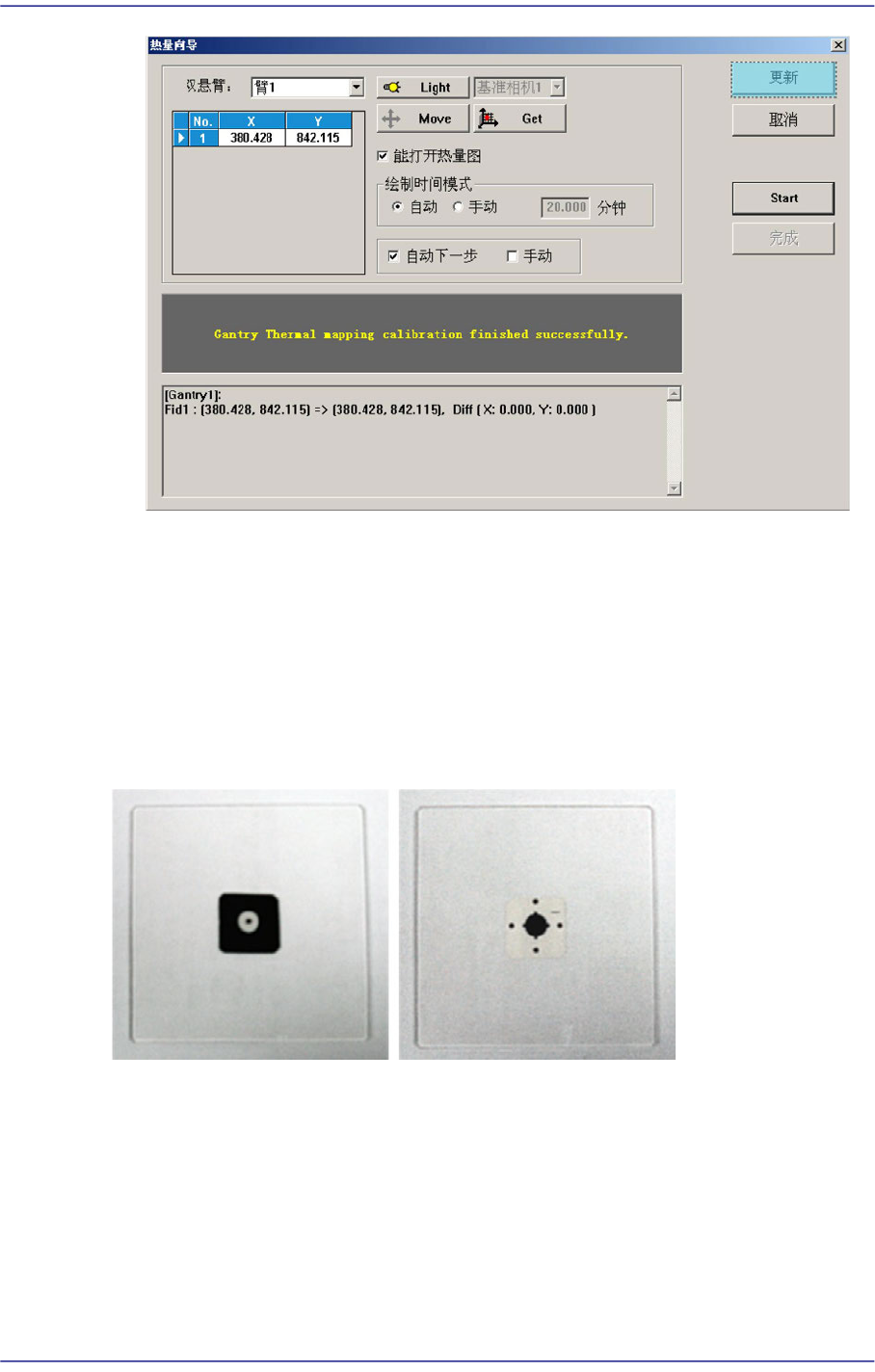

5. 要适用新的校正值请点击<Update>按钮。
14-48
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
14.3.7.3. Camera Offset Calibration
测量基准相机的中心到各Gantry的第一个Head(Head 1)间的Offset。
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在
Manual Mode下执行。
校正基准相机的偏差。为校正基准相机的 Offset必须先校正Fix Camera Calibration
和 Fiducial Camera Scale Calibration 。为执行校正必须使用平板Calibration Glass。
下面是 Fiducial Camera Offset的校正步骤。

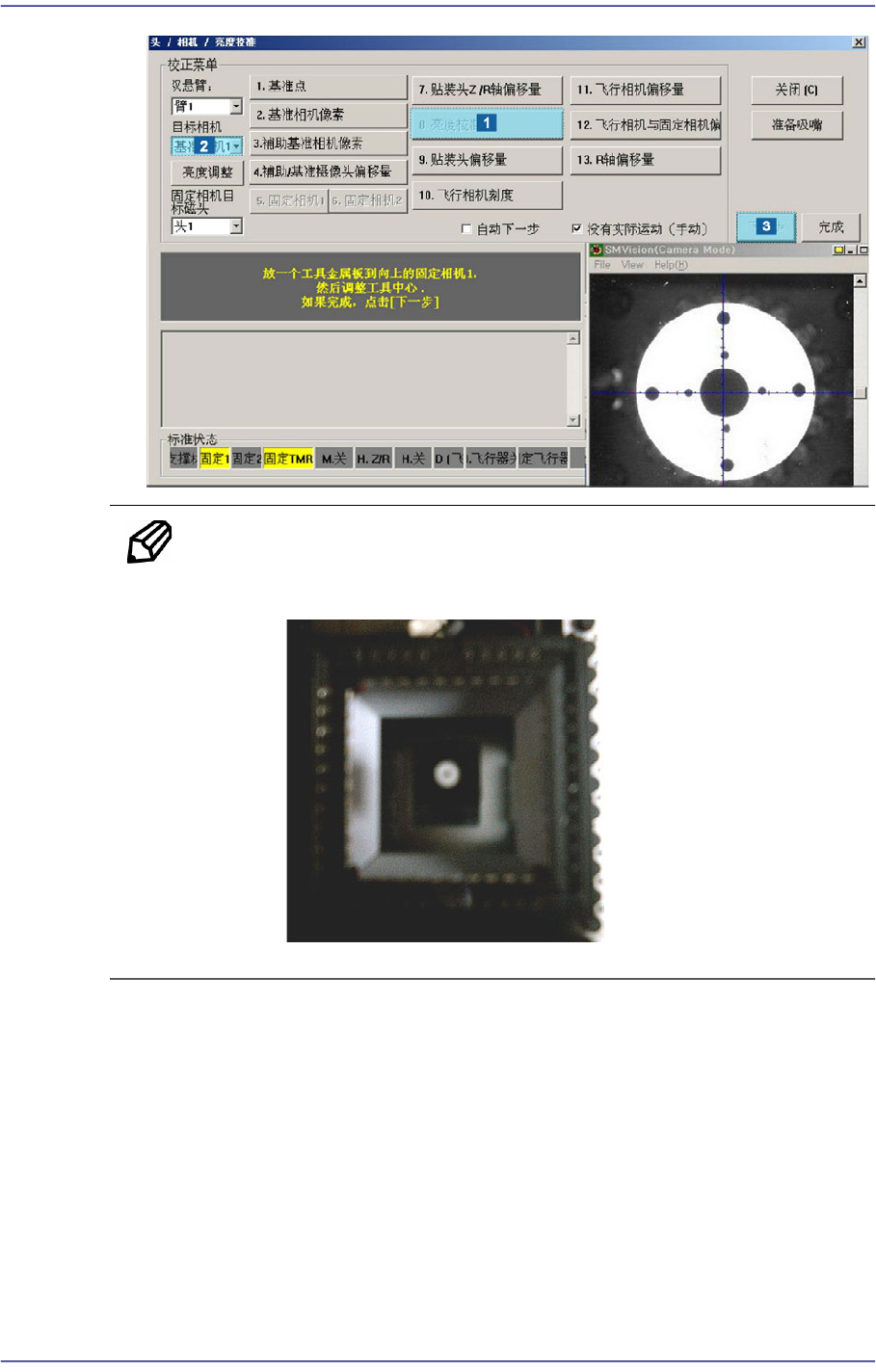

1. 点击<6.基准摄像头偏移量> 按钮则显示“将一个工具板向上摄像1。并且调整工
具中心。如果你完成了，点击[下一步]。”消息。此时在 <目标摄像>组合框选择
‘固定1照相机’，平版用Calibration Glass手动放置于固定相机1的上面。
另外，在<目标摄像>组合框中选择 ‘ 基准相机’ 边看 ‘SMVision’ 窗口，利用
Teaching Box手动示教平版Calibration Glass的中心点后点击 <下个>按钮。
14-49
Machine Calibration
备 注 Calibration Glass正确整列在固定相机1中心才能执行校正。请参
照下图正确放置 Calibration Glass。
2. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。” 。那么为了向 固定
相机1中心移动基准相机, 请点击<下个>按钮。
3. 显示“首先选择移动摄像机，并且调整亮度标准。然后，选择固定摄像机并且调
整亮度标准。点击[下一步]开始标度。]”消息。那么先点击<亮度>按钮，在”亮
度控制”对话框中 ‘SMVision’ 窗口显示的平版Calibration Glass中心的白色圆圈
明显为止请调整照明亮度。
