14-80 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide 5. 单击 < Update> 按钮 , 即可保存内容。
14-79
Machine Calibration

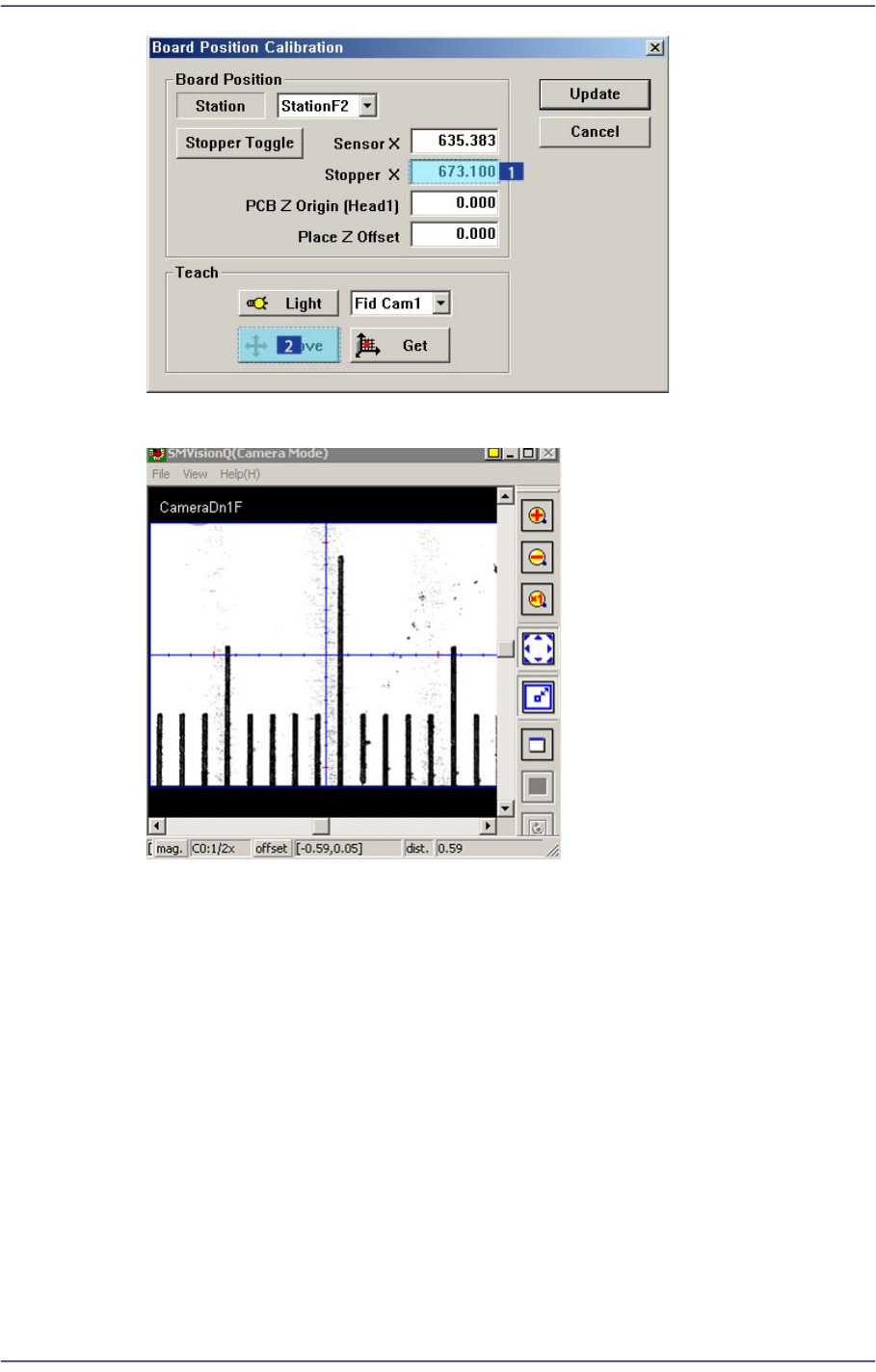

3. 确认Steel尺和基准相机十字线中心相遇的刻度并且记住该测量值。
4. 把Station 2的<Stopper X>编辑框上输入的值和上一个阶段测量的值之和输入
Station 3的<Stopper X>编辑框。例如，Station 2的Stopper X坐标是673.1 mm并
且利用Steel尺测量的值是590.7 m的话，在Station 3的<Stopper X>编辑框输入
1263.8mm，把<Stopper X>编辑框上输入的值减去32.5mm后的1231.3mm输入
<Sensor X>编辑框。
14-80
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
5. 单击< Update>按钮, 即可保存内容。
15-1
系统设置
第15章. 系统设置
叙述除前一章记述的校正项目以外的系统设定。
本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情
形以外，请不要执行“Calibration(System Setup)” 。
警 告 设置状态如果被非指定的操作人员改变可能会损伤设备或引起
人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意
改变设备设置状态。
选择‘系统设定’菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话
框的状态下，再次选择菜单时该对话框将会处于活性化状态。
图
15.1
选择
‘
系统设定
’
菜单的状态
图
15.2 ‘
系统设定
’
菜单的子菜单
