14-75
Machine Calibration
14.3.7.11. Beam Offset Calibration
该校准作业测量基准相机(Fiducial Camera)中心与悬臂的Beam Sensor之间的距离。
需要测量Beam Offset时，先在系统菜单的<Head>选项卡选择需要使用的Beam
Sensor。
下面是Beam Offset的校准过程。

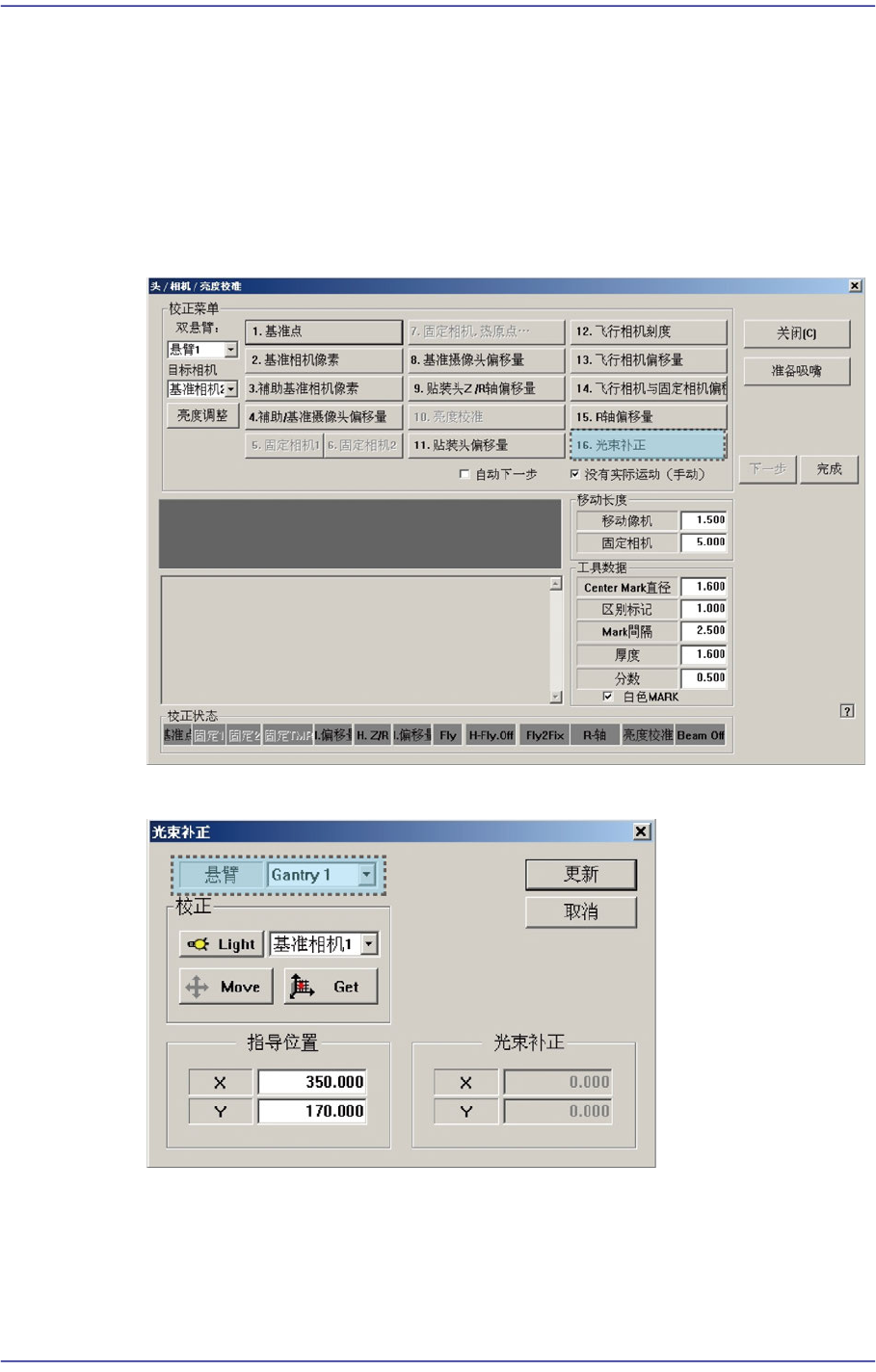

1. 单击<16. Beam Offset>键，实行Beam Offset对话框。
2. 选择需要校准的悬臂。
3. 示教工具选择Fid Cam2(或Fid Cam4)后，利用示教框(jog box)把X-Y轴移动到
可以识别位置的领域(可以利用SMVision判别的地点)。
4. 单击<Get>键，把当前位置保存到<Teaching Position>。
5. 示教工具选择Beam1(或Beam2)，然后利用示教框(jog box)移动到<Teaching
14-76
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
Position>位置。

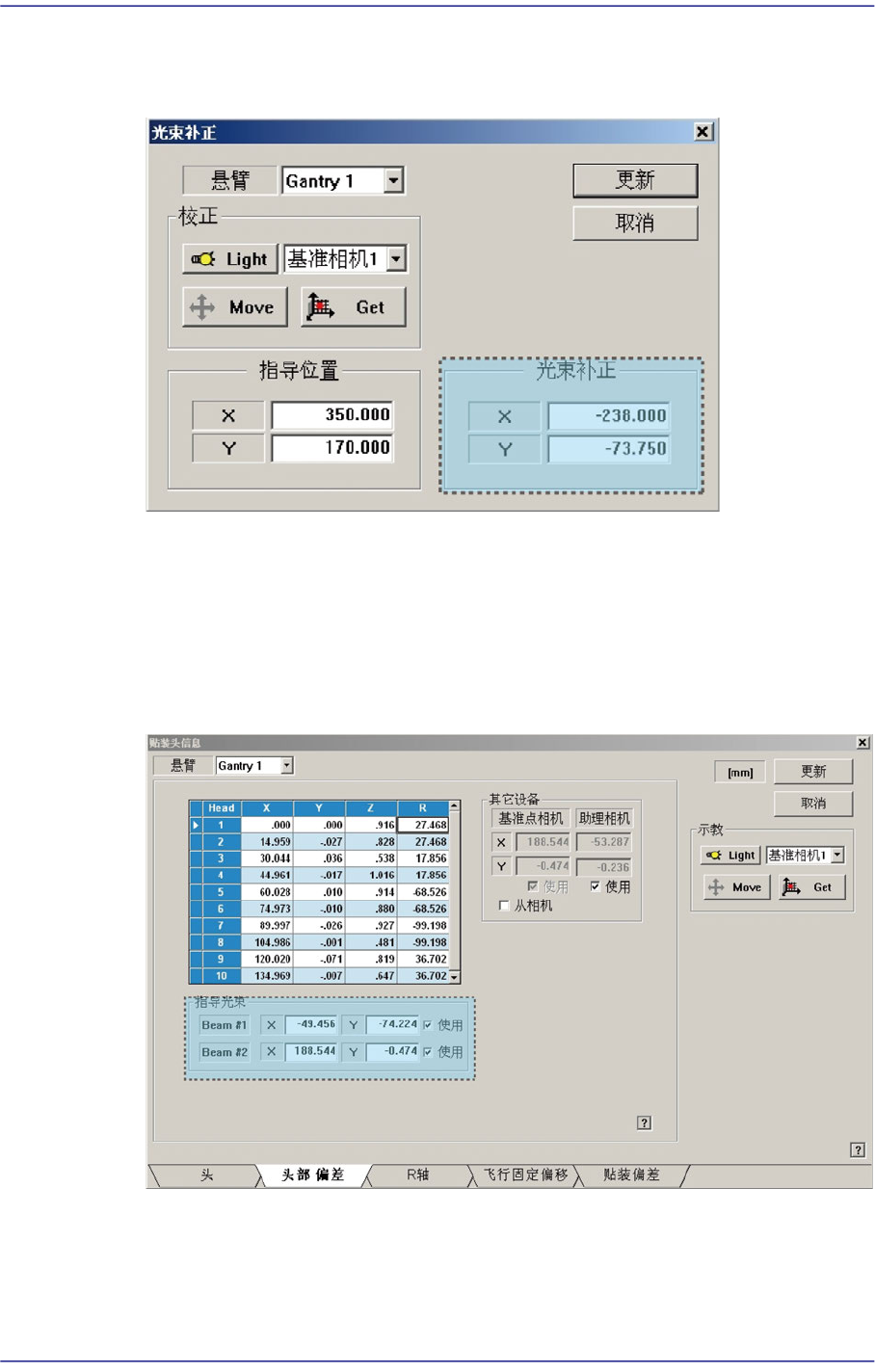

6. 单击<Get>键，把当前位置保存到<Beam Position>。
7. 在<Gantry>组合框选择Gantry2后，按照和Gantry1相同的方式实行校准。
8. 单击<Update>键保存设定值。
9. 结果值可以在System Setup菜单的Head Offset对话框查看。
10. 在<Gantry>组合框选择Gantry2后，按照和Gantry1相同的方式实行校准。
结果值可以在System Setup菜单的R Axis对话框查看。
14-77
Machine Calibration

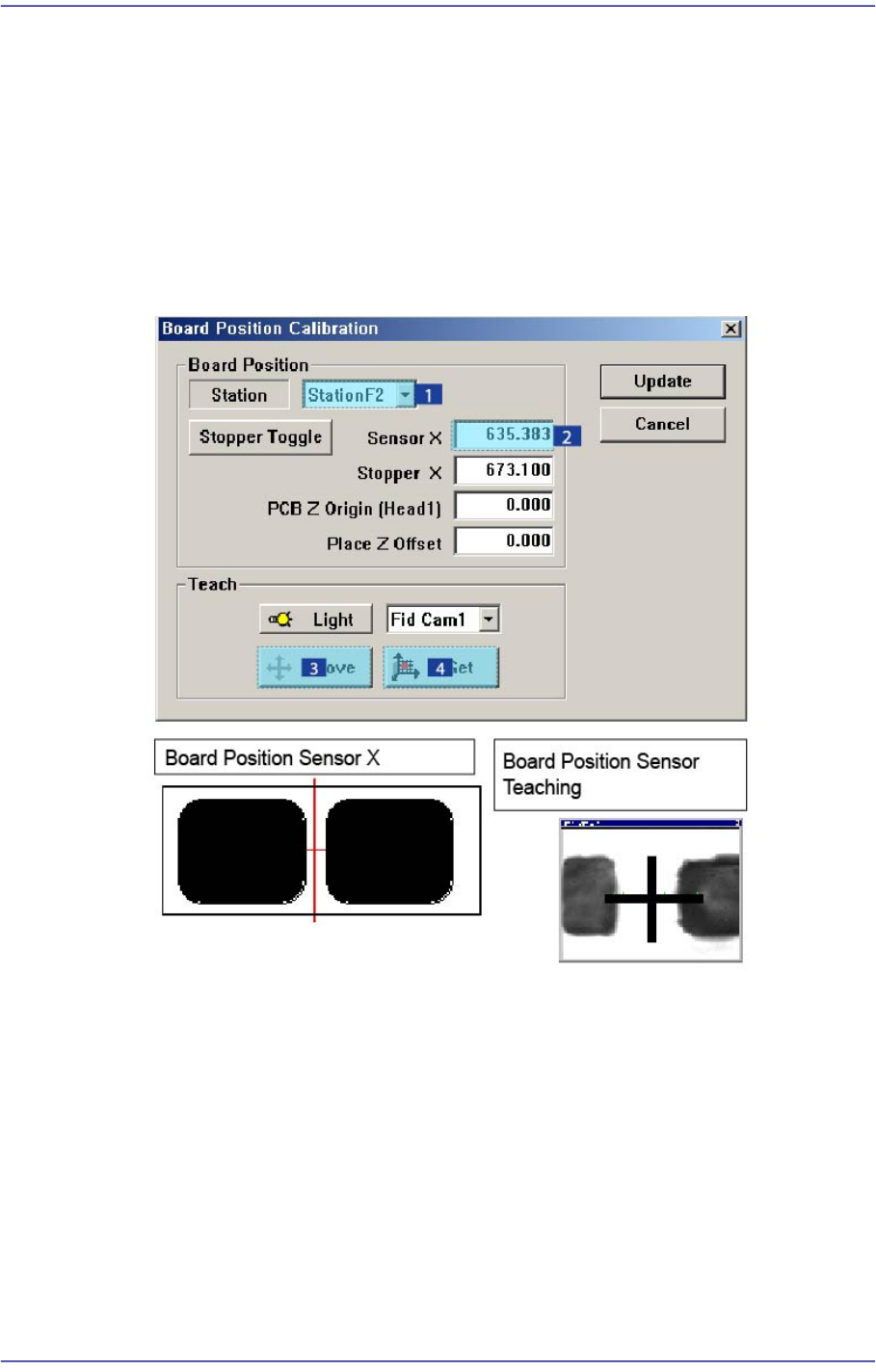

14.3.8. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 用鼠标选择<Stopper X> 编辑箱，点击 <移动>按扭，把示教相机移动到Stopper
X位置。
4. <Stopper Toggle>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。
6. 然后点击<Stopper Toggle>按钮Down Stopper。
