14-15
Machine Calibration
Z轴高度的示教(Head Z Teaching)
默认值为50.5。

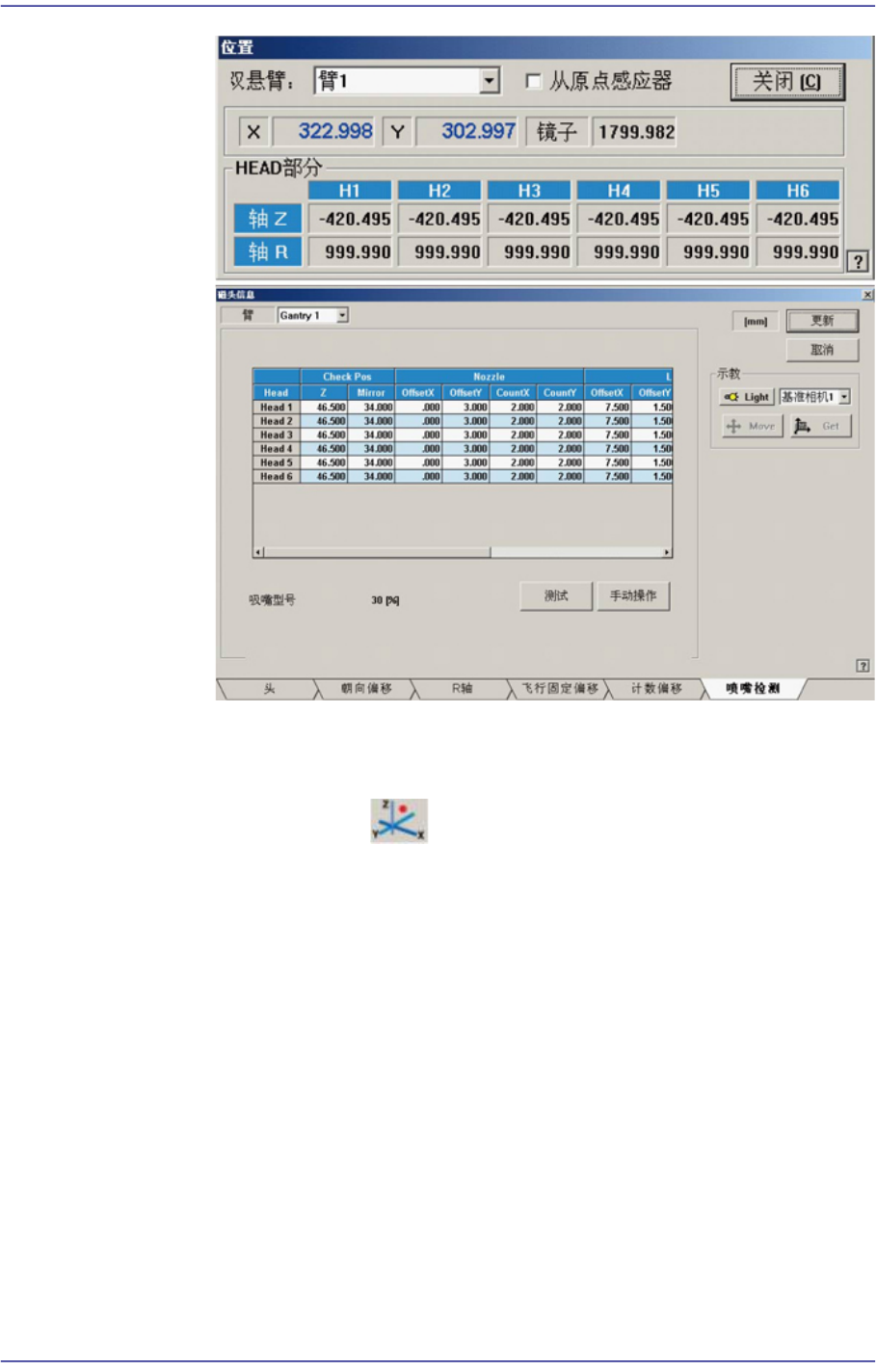

1) 在View菜单选择 执行“位置”。
2) 在Nozzle Check TAP对话框单击<手动操作>键，执行“手动控制”对话
框。
3) 在Axis TAP对话框的<轴>组合框选择Z。
4) 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的
Camera。
5) 移动Z轴，使Outer照明下端与吸嘴翼面接触。
14-16
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

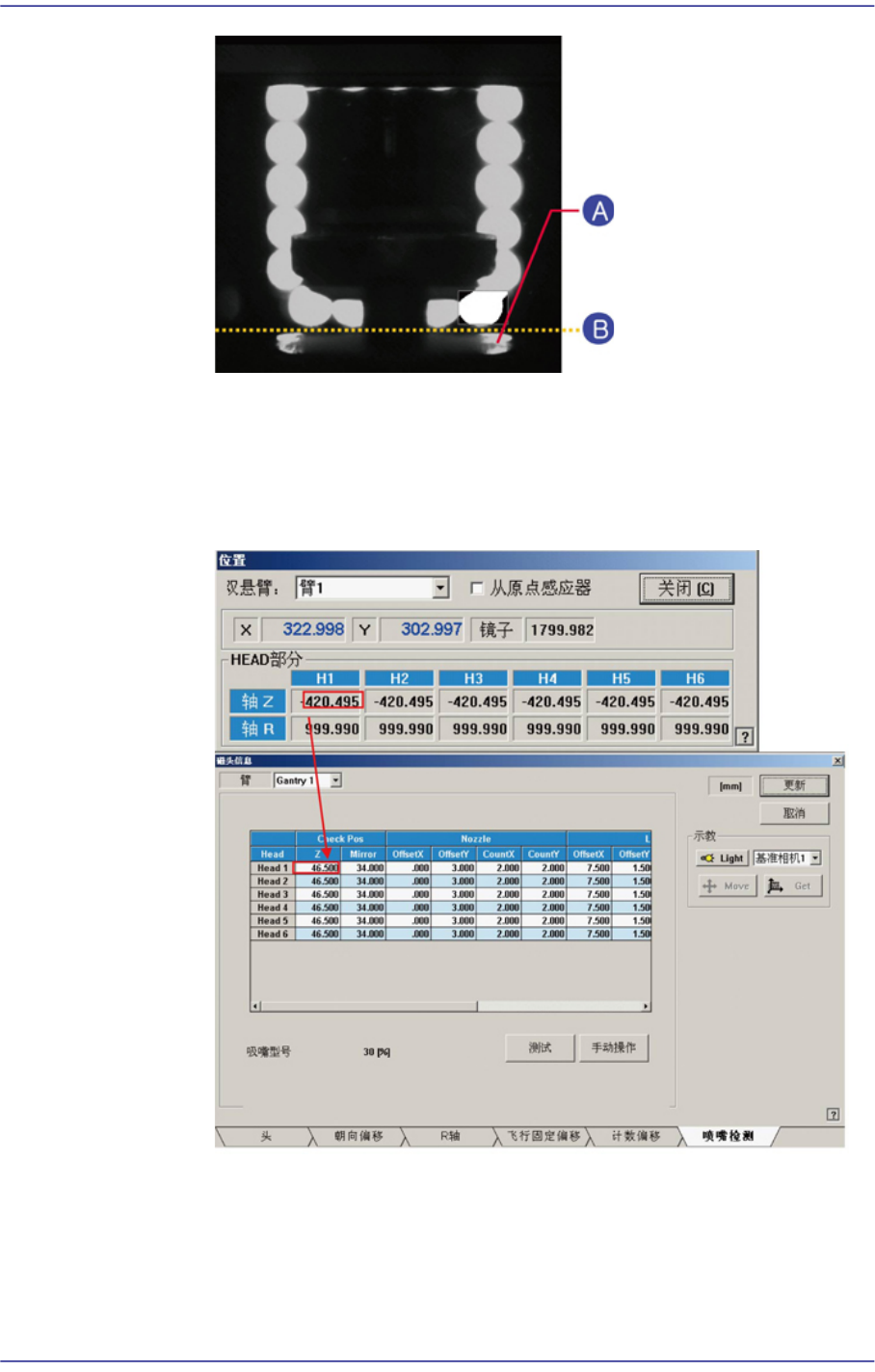

A:
吸嘴翼
B: Outer
照明的下端
6) 关闭(Close)Manual Tools对话框。
7) 这时，把“ 位置” 对话框的Axis Z值适用到Check Pos项目的Z值上。
Nozzle Offset示教
1) 单击OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。
2) 在Vision屏幕以Box表示Test区域，设置Offset X, Offset Y值使该Test
Box来到下面LED的正中央位置。设置X, Y值时的坐标系为Right-Down
14-17
Machine Calibration
坐标系。

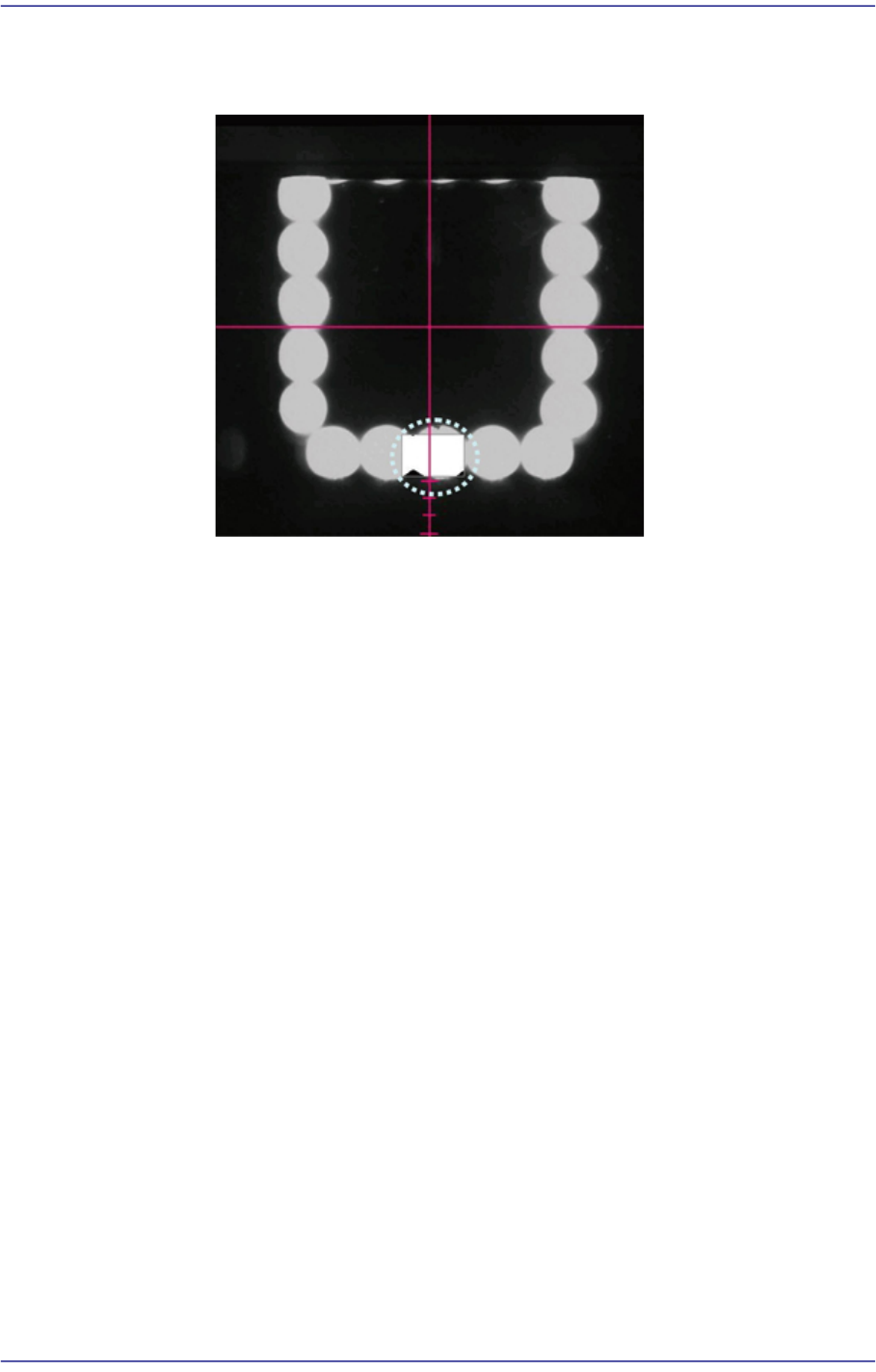

单击<测试>按钮后的SMVision屏幕
Nozzle Count示教
1) 单击OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。
2) 在Vision屏幕以Box表示Test区域，设置Count X(Width), Count Y(Height)
值，使得单击<测试>按钮时该Test Box的大小成为90%以上的Pixel
CountPercent。Box的大小将以之前设置的OffsetX, Y值为基准变化。
Light Offset 示教
这是Pixel CountPercent为30以下时的情况，主要是针对虽然判断为Nozzle
存在，却因为LED故障等的原因而照明不亮的情形而执行。安装了最大的吸
嘴后再设置该区域。
与Nozzle Offset Teaching及Nozzle Count Teaching的差异是Test Box位置不
同。
1) 单击OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。
2) 单击<测试>按钮时，Test Box的位置是右下角LED的明亮部位，应设置
为进行Test时的Pixel Count Percent超过90%。
