14-19 Machine Cal ibration 14.2. 摄像机（ Camera ） [F5] 设定有关摄象机（摄像机）的各种数据，执行摄像机的校准（校正）功能。图 14.7 “Setup: Camera Setting 对话框  < 相机选择 > 组合框选择将要设定的摄象机的形式。可选择的摄像机的形式如下。基准相机 : 它是用作位置的示教（示教）或基准点标记的检查的摄像机。飞行相…

14-18

Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

14-19

Machine Calibration

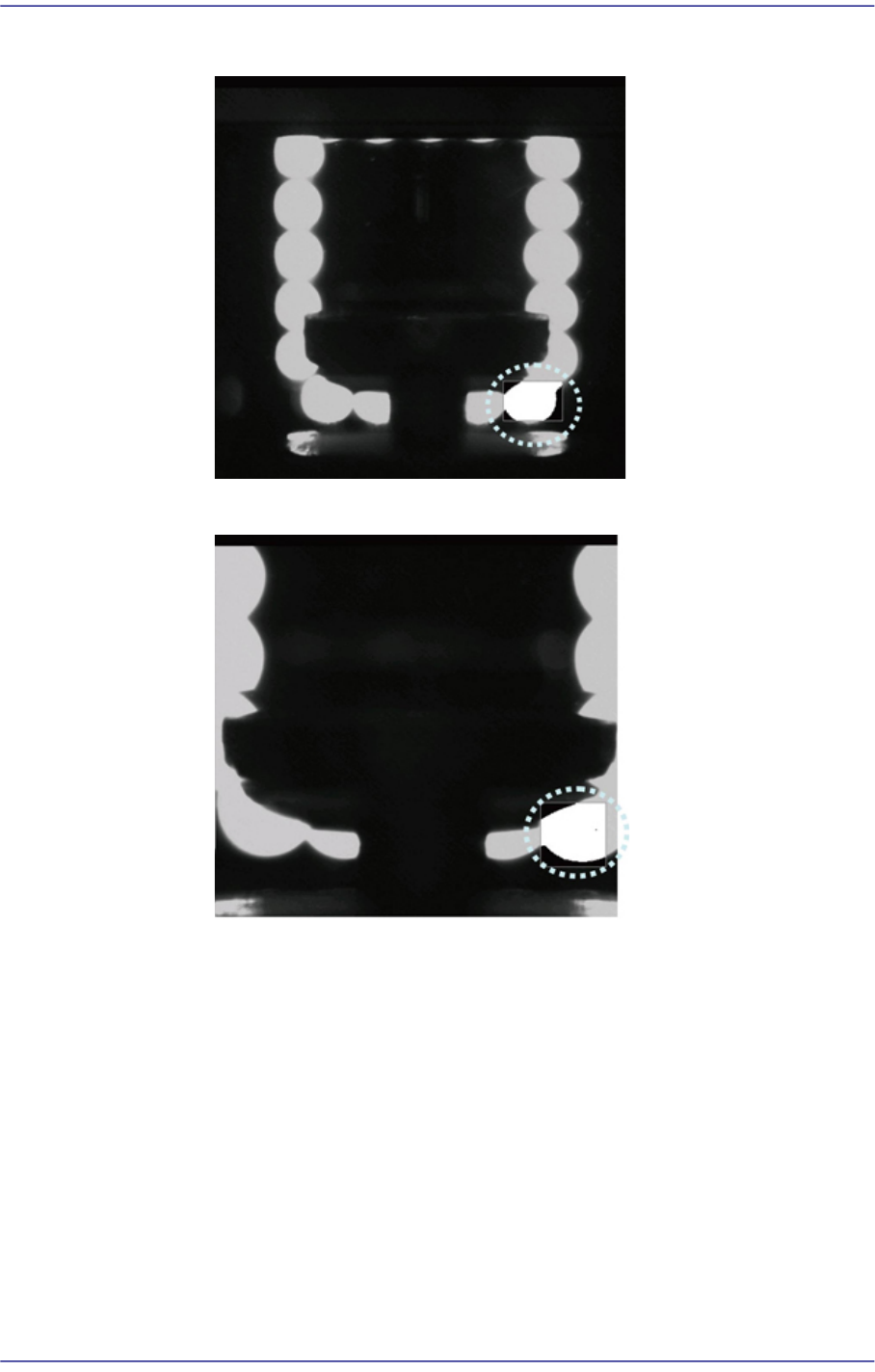

14.2. 摄像机（Camera） [F5]

设定有关摄象机（摄像机）的各种数据，执行摄像机的校准（校正）功能。

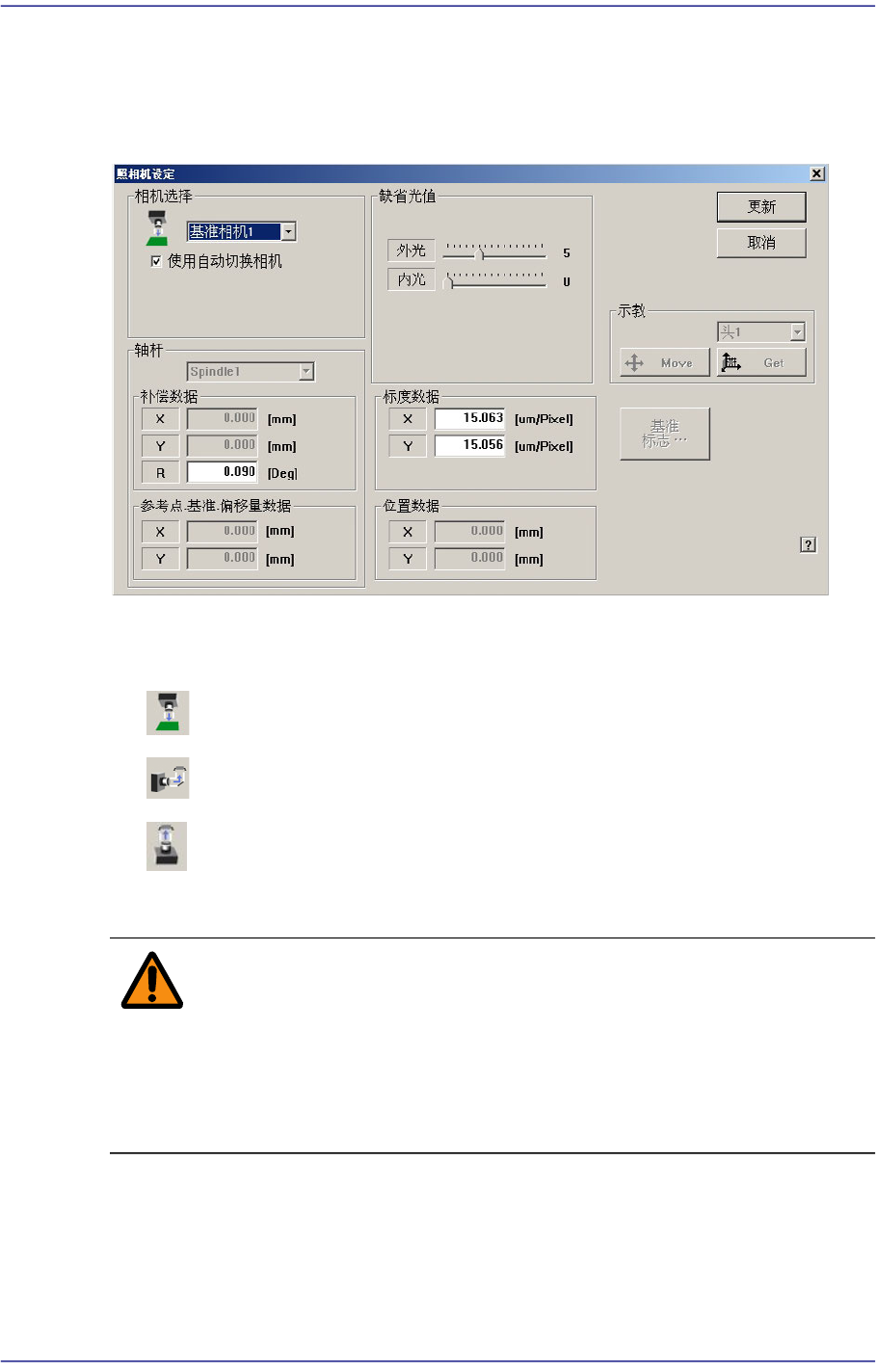

图

14.7 “Setup: Camera Setting

对话框

 <相机选择> 组合框

选择将要设定的摄象机的形式。可选择的摄像机的形式如下。

基准相机: 它是用作位置的示教（示教）或基准点标记的检查的摄像机。

飞行相机: 它是安装在各头用作检查部品的摄像机。

固定相机: 它是安装在喂料器站位用作检查部品的摄象机。

以上画面是摄象机的形式设定为” 移动相机”的情况。

警告由于非指定或未经培训的操作人员错误操作设备，或校正前没有

进行全部检查，可能导致设备发生严重损伤，设置的数据被严重

破坏，而且造成操作人员和设备附近其他人员受伤。

校正前一定要检查要校正的项目并确认设备周围是否有任何其

他工作人员。校正只能由指定的受过培训的人员进行。

 <标度数据> 领域

设定有关摄象机校准（照相机校正）的数据。其数据可以直接设定，也可以利用

校准（校正）功能设定。

 <X> 编辑框

14-20

Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

设定照相机的X轴方向的分辨率(分辨率)。其单位以每平方毫米中的象素

（像素）的数量来表示。

 <Y> 编辑框

设定照相机的Y轴方向的分辨率(分辨率)。其单位以每平方毫米中的象素

（像素）的数量来表示。

 <补偿数据> 领域

设定有关摄象机的偏移量（照相机补偿）的数据。

 <X> 编辑框

设定各Head 中心和Camera 中心间的 X方向偏移值。

 <Y> 编辑框

设定各Head 中心和Camera 中心间的 Y方向偏移值。

 <R> 编辑框

设定各Head 中心和Camera 中心间的 R方向偏移值。

 <缺省光值> 领域

设定默认照明的值数。详细事项请参照 “7.1.1

共同

Align Data (7-15

页

)” 。

 <位置数据> 领域

设定固定照相机的位置。

 <X> 编辑框

设定固定照相机的X轴方向的位置。

 <Y> 编辑框

设定固定照相机的Y轴方向的位置。

 <目录.基准.偏移度数据> 领域

虽然各Head都具有固有的Reference Fiducial Mark，但用于补正飞行相机的

Offset。

 <示教> 领域

用于设定固定相机的位置值。

 组合框

用于旋转XY轴驱动电动机，把选择的对象移动到选择的固定相机位置，获

取当前坐标。

大型凸轮: 指定基准相机。

 <移动> 按钮

组合框中选择的对象移动到指定的坐标位置。此时，在点击 <Move> 按钮之

前应该用鼠标点击所要固定相机。
