16-5 Diagnosis( 诊断 ) 16.2. 传输装置 （ Conveyor ） [F3] 检查传输装置领域的各种装置的状态。 单击此按钮时显示如下的对话框。 详细事项 请参照 “ 4.5 传送部分 (Conveyo r) ” 。
16-4
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
作。
ANC Shutter #1(2) Close: 检查ANC Shutter #1(2)的Close 启动。
ANC Shutter #1(2) Open: 检查ANC Shutter #1(2)的 Open启动。
Side illuminator up ：让侧光(Side)照明上升。
Side illuminator down ：让侧光(Side)照明下降。
<自动化> 按钮
按照顺序自动检查清单中的装置。
BUT Speed Test
测试Backup Table的升/降速度。
Up Delay: 表示Backup Table的上升速度。
Down Delay: 表示Backup Table的下降速度。
Up / Down Count: 设置Backup Table的 Up/Down测试次数。
<BUT Run>: 执行Backup Table的升/降速度测试。
<关闭> 按钮
关闭对话框。
16-5
Diagnosis(
诊断
)
16.2. 传输装置（Conveyor） [F3]

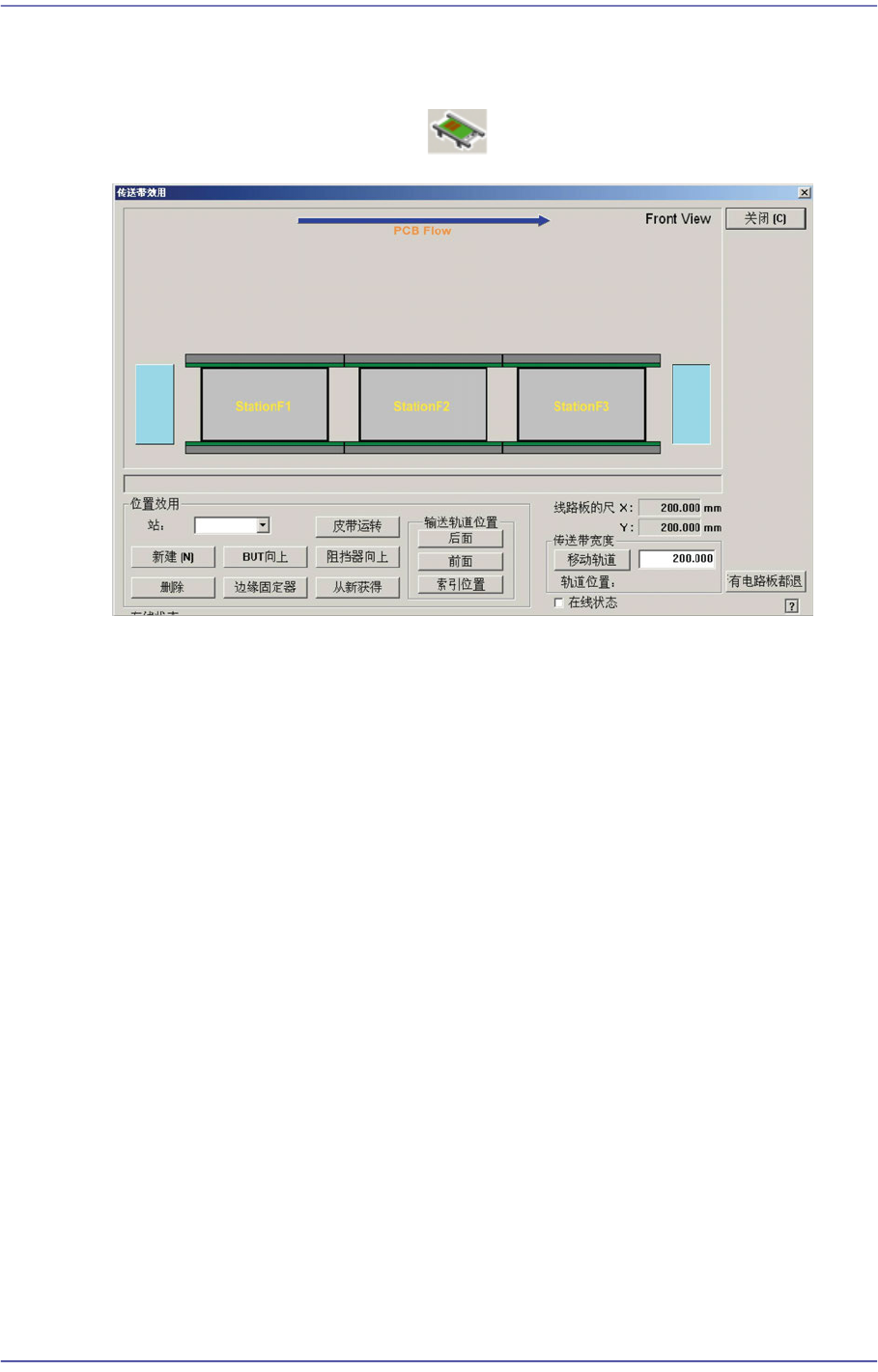

检查传输装置领域的各种装置的状态。单击此按钮时显示如下的对话框。 详细事项
请参照 “ 4.5
传送部分
(Conveyor) ”。
16-6
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
16.3. 灯光（Light） [F4]
检查安装在移动照相机, 飞行照相机固定照相机的照明装置。

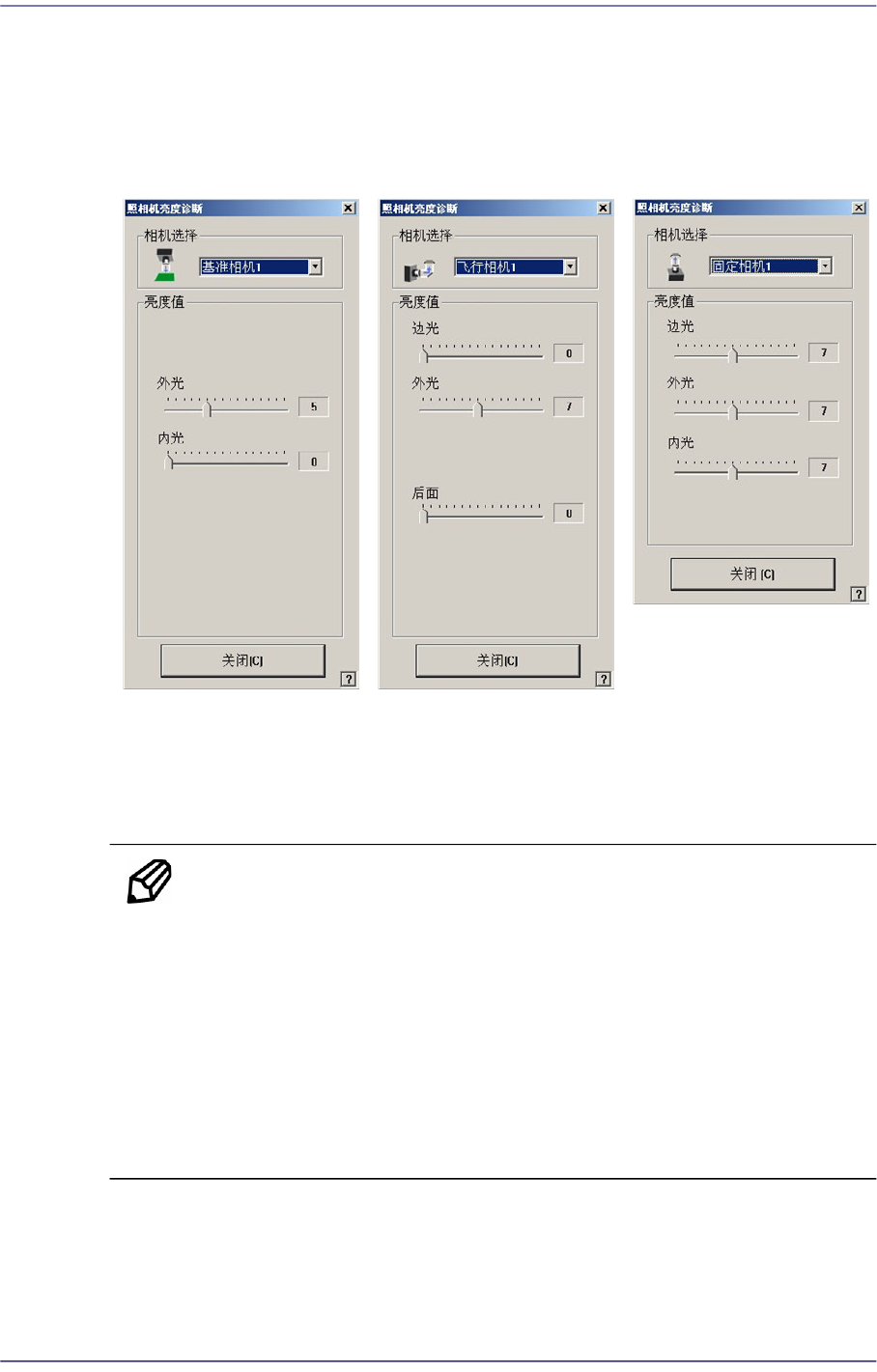

图
16.6 “
诊断
:
照相机亮度诊断
”
初始画面
<相机选择> 领域
选择装有将要检查的照明装置的摄象机。
Fly Cam: 选择头部的飞行相机。
备注 各头部的识别用飞行相机如下。
Fly Cam1：1号Head
Fly Cam2：2号Head
Fly Cam3：3号Head
Fly Cam4：4号Head
Fly Cam5：5号Head
Fly Cam6：6号Head
Fid Cam(Option): 选择固定相机。
Fix Cam(Option): 选择头部的基准相机。
<亮度值> 领域
