14-10
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
利用飞行相机检查吸嘴是否存在时，照明是决定Test Box区域像素(Pixel)的
Binary值时最重要的因素。
因此，在利用飞行相机检查贴片头上是否存在吸嘴时，需要设置一个可以判断
照明条件是否异常的区域。
该区域以矩形Box的形式显示在SMVision屏幕上。
Offset X / Offset Y
以Vision屏幕的十字线中心为基准，如以Right-Down坐标系表示到该矩形
Box(即Test Box)中心位置的距离时，X轴方向的距离称为Offset X，Y轴方
向的距离称为Offset Y。
Count X / Count Y
Test Box的X轴方向的大小称为Count X，Y轴方向的大小称为Count Y。
备注 利用鼠标指针单击Offset / Count壳，才能激活<测试>按钮。

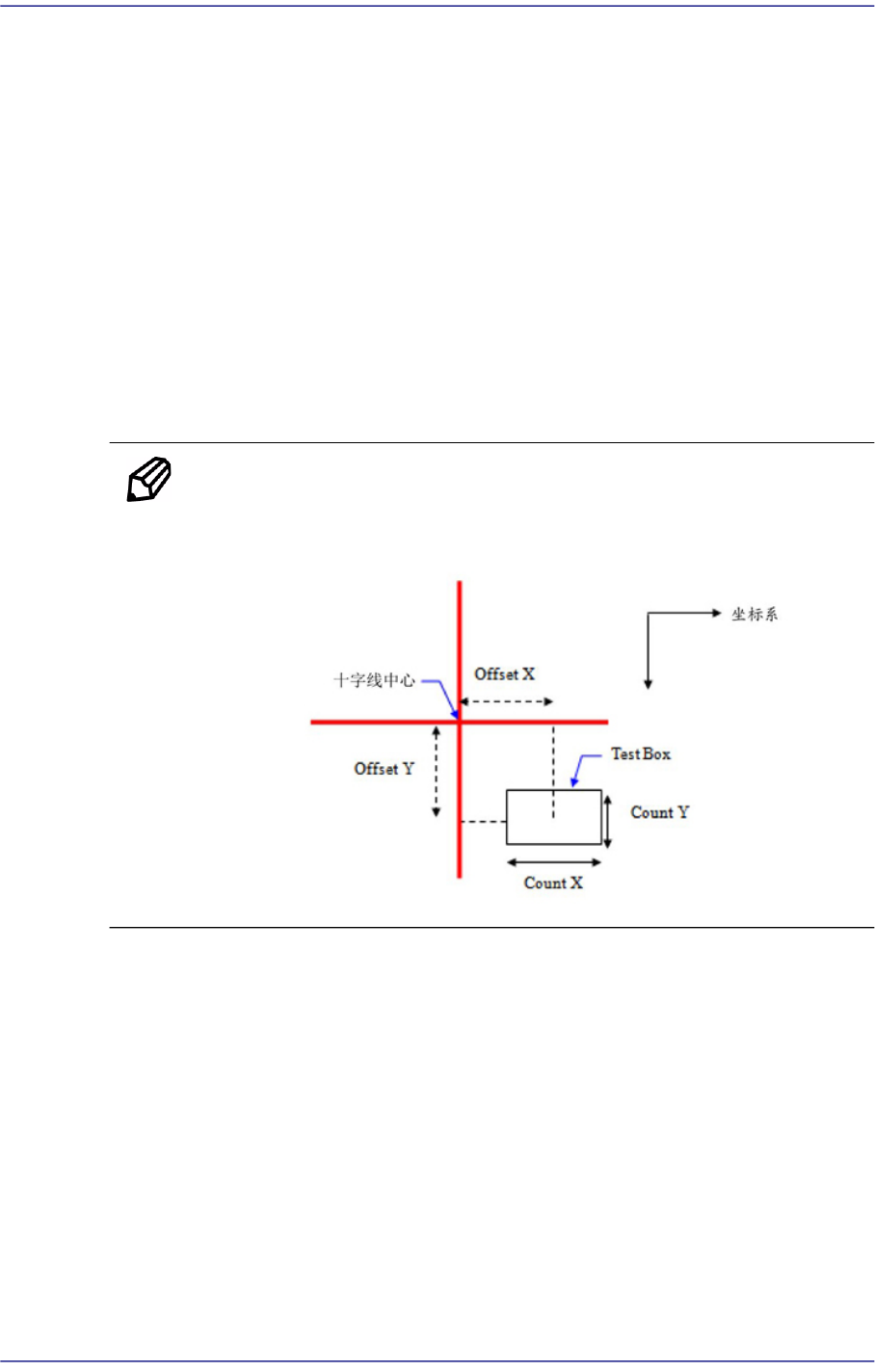

以Vision屏幕的十字线中心为基准，出现如下图的坐标系。
<测试> 按钮
针对利用飞行相机设置的一定区域(Test Box)测试Pixel的Binary值，并设置吸嘴
识别条件及照明条件。

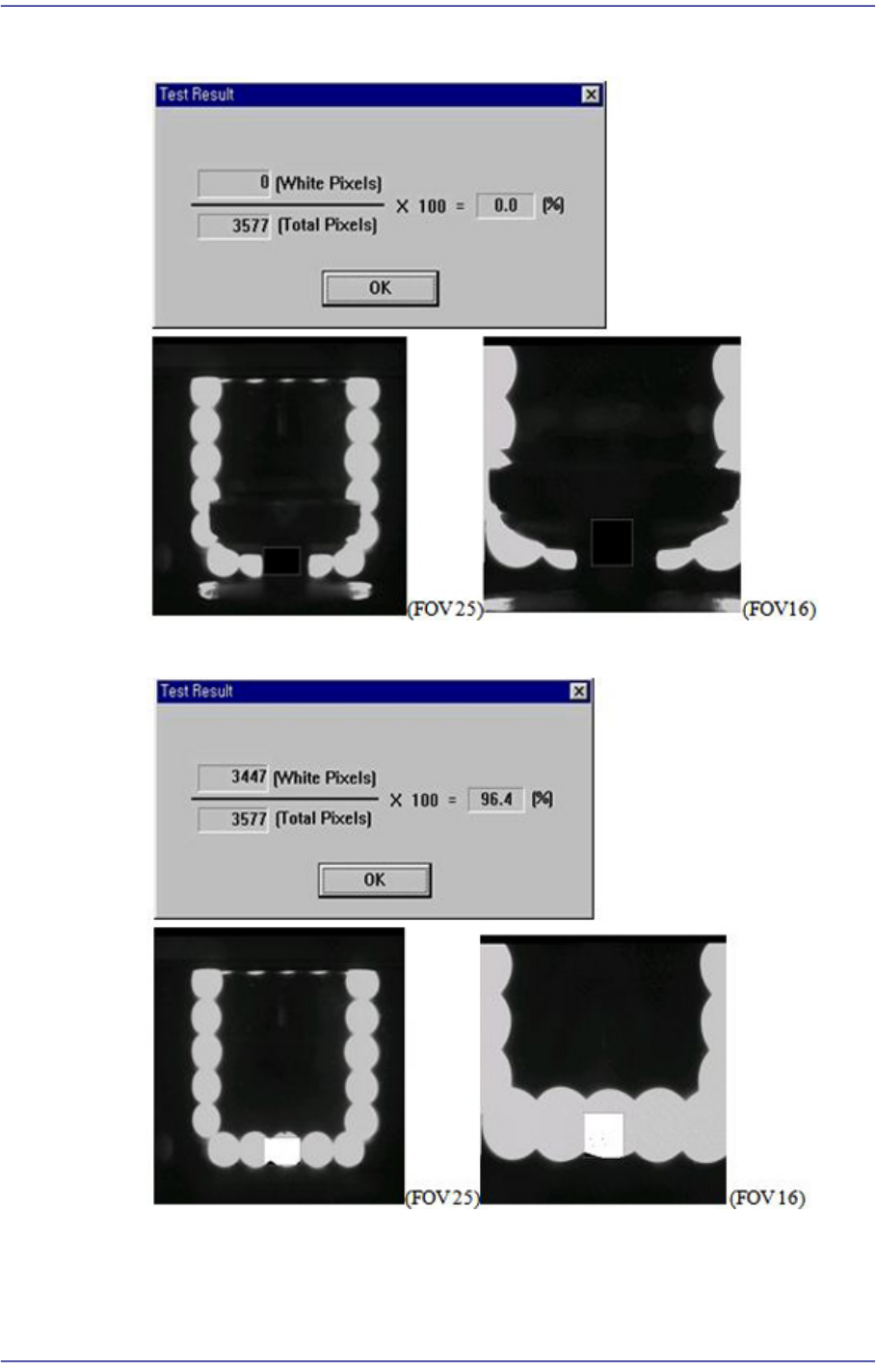

如果用来检查吸嘴是否存在的区域中Pixel的Binary值为30%以下时，可以判断
吸嘴已被安装到贴片头上，如果超过该值，则判断贴片头上班没有安装吸嘴。如
果实际存在吸嘴，应取 ‘0’ 附近的值，不存在吸嘴，应取 “100’ 附近的值。
14-11
Machine Calibration
<贴片头上安装了吸嘴时>
<贴片头上没有安装吸嘴时>
14-12
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
<Manual Tools>
点击此按钮与图标菜单中选择 图标拥有相同功能，执行 “ 手动控制” 对话
框。
下面是为了利用飞行相机检查贴片头上是否安装了吸嘴而校正(Calibration)Z轴
和Mirror轴的位置、吸嘴识别条件和照明条件的步骤。从贴片头mirror示教到
Light Count示教为止，依次进行;
贴片头mirror示教(Head Mirror Teaching)
默认值为18。 因系统不同而不同。

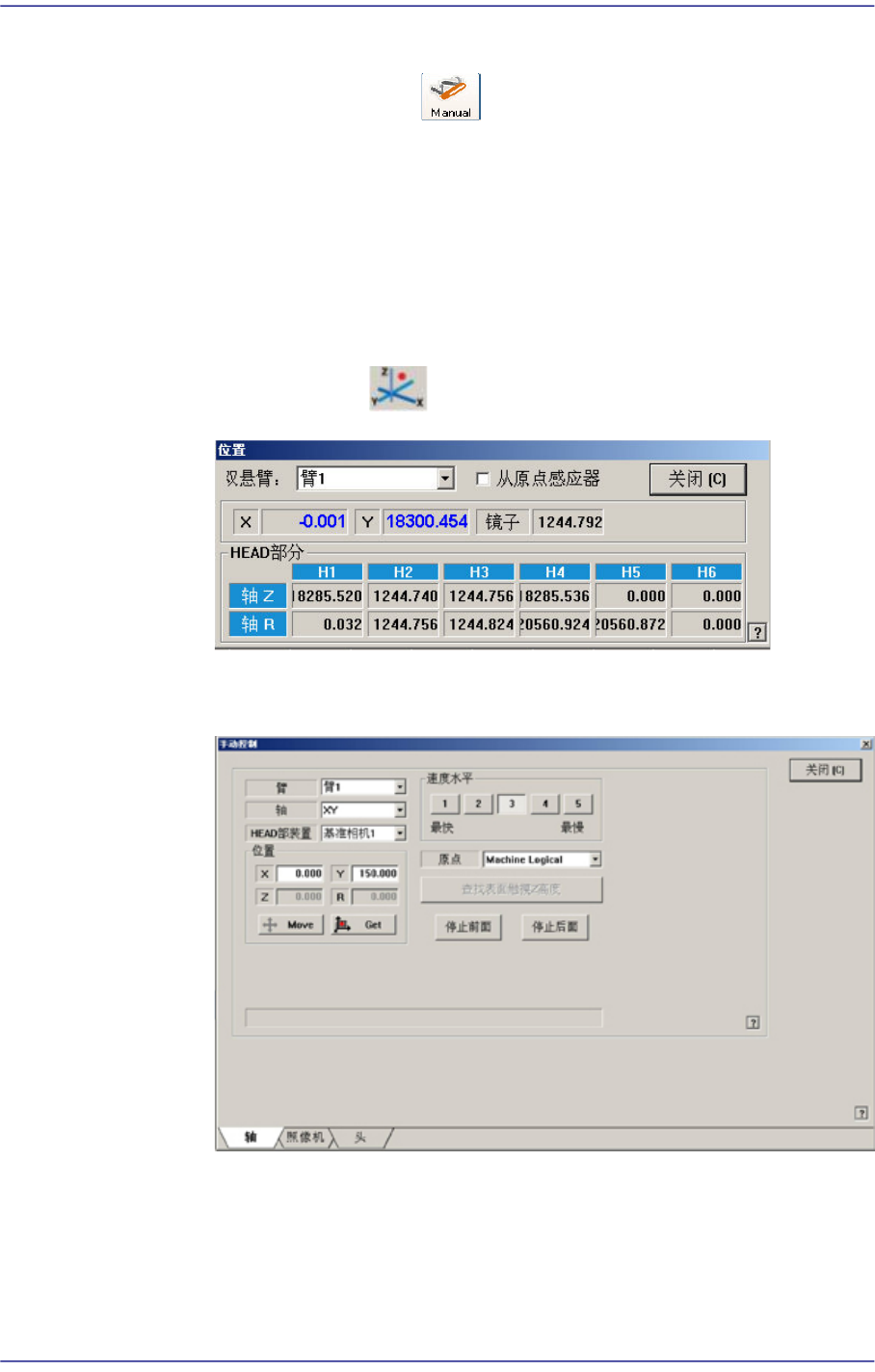

1) 在View菜单选择 执行“Position”。
2) 在Nozzle Check TAP对话框单击<手动操作>按钮，执行“手动控制”对
话框。
