Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

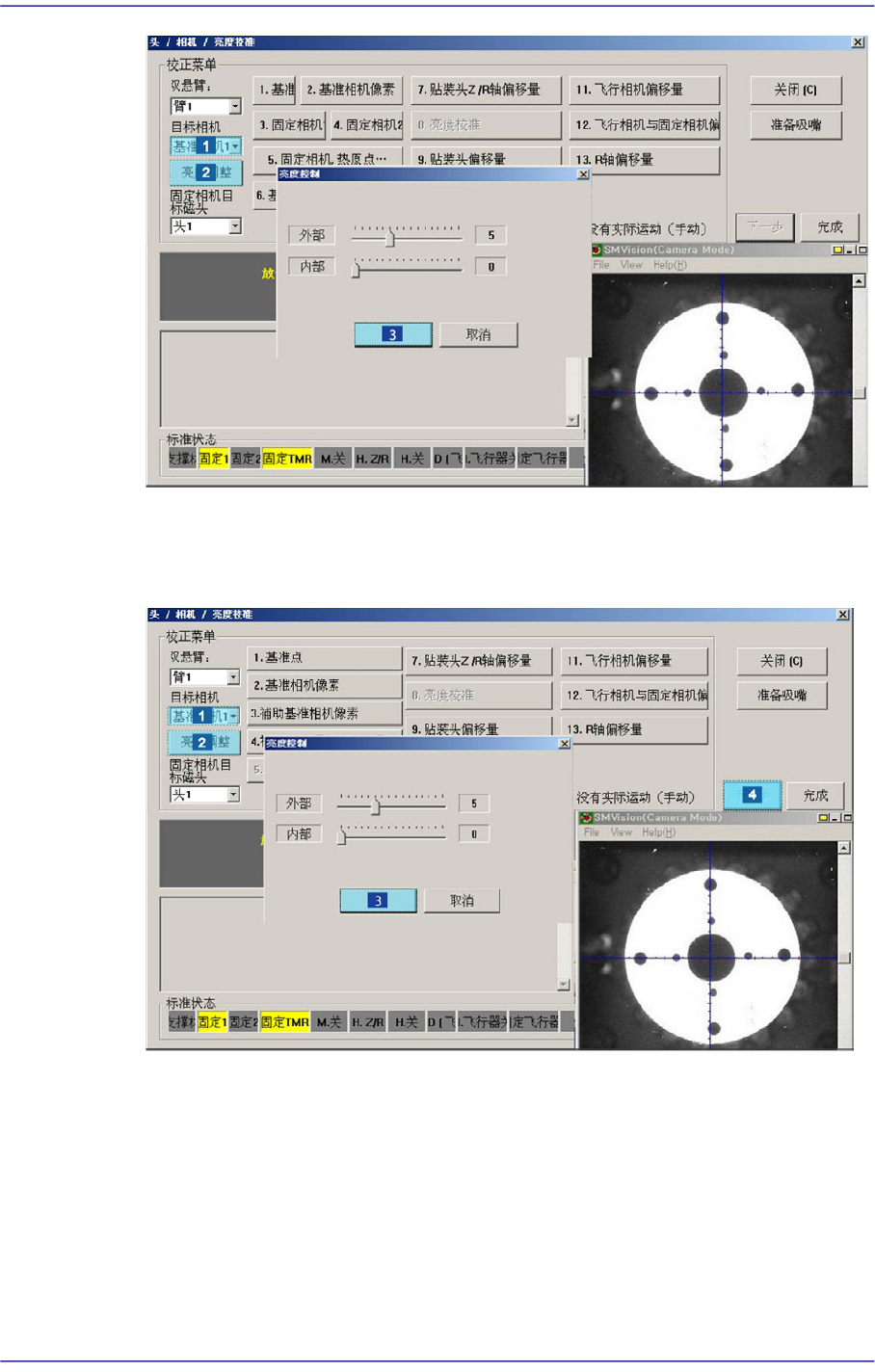

4. 然后在 <目标摄像>组合框中选择‘固定相机1’点击 <亮度>按钮，在 “亮度控制
”对话框中 SMVision’窗口显示的平版 Calibration Glass上的 Fiducial Mark明显
为止调整亮度，点击 <下个> 按钮。
5. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请点击<更新>
按钮。
14-51
Machine Calibration

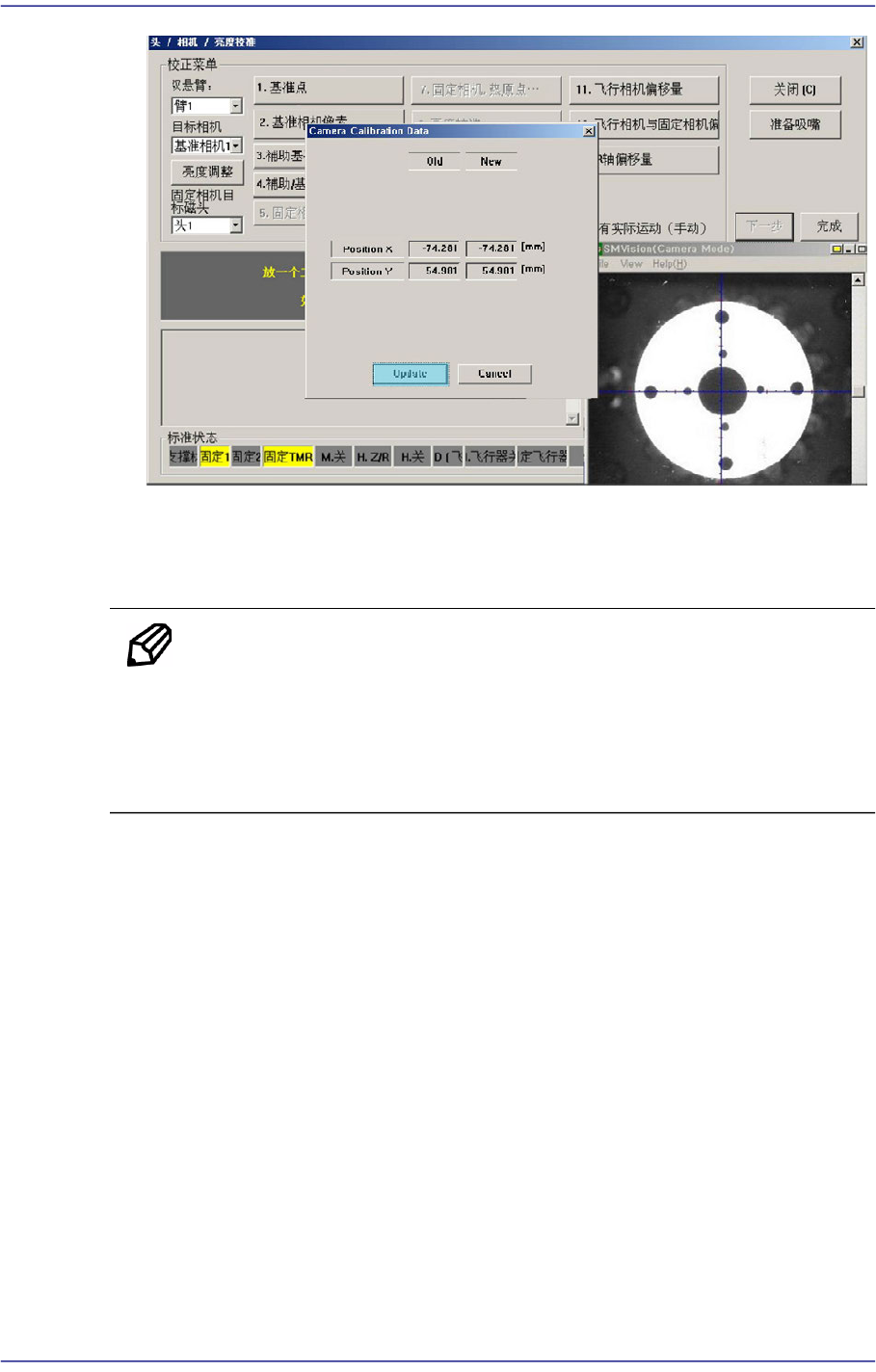

6. 正常完成Calibration次序则如下图显示结果值。另外显示 “基准相机偏移标准完
成。移动工具盘！” 消息。那么请必须除去放置在固定相机1的上面的平版
Calibration Tool，否则跟磁头的碰撞发生破损。
备 注 Fiducial Camera Offset 的校正基准值如下。
Camera Offset (FOV 12)
Offset X : -70.0mm ~ -80.0mm
Offset Y : -54.0mm ~ -56.0mm
14-52
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
14.3.7.4. Head Z / R Offset Calibration
PCB顶面到Z轴Home的距离是机械设置的。Z Offset 校正为以PCB顶面基准，利用
空压测量对此距离的Offset。
R Offset 校正为以吸嘴支撑架0度基准进行整列，测量对角度的Offset。
以下是执行Z Offset 校正的过程，使用的吸嘴为校正用CN040吸嘴。

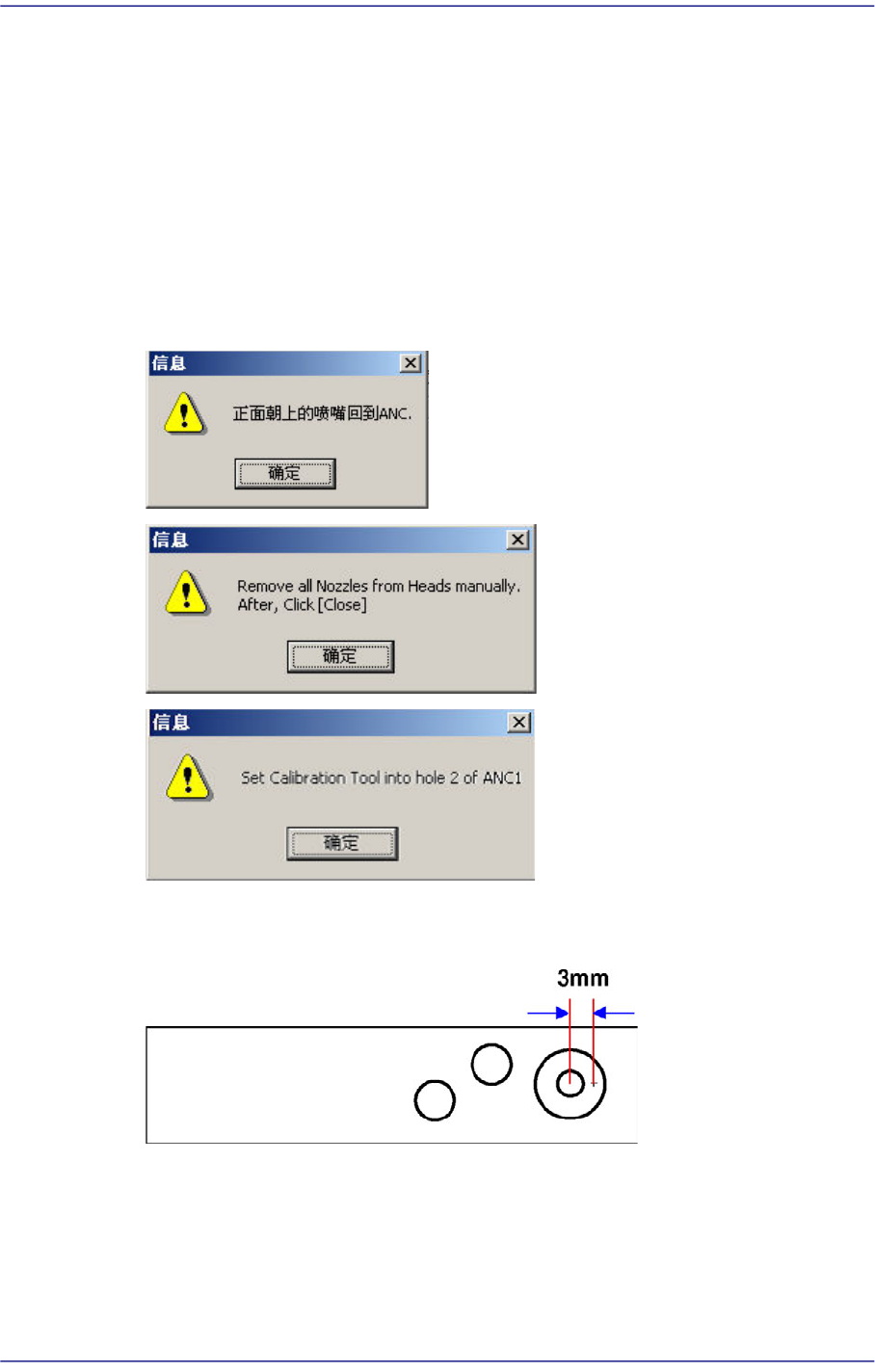

1. 点击<准备吸嘴>按钮，手动清除插入在所有Head吸嘴支撑架的吸嘴后把
CN040吸嘴插入到ANC的2号孔中。Gantry1时前面ANC的2号孔、 Gantry2时
后面ANC的2号孔中插入CN040吸嘴。
测量Z Offset的位置为从前面ANC的校正 Tool位置（中心）脱离3mm处，如果
此处有异物或校正 Tool时，请预先清除。
2. 在<Grid>领域中选择执行校正的Head Z轴后，选择<Automatic> 校验框，之后
点击<Detect Z Offset>按钮。（在此任意设置成Head1）
