15-20 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide 图 15.11 Fid Camera 被选的情况 图 15.12 Fix Camera 被选的情况 <1. 测试范围 > 领域
15-19
系统设置
段的值。
<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动
Mapping。

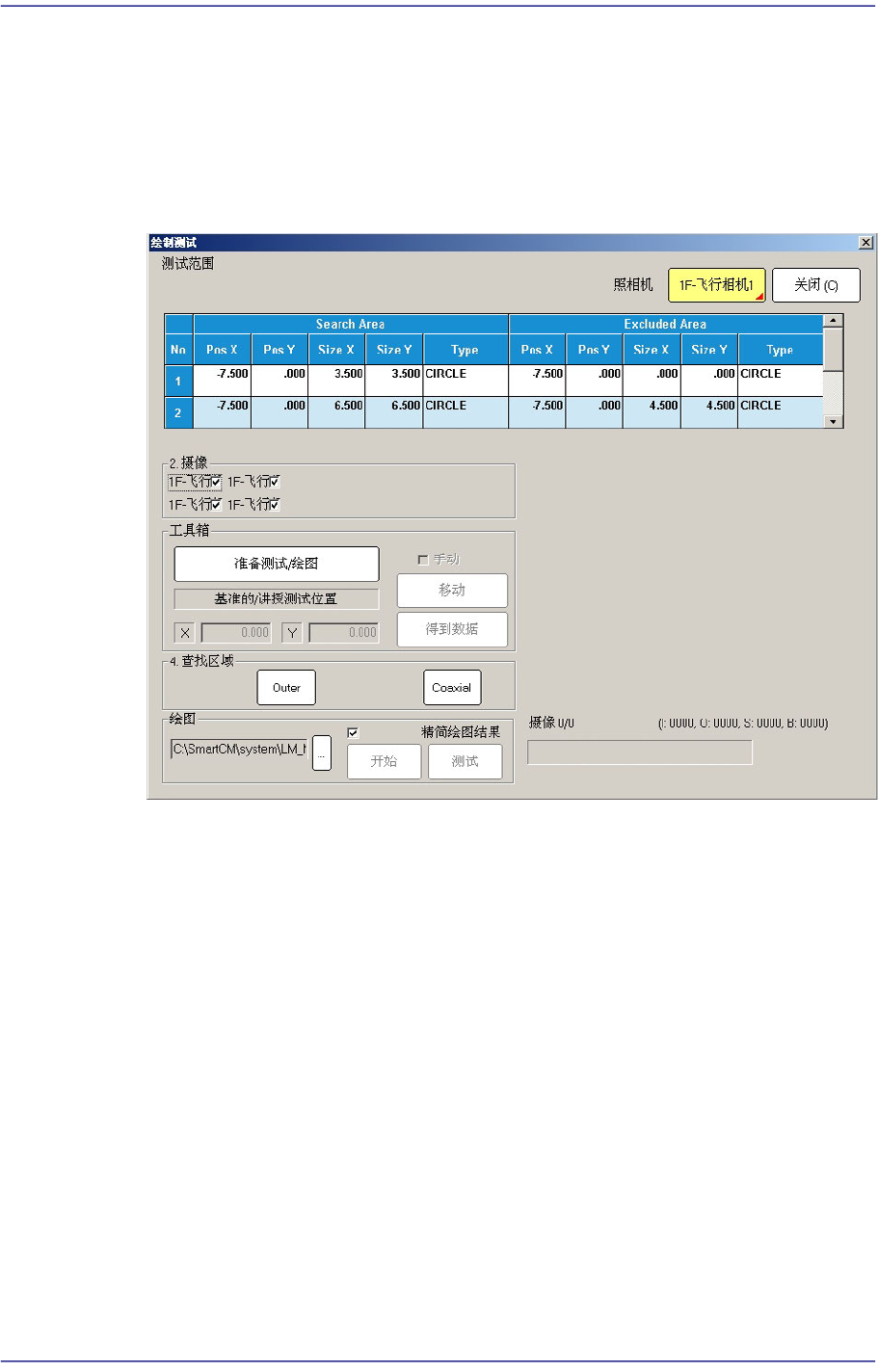

图
15.10 Fiy Camera
被选的情况
15-20
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

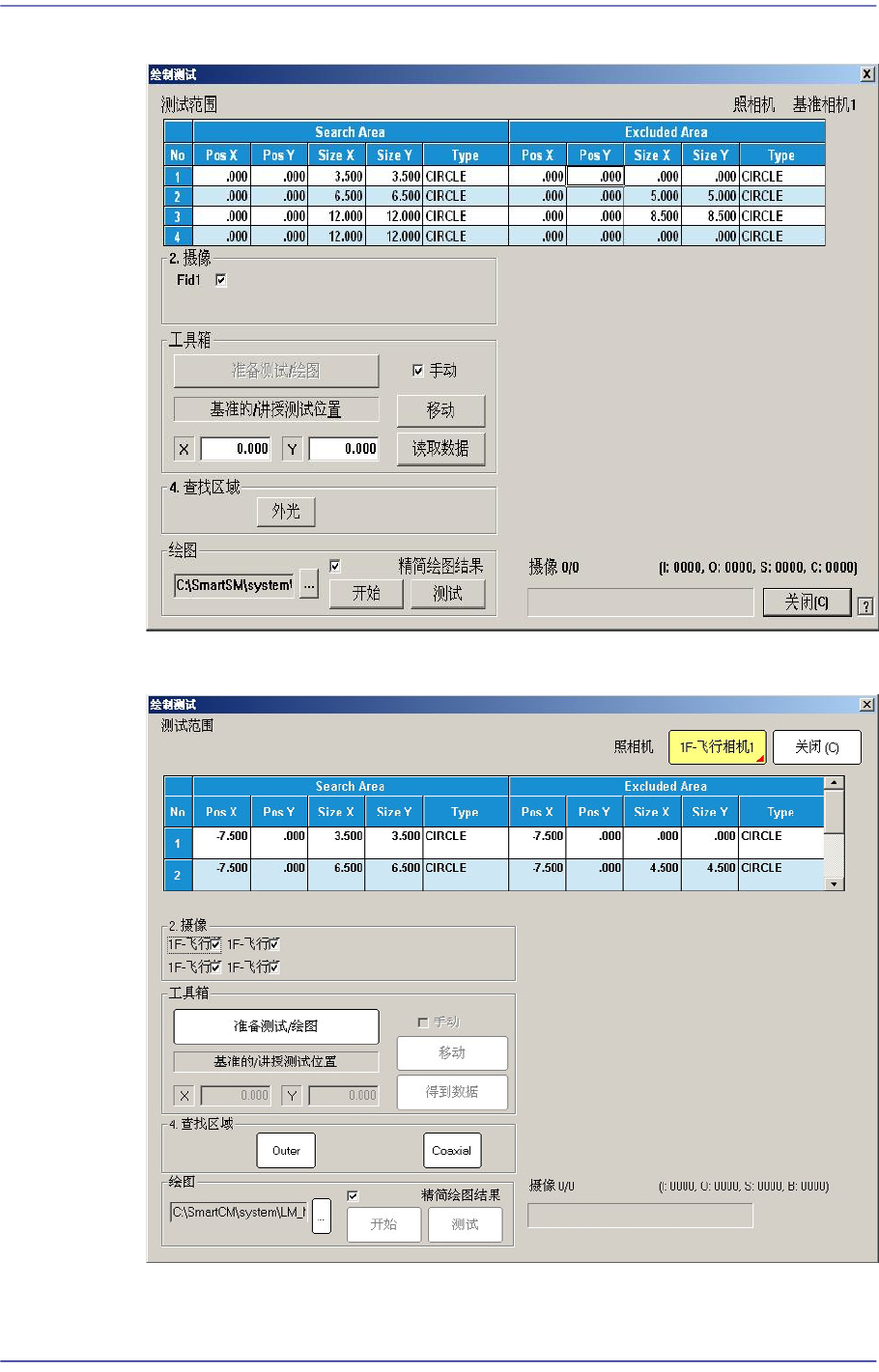

图
15.11 Fid Camera
被选的情况
图
15.12 Fix Camera
被选的情况
<1. 测试范围> 领域
15-21
系统设置
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search领域和 Excluded 领域。自动设置测试
领域。不要改变该值。
图
15.13 Fly Camera
用校正吸嘴底面形象
图
15.14 Fid Camera
用校正版形象
图
15.15 Fix Camera
用校正吸嘴底面形象
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时指
定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
<准备测试/绘图> 按钮
安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1号孔中配置校
正用LightFly吸嘴。
完成作业后 <绘图> 领域的 <开始>按钮和 <测试>按钮会被激活。
<4. 查找区域> 领域
点击要进行Mapping照明的对应按钮会出现如下的对话框。
