贴装精度
下图关于本设备适用可能的部件分类型规定了贴装程度，作为一般部件的贴装条件
本公司的设备满足此条件。
因用在部件识别的摄象机规格的选项构成不同，贴装程度也不同。
区 分
XY R Cpk
备 注
Chip 0402 ± 0.04 mm ± 5.00 ° 1.0 Flying Vision MEGA
FOV16 mm, Mount
Offset
Chip 0603 ± 0.08 mm ± 5.00 ° 1.0 Flying Vision(Mega-
FOV25mm, Non-Mega-
FOV16mm)
Chip 1005 ± 0.10 mm ± 5.00 ° 1.0 Flying
Vision(FOV16mm,
FOV25mm)
QFP100 0.5 P ± 0.06 mm ± 0.25 ° 1.0 Flying
Vision(FOV25mm),
Upward
Vision(FOV35mm,
FOV45mm)
QFP168 0.3 P ± 0.03 mm ± 0.20 ° 1.0 Upward Vision(Mega-
FOV35mm)
QFP256 0.4 P ± 0.05 mm ± 0.10 ° 1.0 Upward Vision(Mega-
FOV35mm, Mega-
FOV45mm)
QFP304 0.5 P ± 0.06 mm ± 0.10 ° 1.0 Upward Vision(Mega-
FOV35mm(4 divisions),
FOV45m
m)
BGA256 1.0
P
±
0.10 mm ± 0.40 ° 1.0 Flying
Vision(FOV25mm),
Upward
Vision(FOV35mm,
FOV45mm)
BGA □12 0.5
P
± 0.06 mm ± 0.30 ° 1.0 Upward Vision(Mega-
FOV35mm, Mega-
FOV45mm)
前言
xiii
BGA □17
0.75 P
± 0.10 mm ± 0.40 ° 1.0 Flying
Vision(FOV25mm),
Upward
Vision(FOV35mm,
FOV45mm)
BGA □52
1.27 P
± 0.10 mm ± 0.30 ° 1.0 Upward Vision(Mega-
FOV35mm(4 divisions),
FOV45mm)
Connector 75
mm 1.27 P
± 0.18 mm ± 0.25 ° 1.0 Upward Vision(Mega-
FOV45mm(2 divisions)
区 分
XY R Cpk
备 注
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
xiv
机器规格

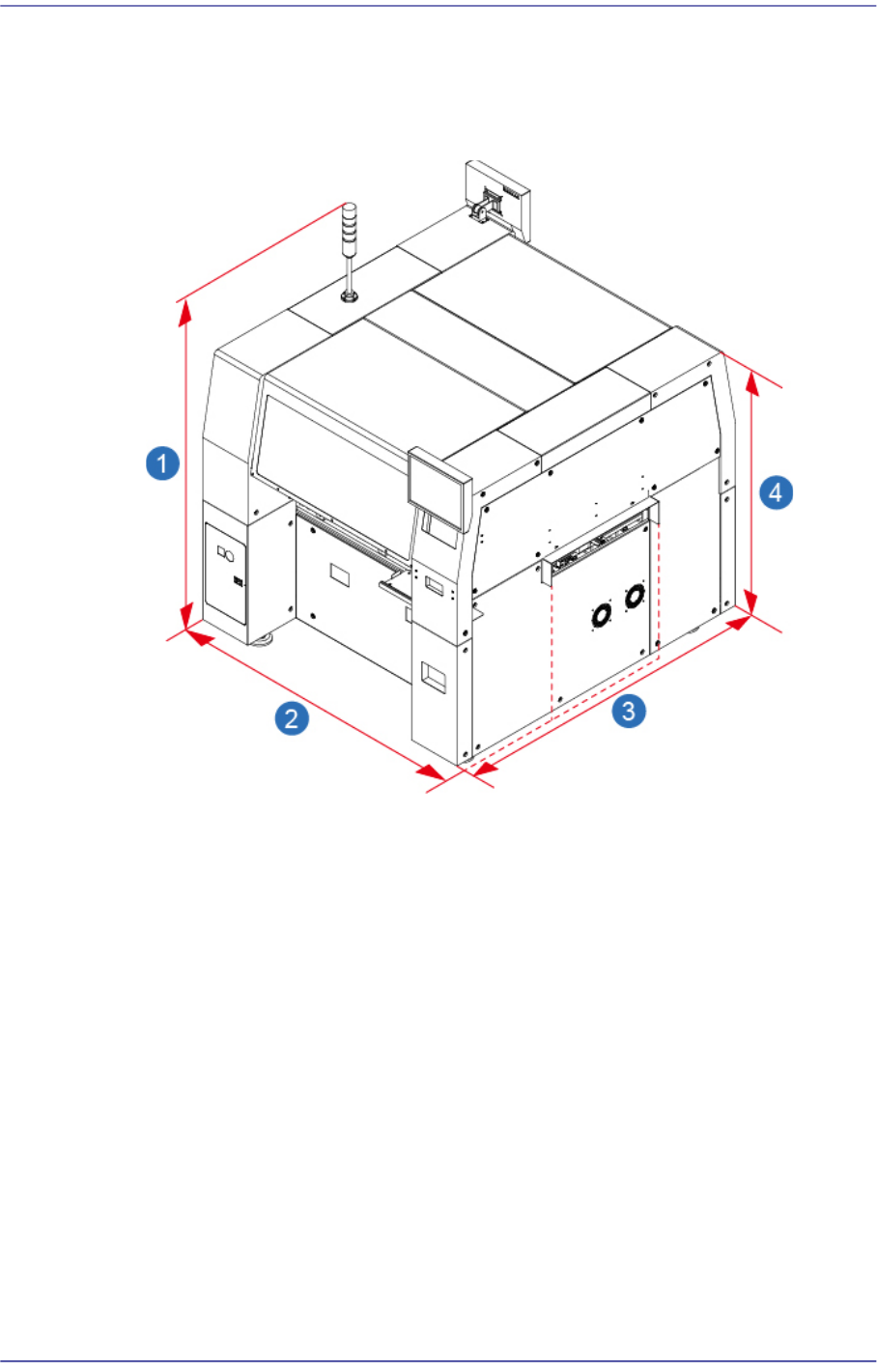

设备的尺寸及質量
设备的尺寸及质量
1:
长度
(2,090 mm)
2:
宽度
(1,650 mm)
3:
到
Cover
上面
(1,680 mm)
4: Signal Light
上面
(1,530 mm)
