14-13 Machine Cal ibration 3) 在 Axis T AP 对话框的 < 轴 > 组合框选择 Mi rror 。 4) 在 Camera T AP 对话框中选择与进行吸嘴安装检查的 Head 相对应的 Camera 。 5) 利用 T ea ching Bo 移动 Mirror 轴， 使该 Camera 的 LED 中央 下端位于 SMV ision’ 窗口 屏十字线下端的第四个刻度。
14-12
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
<Manual Tools>
点击此按钮与图标菜单中选择 图标拥有相同功能，执行 “ 手动控制” 对话
框。
下面是为了利用飞行相机检查贴片头上是否安装了吸嘴而校正(Calibration)Z轴
和Mirror轴的位置、吸嘴识别条件和照明条件的步骤。从贴片头mirror示教到
Light Count示教为止，依次进行;
贴片头mirror示教(Head Mirror Teaching)
默认值为18。 因系统不同而不同。
1) 在View菜单选择 执行“Position”。
2) 在Nozzle Check TAP对话框单击<手动操作>按钮，执行“手动控制”对
话框。
14-13
Machine Calibration
3) 在Axis TAP对话框的<轴>组合框选择Mirror。
4) 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的
Camera。
5) 利用Teaching Bo移动Mirror轴，使该 Camera的LED中央下端位于
SMVision’窗口 屏十字线下端的第四个刻度。
14-14
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

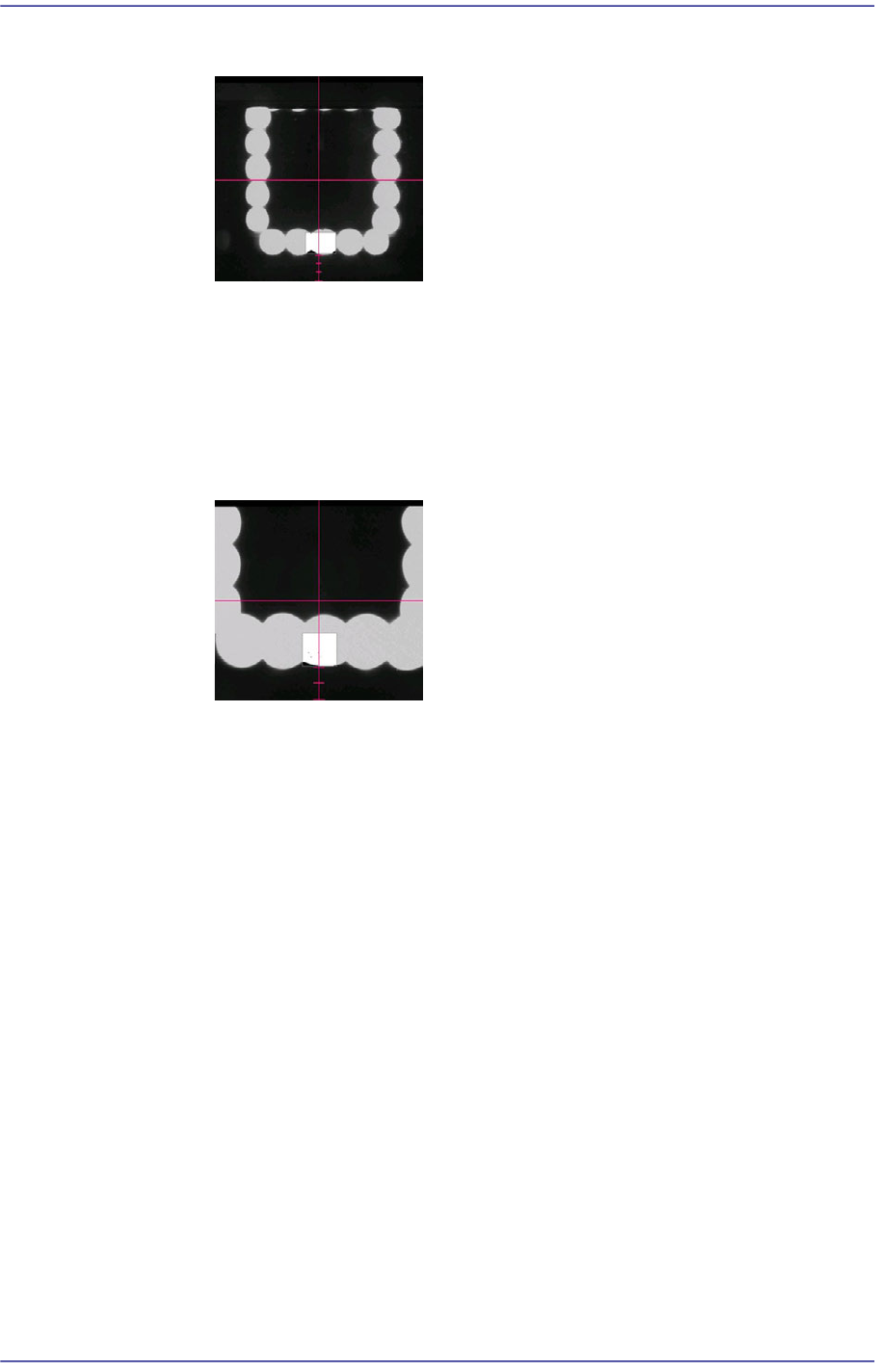

<FOV 25mm Fly Camera时>
如果是FOV 25mm飞行相机，则把LED下端对准SMVision屏下端刻度的
第四个刻度。
<FOV 16mm Fly Camera时>
如果是FOV 16mm飞行相机，则把LED下端对准SMVision屏下端刻度的
第二个刻度。
6) 关闭(Close)Manual Tools对话框。
7) 这时，把“ 位置” 对话框的Mirror值适用到Check Pos项目的Mirror值上。
