14-77
Machine Calibration

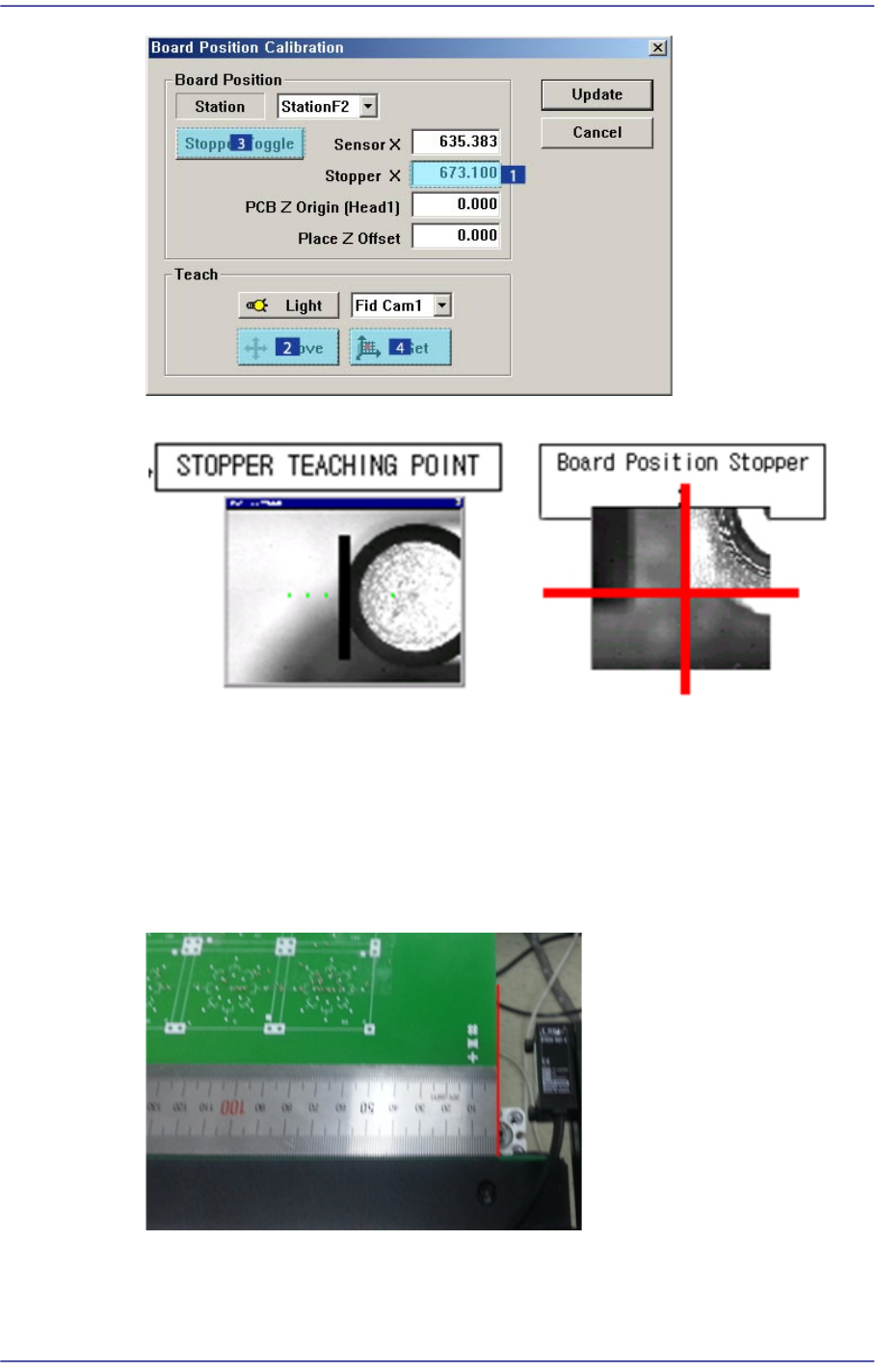

14.3.8. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 用鼠标选择<Stopper X> 编辑箱，点击 <移动>按扭，把示教相机移动到Stopper
X位置。
4. <Stopper Toggle>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。
6. 然后点击<Stopper Toggle>按钮Down Stopper。
14-78
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
7. 单击< Update>按钮, 即可保存内容。
[SM482L设备必须另外实行的校准作业]
使用长1200mm、宽510mm的双阶段装载式长输送机选项时，需要增加Station 3的
校准作业(PCB在输送机从右到左地移动时请增加Station 1的校准作业)。
1. 把PCB搬入Station 3领域后如下图所示地把Steel尺对齐到PCB的末端。
2. 利用鼠标指针选择Station 2的<Stopper X>编辑框后单击<Move>按钮，把该
Fiducial Camera移动到Station 2的Stopper X位置。
14-79
Machine Calibration
3. 确认Steel尺和基准相机十字线中心相遇的刻度并且记住该测量值。
4. 把Station 2的<Stopper X>编辑框上输入的值和上一个阶段测量的值之和输入
Station 3的<Stopper X>编辑框。例如，Station 2的Stopper X坐标是673.1 mm并
且利用Steel尺测量的值是590.7 m的话，在Station 3的<Stopper X>编辑框输入
1263.8mm，把<Stopper X>编辑框上输入的值减去32.5mm后的1231.3mm输入
<Sensor X>编辑框。
