14-44 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide 6. 自动执行 Calibration 后， 结束校正 则 如下图显示结果值。 要试 用新的校正值， 请 点击 < 更新 > 按钮。
14-43
Machine Calibration
注 意 CNT20吸嘴 贴装时注意事项。
请参照下图进行贴装。

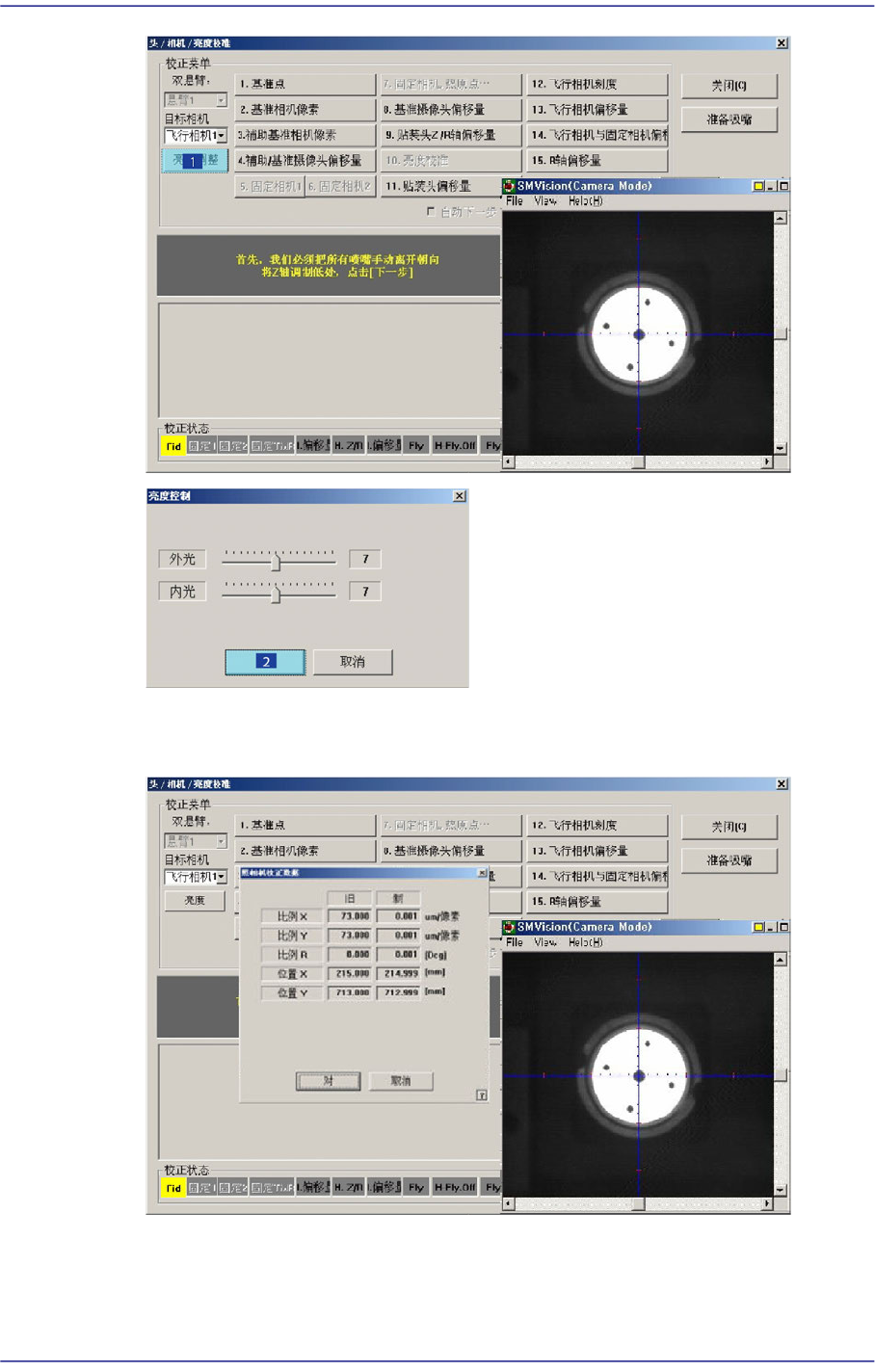

5. 消息窗显示 “准备标准。对于标准，点击[下一步]” 消息。此时, 点击<亮度> 按
钮后在 “亮度控制”对话框中使SMVision显示的 CNT20吸嘴 上的 Ficucial Mark
明显，调整照明亮度后点击 <下个>按钮。
< CNT20吸嘴 的方向设定Pin>
<Nozzle Holder的方向设定home（起
始位置）>
应该考虑 CNT20吸嘴 的方向设定 Pin
和 Nozzle Holder的方向设定起始位置
贴装 CNT20吸嘴 。如果不考虑该事项
进行贴装可能会发生错误。
14-44
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
6. 自动执行 Calibration后，结束校正则如下图显示结果值。要试用新的校正值，请
点击<更新>按钮。
14-45
Machine Calibration
备 注 固定相机1的校正基准值为如下。
Mega FOV 35
ScaleX:33.1~36.1 (μm/pixel)
ScaleY: 33.1~36.1 (μm/pixel)
R:-1~1(deg)
Mega FOV 45
ScaleX:42.7~45.7 (μm/pixel)
ScaleY: 42.7~45.7 (μm/pixel)
R:-1~1(deg)
FOV 35
ScaleX:70.9~74.9 (μm/pixel)
ScaleY: 70.9~74.9 (μm/pixel)
R:-1~1(deg)
FOV 45
ScaleX:91.8~95.8 (μm/pixel)
ScaleY: 91.8~95.8 (μm/pixel)
R:-1~1(deg)
