Servicearbeiten LP-Transportsystem 4.3.15 Lichtschranke für Sender- und Empfängermodule tauschen [03039283-xx] 110 Serviceanleitung SIPLACE D1/D1i/D2/D2i 4.3.15 4 . 3 . 1 5 L ic h t s c h r a n k e f ü r S e n d e r - u …
Servicearbeiten
4.3.14 Bero der Verstelleinheit tauschen [03040795-xx] (nur bei modularem LP-Transport) LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 109

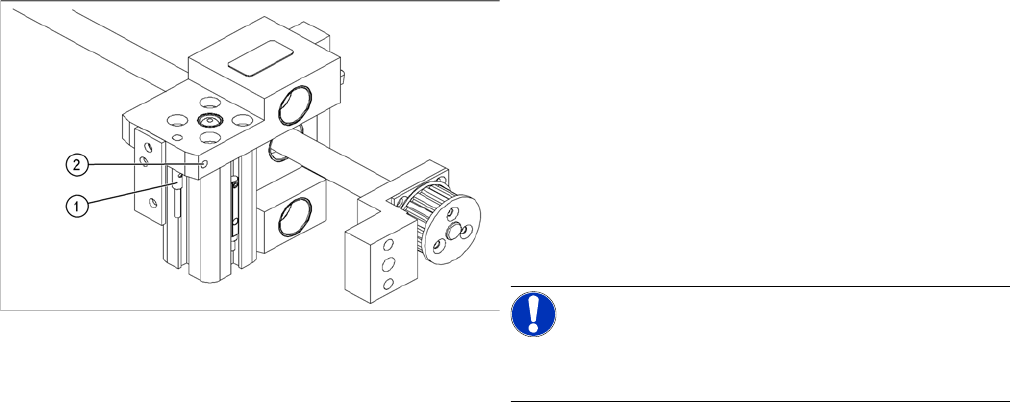

Die Einstellung des Schaltpunktes erfolgt über den
Betätiger an der Transportwange:
► Verstellen Sie die Verstelleinheit mit Hilfe des Brei-
tenverstellriemens auf eine Position, so dass der
Bero gut zugänglich ist.
► Legen Sie ein Endmaß von 4/10 mm auf die Verstel-
leinheit und drücken Sie dieses Endmaß auf die Ver-
stelleinheit.
► Schieben Sie den Bero auf Anschlag nach oben und
ziehen Sie die Befestigungsschraube fest.
HINWEIS!
Führen Sie einen Breitenverstell-Funktionstest an allen
Transportwangen durch.
► Kalibrieren Sie die Transportwangen mit dem Test-
programm SITEST.
Servicearbeiten
LP-Transportsystem 4.3.15 Lichtschranke für Sender- und Empfängermodule tauschen [03039283-xx]
110 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.3.15
4.3.15 Lichtschranke für Sender- und Empfängermodule tauschen [03039283-xx]
Lichtschranke für Sender- und Empfängermodule tauschen [03039283-xx]
4.3.15.1
4.3.15.1 Sender tauschen
Sender tauschen
► Schrauben Sie den Halter mit dem Sender ab.
► Schrauben Sie den Sender vom Halter ab.
► Fädeln Sie das Anschlusskabel bis zum entsprechenden Stecker in der Transportwange aus.
► Ziehen Sie den Anschluss-Stecker ab.
► Fädeln Sie das Anschlusskabel wieder entsprechend ein und stellen Sie die elektrische Verbindung
zum Stecker der Transportwange wieder her.
► Befestigen Sie die neue Lichtschranke an der ursprünglichen Position.
Teile
Beachten Sie die unterschiedlichen Artikelnummern für
die einzelnen Lichtschranken, die durch die unterschied-
lichen Längen des Anschlusskabels bedingt sind.

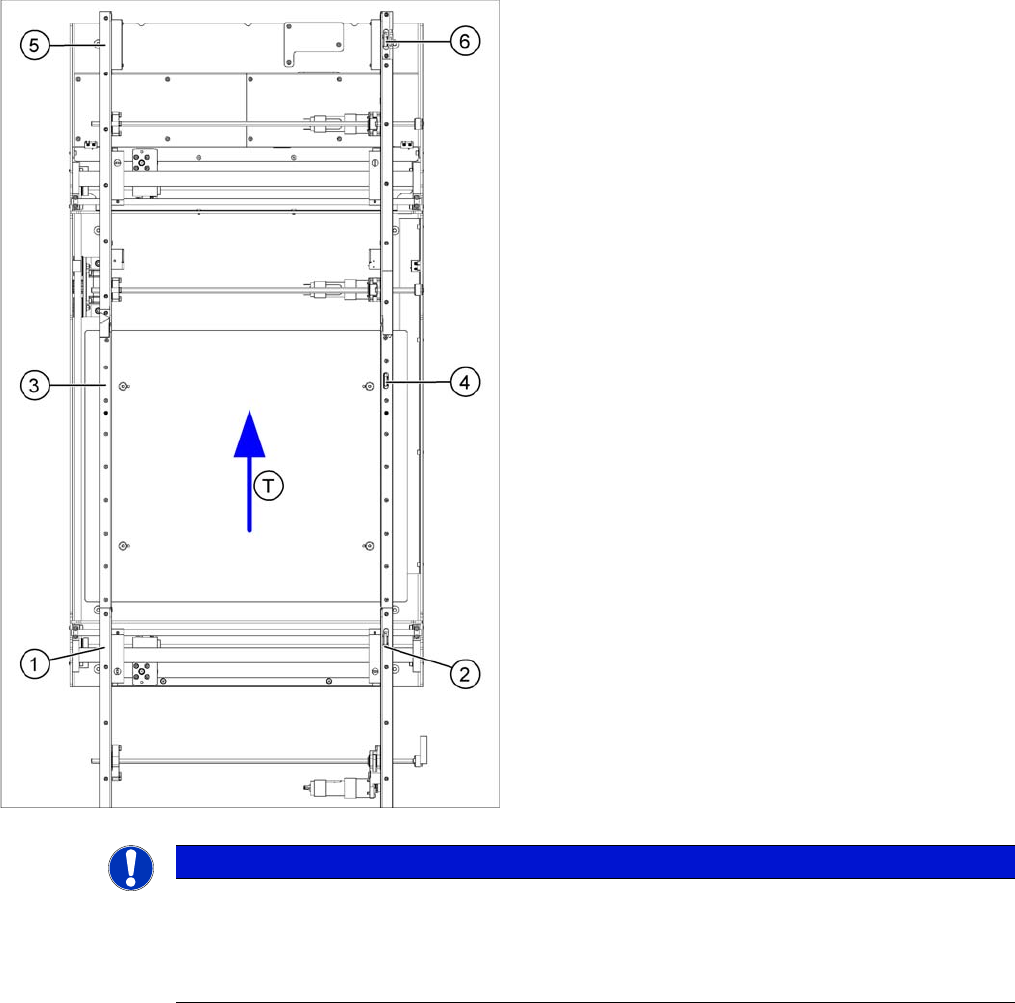

Legende
1. Sender am Eingabeband [03039283-xx]
2. Empfänger am Eingabeband [03039269-xx]
3. Sender am Bestückbereich [03039284-xx]
4. Empfänger am Bestückbereich [03039270-xx]
5. Sender am Ausgabeband [03039285-xx]
6. Empfänger am Ausgabeband [03039271-xx]
▪ T = Transportrichtung
HINWEIS
Wichtige Hinweise für das Wechseln der Lichtschranken
► Die Sender befinden sich in Transportrichtung gesehen immer links.
► Prüfen Sie, ob es vorteilhaft ist, zumindest in einem Teilbereich das neue Anschlusskabel
mit Hilfe des alten einzuziehen.
Servicearbeiten
4.3.15 Lichtschranke für Sender- und Empfängermodule tauschen [03039283-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 111
4.3.15.2
4.3.15.2 Empfänger tauschen
Empfänger tauschen
► Entfernen Sie die Riemenführung.
► Schrauben Sie den Halter mit dem Empfänger ab.
► Schrauben Sie den Empfänger vom Halter ab.
► Fädeln Sie das Anschlusskabel bis zum entsprechenden Stecker im Kabelkanal der Transportwan-
ge aus.
► Fädeln Sie das Anschlusskabel wieder entsprechend ein, und stellen Sie die elektrische Verbindung
zum Stecker in der Transportwange wieder her.
► Befestigen Sie den Empfänger am Halter.
► Befestigen Sie den Halter mit Empfänger so am Grundkörper, dass der Halter am Grundkörper auf-
liegt.
► Montieren Sie die Riemenführung und richten Sie diese mit einer langen Leiterplatte parallel zur
Transportwange aus.
► Überprüfen Sie nach Abschluss der Arbeiten die Funktion der LP-Klemmung.
VORSICHT
Führungsschiene parallel zur Transportwange ausrichten!
Wird die Führungsschiene nicht parallel ausgerichtet, so kann es zu Problemen bei der LP-
Klemmung kommen.
