Einstellungen 6.6.1 Beschreibung der Leiterplatten am P&P-Kopf Pick&Place-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 249 6.6.1.1 6 . 6 . 1 . 1 P & P - K o p f H a u p t p la t in e P&P-Kopf Hauptplatine …
Einstellungen
Pick&Place-Kopf 6.5.12 Sonstige mechanische Einstellungen am Bestückstern
248 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Empfehlungen zur Instandhaltung:
▪ Ventilstößel NUR im gefetteten Zustand verwenden. (Isoflex topas).
▪ Ventilstößel austauschen, das bedeutet:
– Ventilstößelgehäuse reinigen! Sonst bringt man guten Stößel mit neuem Fett in die alte, dreckige
Umgebung.
– Ventilstößel fetten: Werkzeug [03049689-01] zum Ventilstößel fetten verwenden.
– Vakuumtests durchführen mit den roten SOKO-Pipetten Vakuumtest DLM [03067029-01].
▪ Pinolen-PipettenSaugteller "Blau" (ab 10/2008 weiß) regelmäßig prüfen und ersetzen (mit 1,5mm In-
bus).
6.5.12
6.5.12 Sonstige mechanische Einstellungen am Bestückstern
Sonstige mechanische Einstellungen am Bestückstern
▪ Stellen Sie die Blasluftübergangsröhrchen auf 0,7 mm Überstand zur Oberfläche der
Kreisbogenführung ein.
6.6
6.6 Pick&Place-Kopf
Pick&Place-Kopf
6.6.1
6.6.1 Beschreibung der Leiterplatten am P&P-Kopf
Beschreibung der Leiterplatten am P&P-Kopf
Sehen Sie dazu auch...
6.2.3.1 Portal-Kopf-Verteiler [ ➙ 211]
HINWEIS
Der Pick&Place-Kopf (P&P-Kopf) entspricht einem Segment des TwinHeades an einer D3-
oder X-Maschine.
Einstellungen
6.6.1 Beschreibung der Leiterplatten am P&P-Kopf Pick&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 249
6.6.1.1
6.6.1.1 P&P-Kopf Hauptplatine
P&P-Kopf Hauptplatine

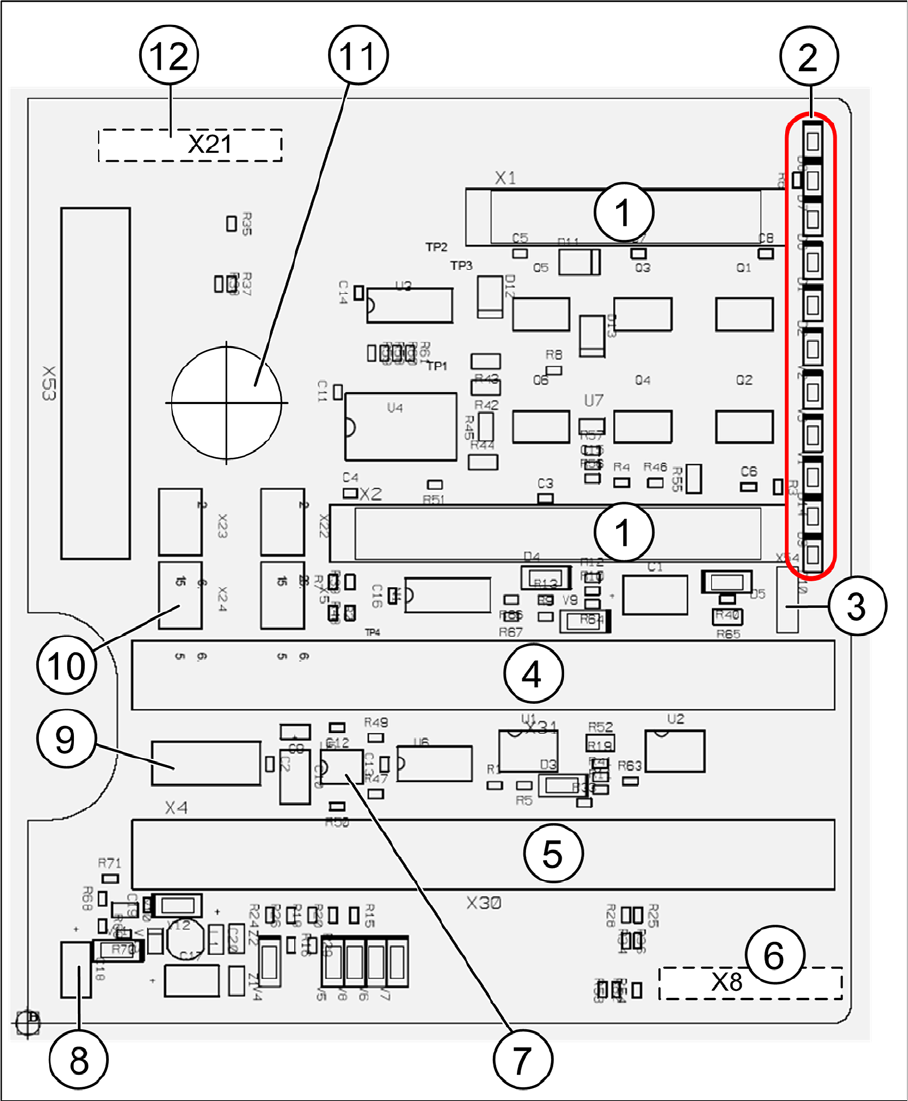

Hauptplatine P&P-Kopf [00352833-xx]
Legende
Die Hauptplatine ist direkt oben dem P&P-Kopf montiert. Die Platine ist mit 2 Flachbandleitungen am
Portal-Kopf-Verteiler angeschlossen.
Einstellungen
Pick&Place-Kopf 6.6.2 DIP-Schalter für Kamera-Typen 25, 33 und 36
250 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Zu (2) LEDs (Beschreibungsfolge abwärts):
▪ D8: ohne Funktion (Rückholeinheit)
▪ D7 KLEMM: (Rückholeinheit)
▪ D6 BERO: Z-Achse oben wird nicht benutzt (ohne Funktion)
▪ D1 DRUCK: (zur Zeit ohne Funktion/Z-Druck)
▪ D2 KLEMM: Klemmung Z-Achse (gelb) LED AUS, Rückholeinheit in ’Oben-Position’
▪ V2 V_SP: zeigt die Spannungsversorgung 15 V für die Spursignale D-Achse
Die LEDs V2/V3 sind AUS bei Jumperstellung ON und alter Kraftmessplatine. Bei TwinHead mit
neuer Kraftmessplatine werden die 15 V auf der Hauptplatine geregelt, d. h. der Jumper muss auf
OFF und die LEDs sind an.
▪ V3 15V_: 15 V für die Spursignale D-Achse zur Zeit OFF
▪ V1 TEMP: Temperatur-Überwachung Z-Achslinearmotor (rot) LED OFF, ist OK
▪ D14 ALARM: Alarmausgang für Vakuumgenerator (LED rot Vakuumgenerator defekt)
▪ D9 DRUCK: (zur Zeit ohne Funktion/Z-Druck)
▪ D10 24V+: grüne LED ON 24 V für Vakuumgenerator
6.6.2
6.6.2 DIP-Schalter für Kamera-Typen 25, 33 und 36
DIP-Schalter für Kamera-Typen 25, 33 und 36
► Fahren Sie den BE-Tisch aus der Maschine.
► Schalten Sie die Maschine aus.
► Bauen Sie das Oberteil und die Abdeckung des Unterteils der Kamera ab um Zugang zu den DIP-
Schaltern zu erhalten.
► Stellen Sie die DIP-Schalter ein. (Siehe "6.6.2.1 Einstellung Kamera stationär Typ 33, 36 und 25"
[ ➙ 250].)
► Montieren Sie alle Teile in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
4.5.7 BE-/FC-Kamera Stationär Digital tauschen [03020578-xx] [ ➙ 178]
6.6.2.1
6.6.2.1 Einstellung Kamera stationär Typ 33, 36 und 25
Einstellung Kamera stationär Typ 33, 36 und 25
Es wird hier keine externe Vision Control Unit mehr benötigt, da die Kameragrundplatine (VLT33) mit
einem eigenen Controller (TQM) ausgestattet ist.
1 2 Stecker für den 16-Bit-CAN-Bus-Prozessor
(wird nicht verwendet)
7 EEPROM speichert die kopfspezifischen Da-
ten (Kopftausch, Referenzlauf)
2 LEDs (s. u.) 8 Spannungsversorgung 15 V für die Spursig-
nale D-Achse (zur Zeit durch Jumper deakti-
viert)
3 X54 Jumper zur Zeit auf ON mit neuer Kraft-
messplatine auf OFF (siehe LED V2/V_SP)
9 X4 Stecker Spursignale Z-Achse
4 Stecker Flachbandkabel Portal-Kopf-Verteiler 10 Stecker Pneumatikventil (Rückholeinheit)
5 Stecker Flachbandkabel Portal-Kopf-Verteiler 11 Bohrung für Pneumatikschlauch zum Vaku-
umgenerator
6 X8: Flex-Kabel (Signale: Spursignale D-Ach-
se, Motorspannung Z-Achse/D-Achse, Z-
Temperatur, SPI Bus)
12 X21 Stecker Vakuumgenerator
