Übersicht Collect&Place-Kopf DLM3 3.5.2 Stern montiert 36 Serviceanleitung SIPLACE D1/D1i/D2/D2i 3.5.2 3 . 5 . 2 S t e r n m o n t ie r t Stern montiert Übersicht 3.5.3 3 . 5 . 3 V o r d e r t e il, k o m p le t t Vo…
Übersicht
3.5.1 Rückteil, komplett Collect&Place-Kopf DLM3
Serviceanleitung SIPLACE D1/D1i/D2/D2i 35
3.5
3.5 Collect&Place-Kopf DLM3
Collect&Place-Kopf DLM3
Übersicht
Sehen Sie dazu auch...
4.4 C&P6/12-Kopf [ ➙ 115]
3.5.1
3.5.1 Rückteil, komplett
Rückteil, komplett
Übersicht
▪ 6-Segment Collect&Place-Kopf DLM3 (C&P6-Kopf)
[03041229-xx]
▪ 12-Segment Collect&Place-Kopf DLM3 (C&P12-
Kopf) [03041228-xx]
HINWEIS! In dieser Anleitung wird auf eine ge-
trennte Darstellung dieser beiden Bestückkopfvarianten
verzichtet. Aufbau, Funktionsweise und die dargestellten
Servicearbeiten sind prinzipiell für den C&P6- und den
C&P12-Kopf gültig.
Legende
1. Rückteil, komplett
2. Stern montiert mit 12 bzw. 6 Pinolen
3. Vorderteil komplett
4. Zwischenverteiler
5. BE-Kamera
Legende
Das Rückteil des C&P-Kopfes ist mit vier
Innensechskantschrauben (A) befestigt.
Zwei Zylinderstifte (B) zentrieren das Vorderteil des C&P-
Kopfes.
1. Rückteil
2. Vakuumverteiler
3. Drehstation
4. Vakuumerzeuger
5. Vakuummessplatine SP6/12
6. Bremse für Stern
7. Verteilerstück
8. Ventilstellantrieb "Bestückkreis"
9. Ventilstellantrieb "Abwurfkreis"
Übersicht
Collect&Place-Kopf DLM3 3.5.2 Stern montiert
36 Serviceanleitung SIPLACE D1/D1i/D2/D2i
3.5.2
3.5.2 Stern montiert
Stern montiert
Übersicht
3.5.3
3.5.3 Vorderteil, komplett
Vorderteil, komplett
Übersicht

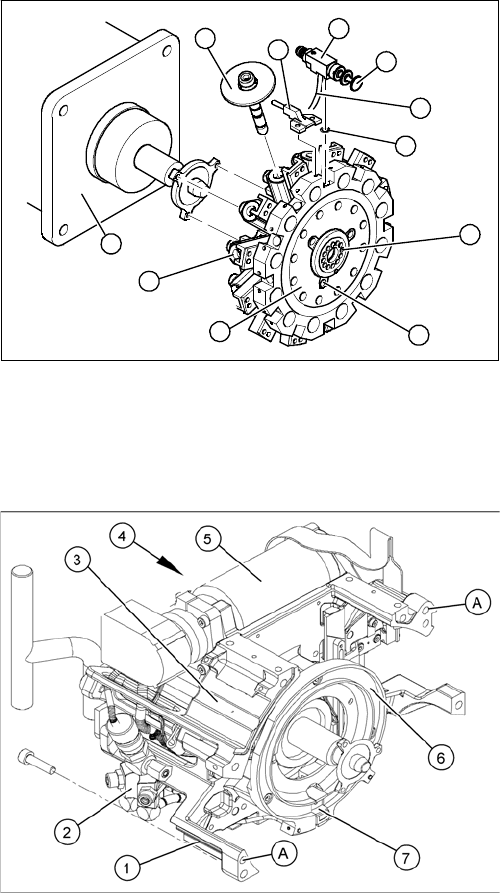

Legende
Der Stern ist mit drei Zylinderschrauben M3x8 (A) an der
Antriebswelle des Sternmotors (B) befestigt.
1. Stern
2. Verteilerscheibe (aufgeklebt) zum Verteilen des Va-
kuums an die einzelnen Segmente
3. 12 O-Ringe
4. 12 Verbindungsschläuche
5. 12 Ventilstößel, komplett, SP-12
6. 12 Ventile, SP-12
7. 12 Blasluftzuführungen
8. 12 Pinolen
9. 12 Segmente
B
A
1
9
8
7
6
5
4
3
2
Legende
Das Vorderteil wird mit zwei Bohrungen (A) zentriert, die
in die Zylinderstifte des Rückteils eingreifen. Es ist am
Rückteil mit vier Zylinderschrauben M4x16 befestigt.
1. Gehäuse
2. Blaseinheit
3. RSF – digitaler Drehgeber (Platine mit Abdeckhaube)
4. Sternantrieb digital
5. Z-Achsantrieb
6. Laufring für die Kugellager an den 12 Segmenten
7. Rachen zum Anheben oder Absenken der Pinole
Übersicht
3.5.4 Zwischenverteiler Collect&Place-Kopf DLM3
Serviceanleitung SIPLACE D1/D1i/D2/D2i 37
3.5.4
3.5.4 Zwischenverteiler
Zwischenverteiler
Übersicht
3.5.5
3.5.5 BE-Kameras
BE-Kameras
3.5.5.1
3.5.5.1 BE-Kamera Typ 28 – 18x18 – [03014449-xx]
BE-Kamera Typ 28 – 18x18 – [03014449-xx]
3.5.5.2
3.5.5.2 BE-Kamera Typ 29 – 27x27 – [03018637-xx]
BE-Kamera Typ 29 – 27x27 – [03018637-xx]

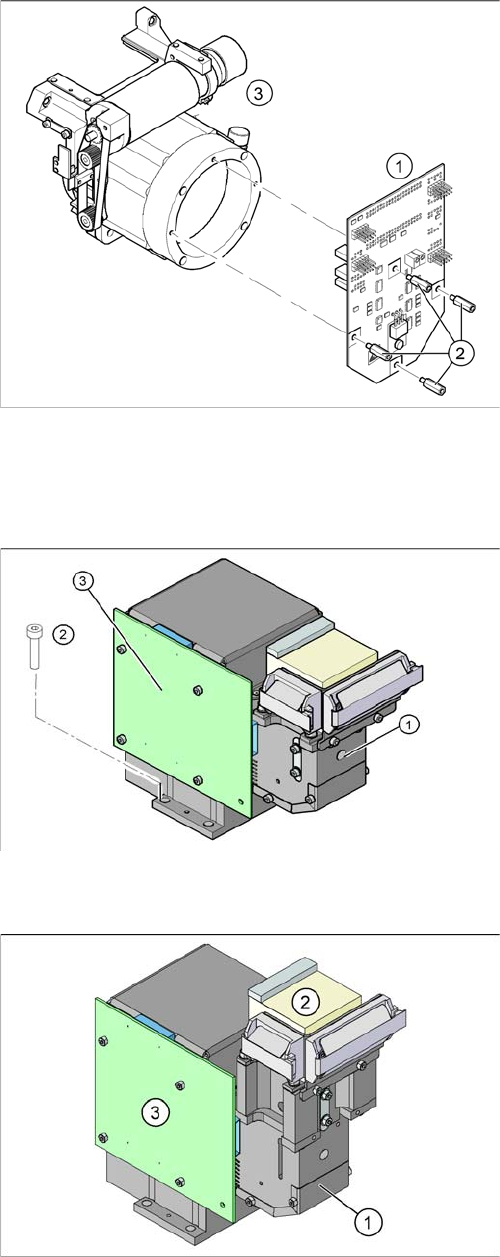

Legende
1. Zwischenverteiler
2. 4 Abstandsbolzen M3x10 mit Druckkopfbefestigung
3. Vorderteil des C&P-Kopfes
Legende
1. BE-Kamera - Typ 28
2. Befestigungsschrauben
3. Beleuchtungssteuerungs-Platine
BE-Spektrum: bis 18,7x18,7
Gesichtsfeld: 24,5x24,5
Legende
1. BE-Kamera-Optik und Beleuchtung
2. Kameraverstärker
3. Beleuchtungssteuerung
BE-Spektrum: bis 27x27
Gesichtsfeld: 31x31
