Einstellungen
6.5.9 Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln Collect&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 243
6.5.9
6.5.9 Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
6.5.10
6.5.10 Blasdruckwerte einstellen
Blasdruckwerte einstellen
6.5.10.1
6.5.10.1 Werkzeuge und Hilfsmittel
Werkzeuge und Hilfsmittel
▪ Schlitzschraubendreher-Satz
▪ Druckluftprüfgerät

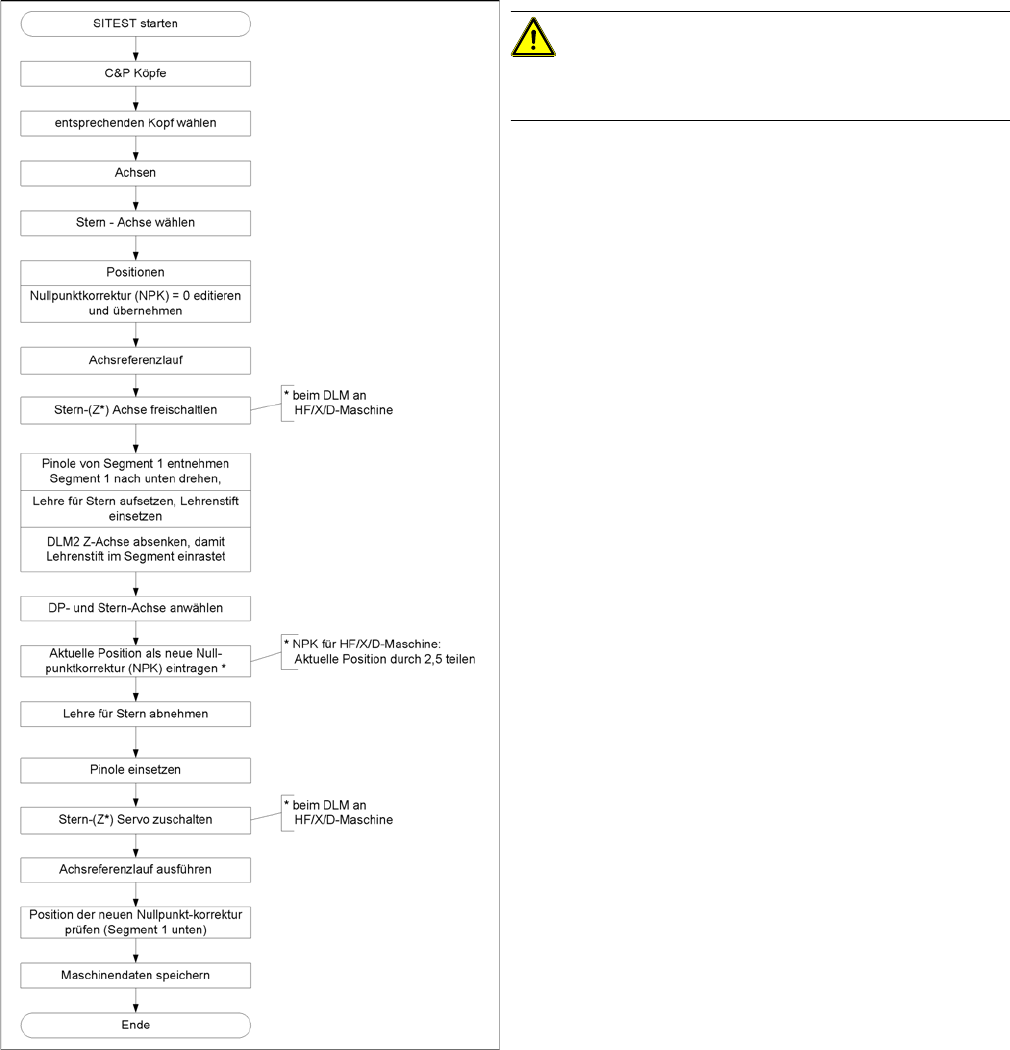

Flussdiagramm zur Nullpunktkorrektur
VORSICHT!
Halten Sie bei der Durchführung dieses Prozesses den
angegebenen Ablauf genau ein!
Einstellungen
Collect&Place-Kopf 6.5.10 Blasdruckwerte einstellen
244 Serviceanleitung SIPLACE D1/D1i/D2/D2i
6.5.10.2
6.5.10.2 Einstellung der Blasdruckwerte
Einstellung der Blasdruckwerte
6.5.10.3
6.5.10.3 Einstellen der Blasdruckwerte mit dem Druckluftprüfgerät
Einstellen der Blasdruckwerte mit dem Druckluftprüfgerät
Stellen Sie folgende Werte ein:
Blasdruckwerte einstellen

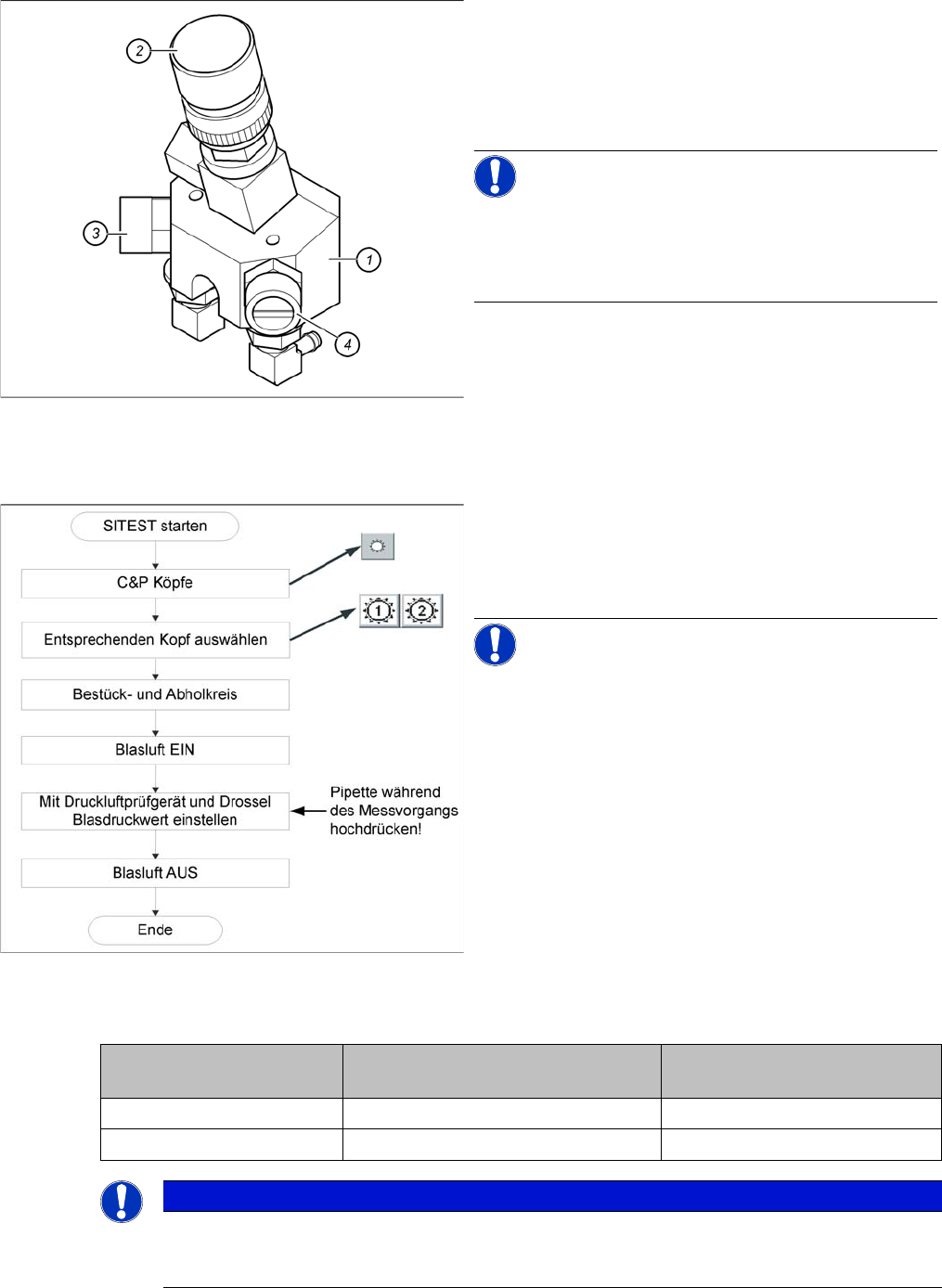

Legende
1. Blaslufteinheit
2. Mikroschaltventil (neue Version mit Datumsaufdruck)
3. Drossel für Abwurfkreis
4. Drossel für Abhol-/Bestückkreis
HINWEIS!
Verwenden Sie zum Einstellen der Blasluft den
Pipettentyp 914. Drücken Sie während der Messung an
der Pipette die Feder an der Pipettenschnittstelle ein und
lesen Sie den Blasluftwert ab.
Flussdiagramm zur Ermittlung der Blasdruckwerte
Beim Einstellen des Blasdruckwertes mit dem
Druckluftprüfgerät und der Drossel unbedingt beachten:
► Pipette während des Messvorgangs nach oben
drücken!!
HINWEIS! Die Blasdruckwerte, die im
Menüpunkt Blasdruck messen am Bildschirm des Stati-
onsrechners in Einzelfunktionen oder im SITEST-Pro-
gramm angezeigt werden, entsprechen nicht den wirklich
an der Pipette eingestellten Blasdruckwerten. Sie dienen
vielmehr zur Funktionskontrolle des Blasventils. Der
Blasdruck darf deshalb nicht mit Hilfe der am Monitor an-
gezeigten Werte eingestellt werden. Verwenden Sie da-
her nur die mit dem Druckluftprüfgerät ermittelten Werte.
Blasdruckwerte Eingestellt mit Druckluftprüfgerät
Gemessen an Pipette:
Angezeigt am Monitor:
(Nur im Abhol-/Bestückkreis)
Abhol-/Bestückkreis 150 mbar (100 – 200 mbar) z. B.: 250 mbar
Abwurfkreis 250 mbar (200 – 300 mbar) Abwurfkreis hat keinen Sensor
HINWEIS
Die beiden Blasluftkreise werden über ein einziges Ventil angesteuert und beeinflussen sich
deshalb gegenseitig. Über zwei verschiedene Drosseln (siehe Pos. 3 und 4 in Abb. oben) sind
jedoch verschiedene Druckwerte für jeden Kreis einstellbar.
Einstellungen
6.5.11 Vakuumtest am C&P 6/12 DLM-Köpfen Collect&Place-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 245
Wiederholen Sie den Abgleichvorgang mehrmals, da sich der Abhol-/Bestückkreis und der Abwurfkreis
gegenseitig beeinflussen.
6.5.11
6.5.11 Vakuumtest am C&P 6/12 DLM-Köpfen
Vakuumtest am C&P 6/12 DLM-Köpfen
Schäden am Ventilstößel, am Silikonschlauch, an dem Saugteller, in der Pipette bzw. an der Pipette
können zu Undichtigkeiten führen, die im Bestückprozeß zu Fehlfunktionen führen oder den Vakuum-
wert im Haltekreis entsprechend reduzieren.
HINWEIS
Achten Sie darauf, dass der Schlauch des Messsensors dicht auf der Pipette sitzt.
