Servicearbeiten
4.3.6 Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 97
4.3.6
4.3.6 Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx]
Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx]
Übersicht
Benötigte Hilfsmittel und Werkzeuge
▪ Drehmomentschlüssel mit Einsteckknarre [00386175-xx]
▪ Maul-Einsteckwerkzeug SW16 [00386177-xx]

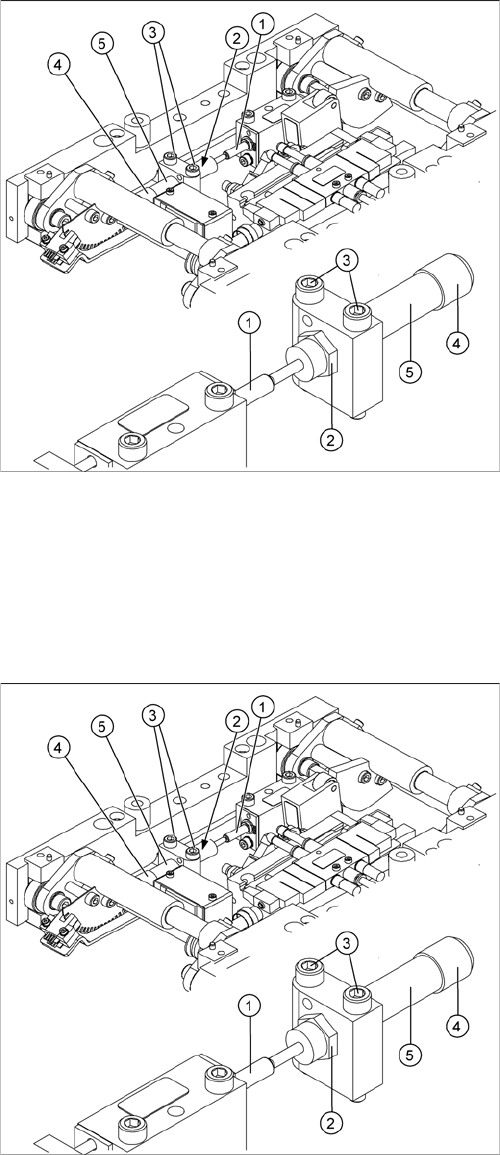

Ausbau
1. Betätiger
2. Kontermutter
3. Befestigungsschrauben
4. Griff
5. Stangendämpfer [00358684-xx]
Durch den Stangendämpfer wird der Hubtisch sanft nach
oben gefahren. So wird beim Klemmen der Leiterplatte
ein zu starkes Prellen verhindert.
Der Stangendämpfer beinhaltet den Stossdämpfer
[00367737-xx] sowie den Dämpferblock [00367782-xx].
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus, und sichern Sie ihn
gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die beiden Befestigungsschrauben (3) des
Stangendämpfers (5).
► Lösen Sie die Kontermutter (2) und drehen Sie den
Stangendämpfer mit dem Griff (4) aus dem Befesti-
gungsblock heraus.
Servicearbeiten
LP-Transportsystem 4.3.7 Magnetventil-Hubtisch tauschen [03048858-xx]
98 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Einbau und Justage
Sehen Sie dazu auch...
6.7.11.2 Geschwindigkeit des Hubtisches einstellen [ ➙ 278]
4.3.7
4.3.7 Magnetventil-Hubtisch tauschen [03048858-xx]
Magnetventil-Hubtisch tauschen [03048858-xx]
Aus-/Einbau
► Fahren Sie den LP-Transport in die Position, in der Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich außerhalb des LP-Transports.
► Drehen Sie den neuen Stangendämpfer (5) in den
Befestigungsblock ein, bis der Stößel am Betätiger
(1) leicht ansteht, damit der Hubtisch sanft nach oben
fahren kann.
► Drehmomentschlüssel verwenden:
Sichern Sie diese Stellung mit der Kontermutter (2)
mit 8 Nm.
► Kontrollieren Sie, ob der Stangendämpfer im Befesti-
gungsblock mit der Kontermutter fixiert ist und der
Stößel des Stangendämpfers 0,1 mm Abstand zum
Betätiger hat (Spalt im unbetätigten Zustand). Mit die-
ser Grundeinstellung soll der Hubtisch sanft nach
oben fahren.
► Sollte dies nicht der Fall sein, lösen Sie die Konter-
mutter und drehen den Stangendämpfer ca. eine Um-
drehung in den Befestigungsblock ein.
► Montieren Sie die Hubtischplatte.
► Starten Sie SITEST und fahren Sie den Hubtisch
nach oben.
► Der Hubtisch muss sanft nach oben fahren. d. h. es
darf kein lautes Einrasten der LP-Klemmung erkenn-
bar sein und keine Fehlermeldung der LP-Klemmung
auftreten.
► Kontrollieren Sie die Geschwindigkeit des Hubtisch-
zylinders und korrigieren diese, falls notwendig.
Legende
1. Magnetventil
2. 2x Befestigungsschrauben für das Magnetventil
3. 2x Anschluss-Stecker
4. 3x Pneumatikanschlüsse
Servicearbeiten
4.3.8 Hubtischzylinder komplett tauschen [00358703-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 99
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtischplatte und entfernen Sie die Hubtischplatte von
der Hubtischeinheit.
► Schalten Sie die Druckluft ab und entlüften Sie am Filter der Pneumatikeinheit.
► Lösen Sie die Befestigungsschrauben der Anschluss-Stecker und stecken Sie diese ab.
► Entfernen Sie die Pneumatikanschlüsse und bauen Sie das alte Magnetventil aus.
► Bauen Sie das neue Magnetventil wieder ein und stellen Sie die elektrischen und pneumatischen
Anschlüsse wieder her.
► Kontrollieren Sie die Geschwindigkeit des Hubtischzylinders und korrigieren diese ggf. (Siehe
"6.7.11.2 Geschwindigkeit des Hubtisches einstellen" [ ➙ 278].)
4.3.8
4.3.8 Hubtischzylinder komplett tauschen [00358703-xx]
Hubtischzylinder komplett tauschen [00358703-xx]
Übersicht
GEFAHR!
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser ge-
gen Verfahren gesichert werden.
Legende
1. Endlagenbero
2. Hubtischzylinder
3. Kolbenstange mit Kontermutter
4. Magnetventil
5. 2x Befestigungsschrauben Hubtischzylinder (seitlich)
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
