Servicearbeiten LP-Transportsystem 4.3.5 Hubtischeinheit tauschen [00358653-xx] 96 Serviceanleitung SIPLACE D1/D1i/D2/D2i Ausbau Einbau Hubtischeinheit tau schen (am Beispiel Doppeltr ansport) ► Fahren Sie den LP-Transpo…
Servicearbeiten
4.3.5 Hubtischeinheit tauschen [00358653-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 95
Einbau
4.3.5
4.3.5 Hubtischeinheit tauschen [00358653-xx]
Hubtischeinheit tauschen [00358653-xx]
Teile
▪ Hubtischeinheit für Einfachtransport [00358653-xx]
▪ Hubtischeinheit für Doppeltransport [00358654-xx]
Überblick
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer-
den!

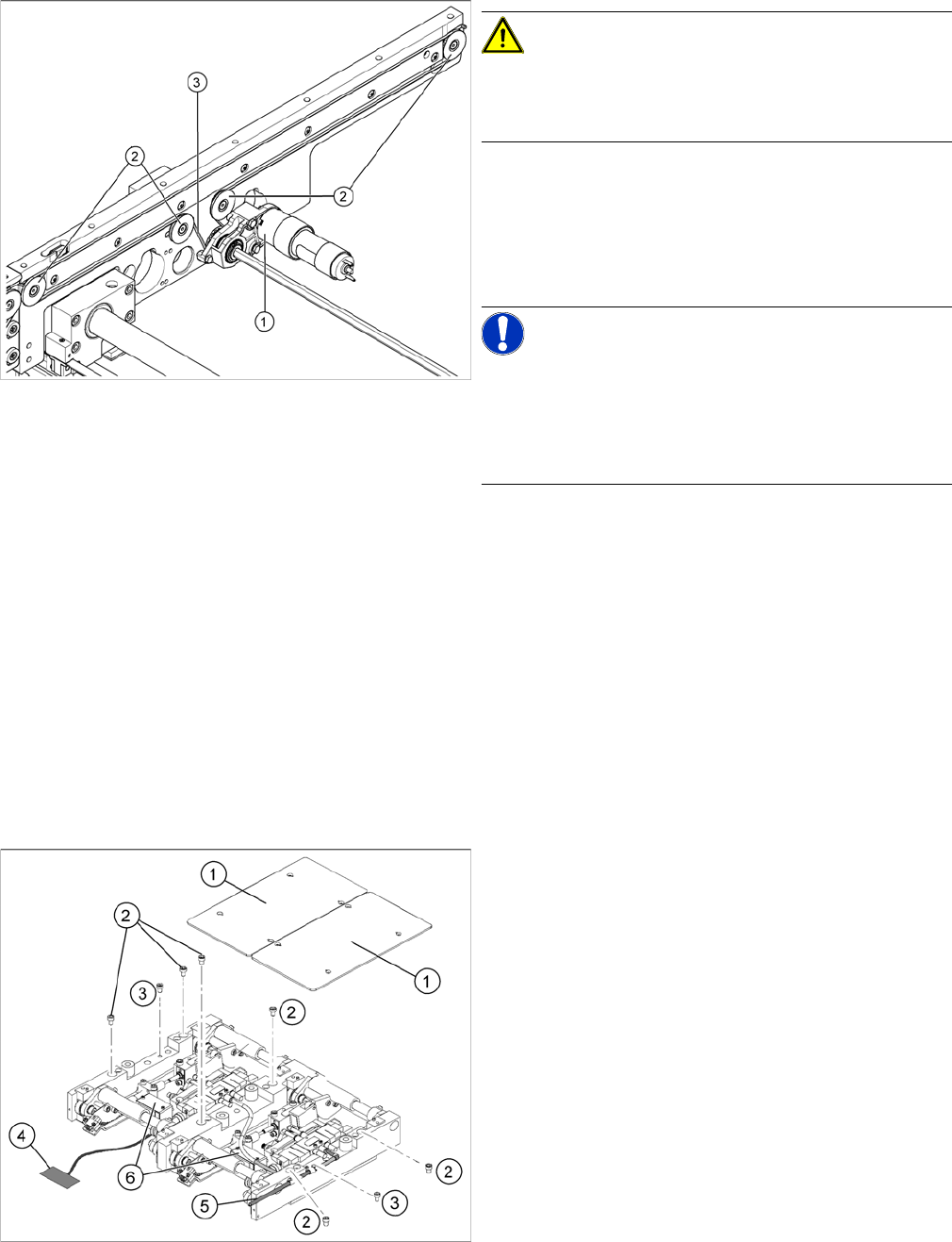

► Fädeln Sie den neuen Transportzahnriemen (3) um
die Umlenkrollen (2) ein.
► Setzen Sie den Bandantrieb (Halterung) bzw. die An-
triebseinheit (1) mit dem Transportzahnriemen (2)
wieder ein und befestigen Sie diese.
HINWEIS!
Beim Tausch des Riemens auf der passiven Seite (Band-
antrieb ohne Antriebseinheit), muss die Spurbreite auf
50 mm eingestellt werden. Der Bandantrieb muss zur ak-
tiven Antriebseinheit so ausgerichtet werden, dass die
Sechskantwellen axial leichtgängig sind.
► Ziehen Sie die Befestigungsschrauben fest.
► Stellen Sie die Riemenspannung ein. (Siehe "6.7.1
Riemenspannung des Transportzahnriemens und
der Breitenverstelleinheit einstellen" [ ➙ 266].)

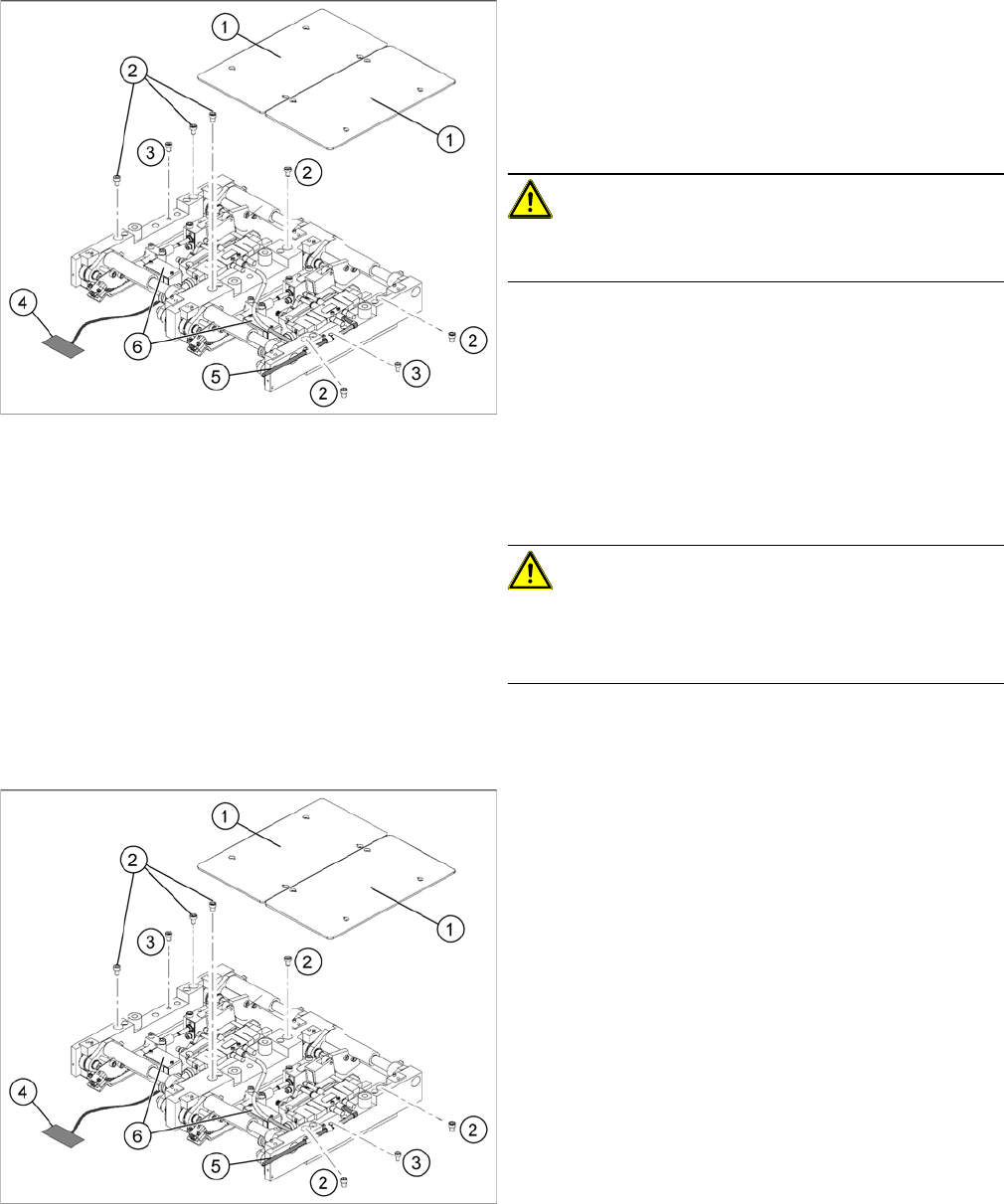

Hubtischeinheit tauschen (am Beispiel Doppeltransport)
Legende
1. Hubtischplatten
2. 6 x Befestigungsschrauben Hubtisch (M8 x 100) (bei
Einfachtransport 4 Stück)
3. 2 x Befestigungsschrauben Hubtisch (M6 x 50)
Servicearbeiten
LP-Transportsystem 4.3.5 Hubtischeinheit tauschen [00358653-xx]
96 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Ausbau
Einbau
Hubtischeinheit tauschen (am Beispiel Doppeltransport)
► Fahren Sie den LP-Transport in eine geeignete Posi-
tion (z. B. maximale Breite), damit Sie die Hubtisch-
einheit am besten erreichen können.
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte (1) und entfernen Sie die Hubtischplatte von
der Hubtischeinheit.
VORSICHT!
Verwenden Sie keinesfalls einen Kugelkopf-Inbus zum
Lösen der Befestigungsschrauben der Hubtischplatten.
► Lösen Sie die Befestigungsschrauben (2) und (3) der
Hubtischeinheit.
► Entfernen Sie die Abdeckung der Umsetzplatine
Transport (6) und stecken Sie das Anschlusskabel
(4) der Hubtischeinheit ab.
► Lösen Sie den Pneumatikanschluss (5).
► Heben Sie den Hubtisch vorsichtig aus der Verstif-
tung heraus.
VORSICHT!
Schweres Maschinenteil!
Beachten Sie beim Herausheben das Gewicht des Hub-
tisches von 17,5 kg.
Hubtischeinheit tauschen 2 (am Beispiel Doppeltrans
-
port)
► Heben Sie die Hubtischeinheit in die Maschine und
setzen Sie diese in die Verstiftung ein.
► Schrauben Sie die Befestigungsschrauben (2) und
(3) ein.
► Stellen Sie den elektrischen (4) und pneumatischen
(5) Anschluss wieder her.
► Überprüfen Sie die Geschwindigkeit des Hubtisches
und die Funktion der Leiterplatten-Klemmung, ohne
die Hubtischplatte.
► Stellen Sie die Werte gemäß der Tabelle in "6.7.11.2
Geschwindigkeit des Hubtisches einstellen" [➙278]
ein.
► Legen Sie die Hubtischplatten (1) vorsichtig auf die
Hubtischeinheit und schrauben Sie die Befestigungs-
schrauben diagonal fest, damit die Hubtischplatte
nicht verkantet.
► Überprüfen Sie die Geschwindigkeit des Hubtisches
mit eingebauter Hubtischplatte. (Siehe "6.7.11.2 Ge-
schwindigkeit des Hubtisches einstellen" [ ➙ 278].)
Servicearbeiten
4.3.6 Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 97
4.3.6
4.3.6 Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx]
Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx]
Übersicht
Benötigte Hilfsmittel und Werkzeuge
▪ Drehmomentschlüssel mit Einsteckknarre [00386175-xx]
▪ Maul-Einsteckwerkzeug SW16 [00386177-xx]
Ausbau
1. Betätiger
2. Kontermutter
3. Befestigungsschrauben
4. Griff
5. Stangendämpfer [00358684-xx]
Durch den Stangendämpfer wird der Hubtisch sanft nach
oben gefahren. So wird beim Klemmen der Leiterplatte
ein zu starkes Prellen verhindert.
Der Stangendämpfer beinhaltet den Stossdämpfer
[00367737-xx] sowie den Dämpferblock [00367782-xx].
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus, und sichern Sie ihn
gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die beiden Befestigungsschrauben (3) des
Stangendämpfers (5).
► Lösen Sie die Kontermutter (2) und drehen Sie den
Stangendämpfer mit dem Griff (4) aus dem Befesti-
gungsblock heraus.
