Servicearbeiten
4.3.1 Antriebseinheit komplett tauschen [00359284-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 89

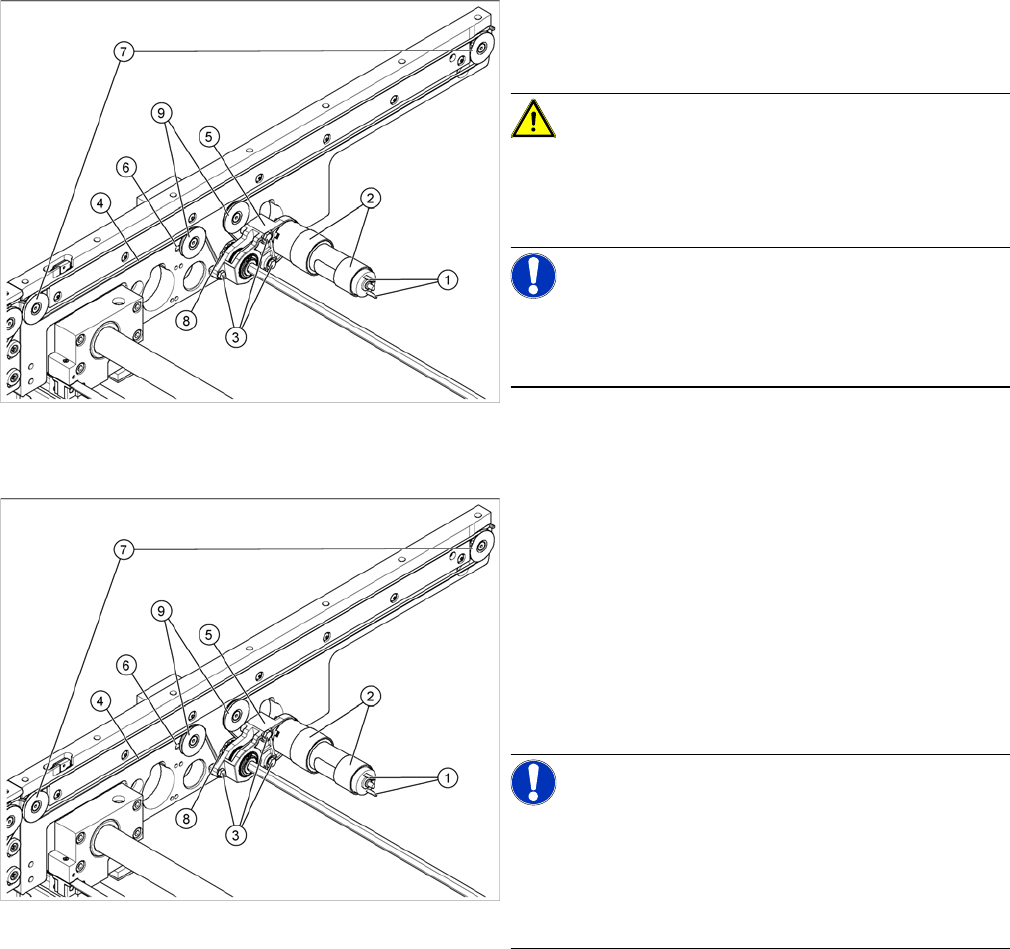

Einbau
► Schieben Sie die Sechskantwelle zurück und ziehen
Sie die Motorhalterung (5) vorsichtig ab. Fädeln Sie
dabei den Transportzahnriemen vorsichtig aus.
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer-
den!
HINWEIS!
Der Transportzahnriemen wird je nach Transportbereich
unterschiedlich über die Riemenumlenkung geführt. Bitte
beachten Sie diese Riemenführung beim Einbau.
► Montieren Sie die neue Antriebseinheit in umgekehr-
ter Reihenfolge.
► Prüfen Sie:
Der Transportzahnriemen (4) muss auf seiner ge-
samten Breite an allen Zahnscheiben (7) in Eingriff
sein, und um die Riemenumlenkung (8) geführt wer-
den.
► Führen Sie die Abschließenden Arbeiten inkl. Funkti-
onstest durch.
HINWEIS!
Nach Einbau der neuen Antriebseinheit muss die richtige
Drehrichtung (Polarität) und die Transportgeschwindig-
keit mit SITEST überprüft werden.
Nach Wiederanschluss des Getriebemotors muss nur die
Drehrichtung geprüft werden.
Die korrekten Werte zur Einstellung der Riemenspan-
nung finden Sie im "6.7.1 Riemenspannung des Trans-
portzahnriemens und der Breitenverstelleinheit
einstellen" [ ➙ 266].
Servicearbeiten
LP-Transportsystem 4.3.2 DC-Getriebemotor tauschen [03009269-xx]
90 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.3.2
4.3.2 DC-Getriebemotor tauschen [03009269-xx]
DC-Getriebemotor tauschen [03009269-xx]

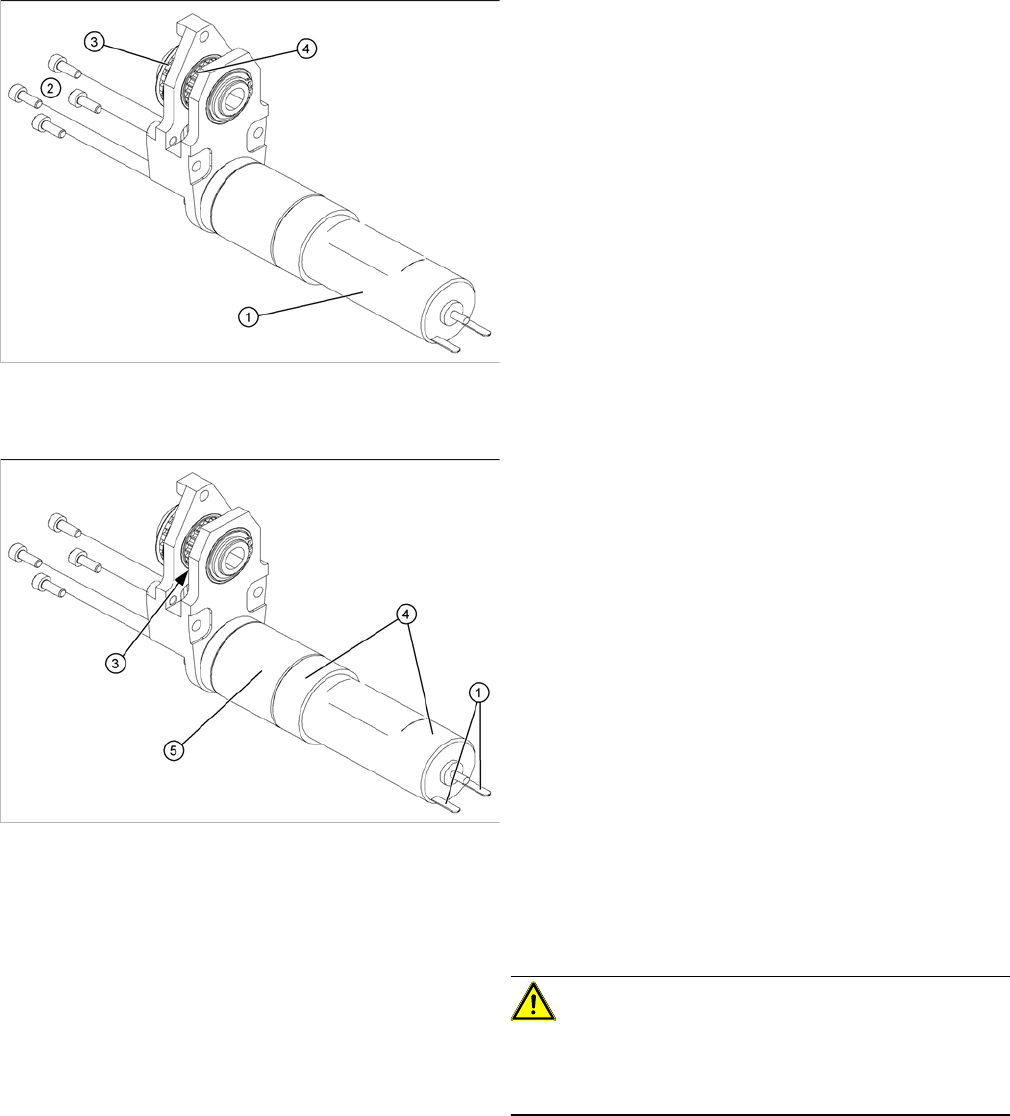

Übersicht
Ausbau
Legende
1. DC-Getriebemotor
2. Befestigungsschrauben
3. Zahnscheibe (Transportzahnriemen)
4. Zahnscheibe (Zahnriemen LP-Transport-Antrieb)
Die DC-Getriebemotoren inkl. der Motorhalter aller 3
Transportbereiche sind baugleich. Folgende Unterschie-
de sind bei Demontage- und Montagearbeiten zu beach-
ten:
▪ Der Motorhalter ist je nach Einbaulage entsprechend
vertikal oder horizontal montiert.
► Fahren Sie die bewegliche Seite des LP-Transports
so in Position, dass der Antrieb zugänglich ist.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Markieren Sie die Zuordnung (braun/weiß) der
Kabelanschlüsse (1), das ist wichtig für die Drehrich-
tung!
► Ziehen Sie die Kabelschuhe von den
Motoranschlüssen (1) ab.
► Streifen Sie die Schrumpfschläuche (4) zur Fixierung
des Anschlusskabels vom Umfang des DC-Getriebe-
motors ab.
► Lösen Sie von der Transportaußenseite her die Be-
festigung (2) des DC-Getriebemotors (5).
► Ggf. lösen Sie die gesamte Transporteinheit.
► Kippen Sie den DC-Getriebemotor (5) etwas, so dass
der kleine Anriebszahnriemen (3) aus der Zahnschei-
be frei kommt.
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer-
den!
► Ziehen Sie den DC-Getriebemotor heraus.
► Beachten Sie:
Die Zahnscheibe auf der Motorwelle muss so heraus-
bewegt werden, dass sie sich nicht im Zahnriemen
verhakt.
Servicearbeiten
4.3.3 Zahnriemen der Antriebseinheit tauschen [00355553-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 91
Einbau
4.3.3
4.3.3 Zahnriemen der Antriebseinheit tauschen [00355553-xx]
Zahnriemen der Antriebseinheit tauschen [00355553-xx]
Übersicht
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer-
den!

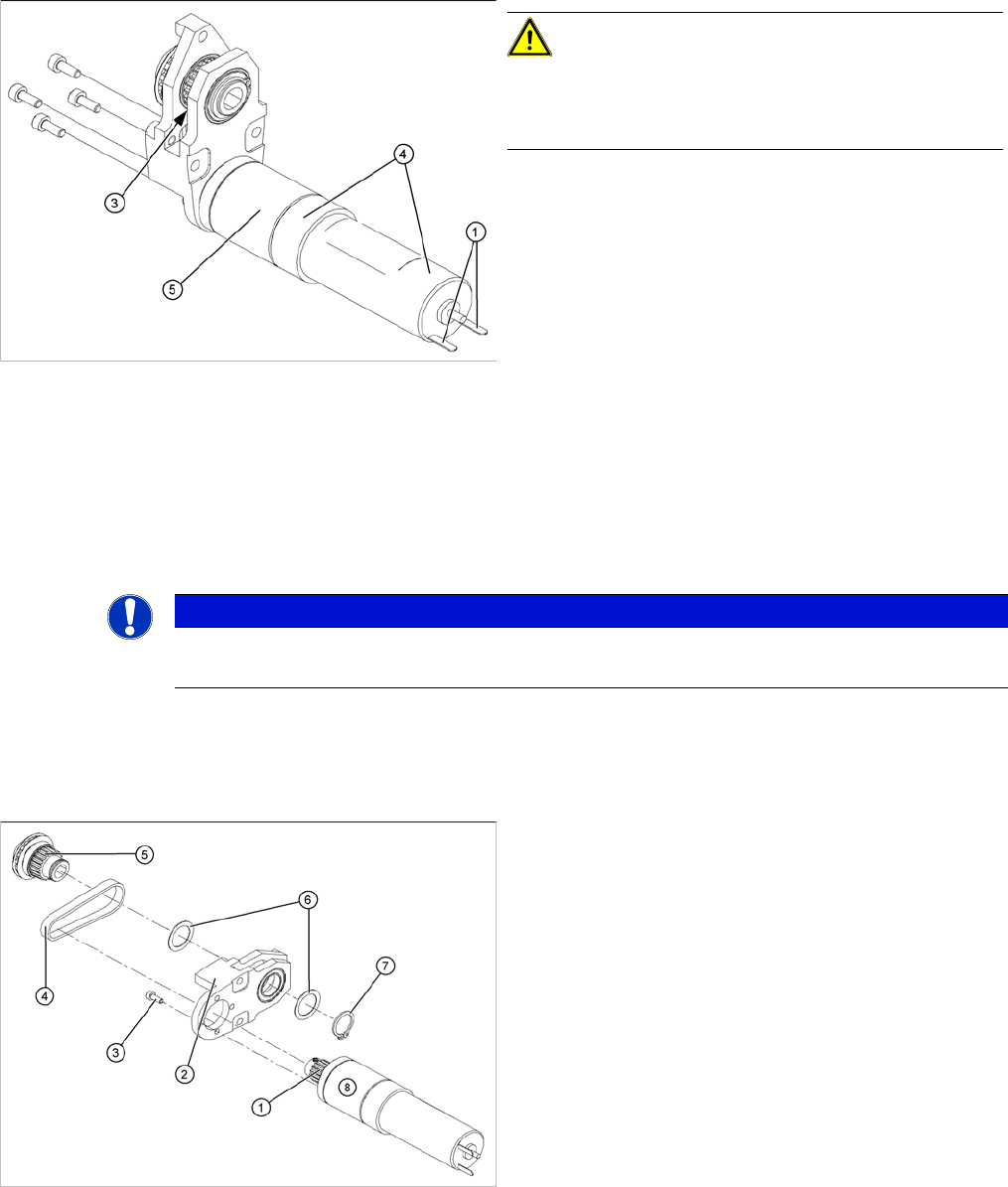

► Setzen Sie den neuen DC-Getriebemotor (5) in um-
gekehrter Reihenfolge ein.
Der Zahnriemen (3) muss auf seiner gesamten Breite
in Eingriff an der oberen und unteren Zahnscheibe
sein.
► Befestigen Sie den DC-Getriebemotor (5) mit den 4
Innensechskantschrauben M3 (2).
► Spannen Sie den Zahnriemen (3) durch verschieben
des DC-Getriebemotors in den Befestigungslöchern.
(Siehe "6.7.1 Riemenspannung des Transportzahn-
riemens und der Breitenverstelleinheit einstellen"
[ ➙ 266].)
► Stellen Sie die elektrischen Anschlüsse (1) wieder
her und fixieren Sie das Anschlusskabel mit einem
Schrumpfschlauch (4).
HINWEIS
► Nach Einbau der neuen Antriebseinheit muss die richtige Drehrichtung (Polarität) und die
Transportgeschwindigkeit mit SITEST überprüft werden.
Benötigtes Werkzeug
▪ Sicherungsringzange
Legende
1. Zahnscheibe des Motors
2. Motorhalterung
3. 4 x Befestigungsschrauben
4. Zahnriemen
5. Zahnscheibe der Antriebswelle
6. Passscheiben
7. Sicherungsring
8. DC-Getriebemotor
Die DC-Getriebemotoren inkl. der Motorhalter aller 3
Transportbereiche sind baugleich. Folgende Unterschie-
de sind bei Demontage- und Montagearbeiten zu beach-
ten.
▪ Der Motorhalter ist je nach Einbaulage entsprechend
vertikal oder horizontal montiert.
