Servicearbeiten Portale 4.2.4 Zahnriemen der X-Achse tauschen [03038308-xx] 68 Serviceanleitung SIPLACE D1/D1i/D2/D2i Einstellarbeiten 4.2.4 4 . 2 . 4 Z a h n r ie m e n d e r X - A c h s e t a u s c h e n [ 0 3 0 3 8 3 …

Servicearbeiten
4.2.3 Umlenkeinheit tauschen [03038315-xx] Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 67
► Lösen Sie beide Innensechskantschrauben M6 x 10 (7) und entfernen Sie die Umlenkeinheit ’X’ (8).
► Demontieren Sie die Elastomerfeder (10) von der Umlenkeinheit.
Umlenkeinheit ’X’ einbauen

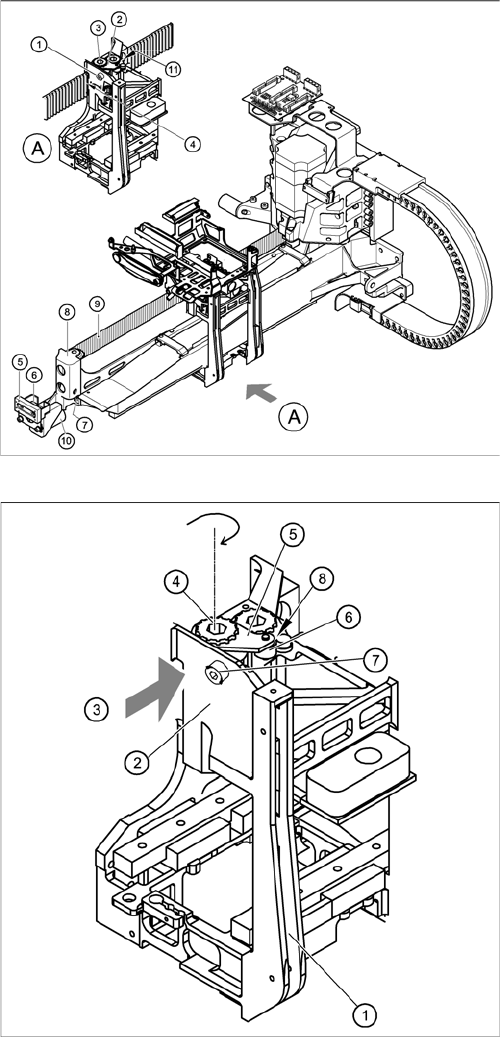

Umlenkeinheit tauschen (am Beispiel D4)
► Montieren Sie die Elastomerfeder (10) an die neue
Umlenkeinheit (8).
► Befestigen Sie die Umlenkeinheit (8) mit beiden In-
nensechskantschrauben M6 x 10 (7) am Portal.
► Richten Sie den "Y-Reibklotz außen" (5) parallel zur
Bremsfläche aus und befestigen Sie sie mit den bei-
den Innensechskantschrauben M3 x 8 an der Um-
lenkeinheit (8).
► Legen Sie den Zahnriemen (9) um die Synchron-
scheibe der Umlenkeinheit (8).

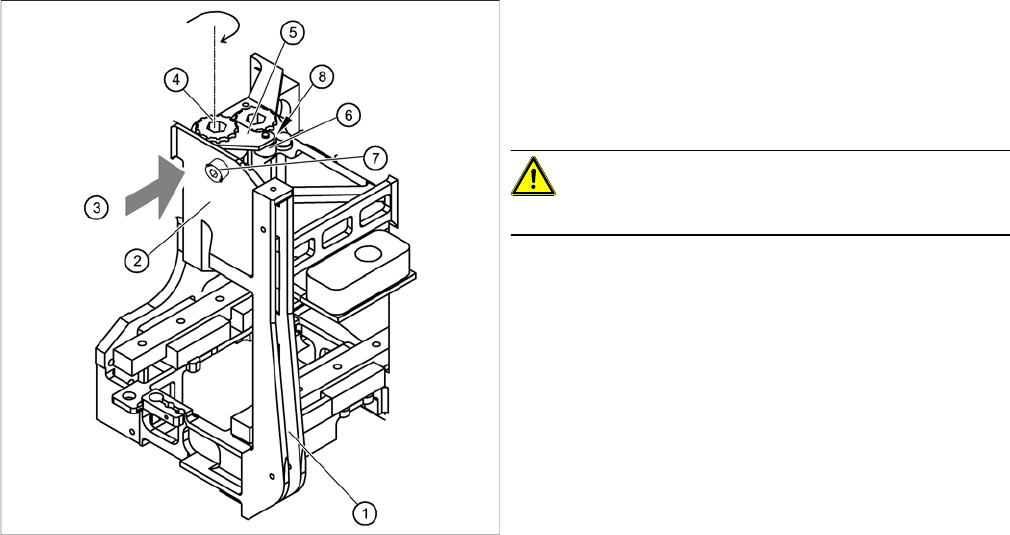

Zahnriemen an Spannschloss montieren
Legende
1. Kopfhalterung
2. Spannschloss für Zahnriemen
3. Einfädelöffnung für Zahnriemen
4. Synchronscheibe, lang
5. Spannschlüssel
6. Abstandsbolzen mit M4-Gewindebohrung
7. Innensechskantschraube M4 x 35 zum Spannen des
Zahnriemens
8. Kontermutter
► Führen Sie den Zahnriemen in die Öffnung (3) des
Spannschlosses (2) soweit ein, dass der Zahnriemen
etwa 270° um die "Synchronscheibe lang" (4) geführt
ist.
► Setzen Sie den Spannschlüssel (5) auf die Synchron-
scheibe (4) auf.
► Drehen Sie mit einem Sechskantstiftschlüssel der
Größe 8 die Synchronscheibe (4) im Uhrzeigersinn.
► Drehen Sie die Innensechskantschraube (7) in die
Gewindebohrung des Abstandbolzens (6) ein und
spannen Sie den X-Zahnriemen vor.

Servicearbeiten
Portale 4.2.4 Zahnriemen der X-Achse tauschen [03038308-xx]
68 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Einstellarbeiten
4.2.4
4.2.4 Zahnriemen der X-Achse tauschen [03038308-xx]
Zahnriemen der X-Achse tauschen [03038308-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sechskantstiftschlüssel, Satz DIN 911
▪ Riemenspannungsmessgerät TSM [00326015-xx]
▪ Bedienungsanleitung "Riemenspannungen messen"
▪ Zahnriemen, Synchroflex 50ATS5-1415 E9/11 Z+S [03038308-xx]
Zahnriemen an Spannschloss montieren
► Schieben Sie die Kopfhalterung (1) in Richtung X-
Motoreinheit bis zum Anschlag an die Elastomerfe-
der.
► Stellen Sie die Riemenspannkraft mit der Innen-
sechskantschraube (7) auf 44 Hz +/-1 Hz ein.
VORSICHT!
Überdehnen Sie beim Spannen den Zahnriemen nicht.
► Sichern Sie die Innensechskantschraube (7) mit der
Kontermutter (8).

Servicearbeiten
4.2.4 Zahnriemen der X-Achse tauschen [03038308-xx] Portale
Serviceanleitung SIPLACE D1/D1i/D2/D2i 69
Zahnriemen der X-Achse ausbauen
X-Zahnriemen ausbauen (am Beispiel D4)
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten, wie dies im Ab-
schnitt beschrieben ist.
► Demontieren Sie beide Spannschlüssel (1) (siehe "4.2.2 Spannschlüssel tauschen [00329478-xx]"
[➙62])
► Ziehen Sie den Zahnriemen (2) von beiden Synchronscheiben ab.
► Fädeln Sie den Zahnriemen aus der Umlenkeinheit (4) aus.
► Ziehen Sie den Zahnriemen von der Synchronscheibe der X-Motoreinheit (5) ab.
1 Spannschlüssel 4 Umlenkeinheit X
2 Zahnriemen 5 X-Motoreinheit
3 Synchronscheibe, lang 6 Synchronscheibe, kurz
GEFAHR
STARKES MAGNETFELD
Beachten Sie die speziellen Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder
(siehe Abschnitt).
