Servicearbeiten 4.4.17 Stern tauschen C&P6/12-Kopf Serviceanleitung SIPLACE D1/D1i/D2/D2i 149 ► Setzen Sie den Stern ein. ► Schieben Sie alle Segmente nach innen, so dass die Kugellager d er Se gmente in den Laufr in…
Servicearbeiten
C&P6/12-Kopf 4.4.17 Stern tauschen
148 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.4.17
4.4.17 Stern tauschen
Stern tauschen
Teile, Hilfsmittel und Werkzeug
▪ Stern komplett DLM1, DLM2 [00341181-xx]
▪ Stern komplett DLM3, DLM4 [03056626-xx]
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Demontieren Sie das Kopf-Vorderteil (siehe "4.4.2 Kopf-Vorderteil Aus-/Einbau" [ ➙ 117]).
► Ziehen Sie alle Pinolen (1) ab und legen Sie diese in den Pinolenkoffer oder auf einer weichen, sau-
beren Unterlage ab.
► Markieren Sie die Ausbaulage des Sterns mit einem Stift.
► Lösen Sie die drei Innensechskantschrauben M3x8 (5).
► Heben Sie den Stern leicht an und heben Sie den Stern mit einer Drehbewegung nach oben ab.
Einbau
► Schieben Sie alle Segmente (6) etwas nach außen.
► Setzen Sie kleine Innensechskantschlüssel (z. B. Größe 2) in die Bohrungen für die
Befestigungsschrauben (5) des Sterns ein.
► Halten Sie den Stern so über die Welle des Sternantriebs (3), dass die Innensechskantschlüssel in
die Gewindebohrungen des Sternantriebs gleiten.

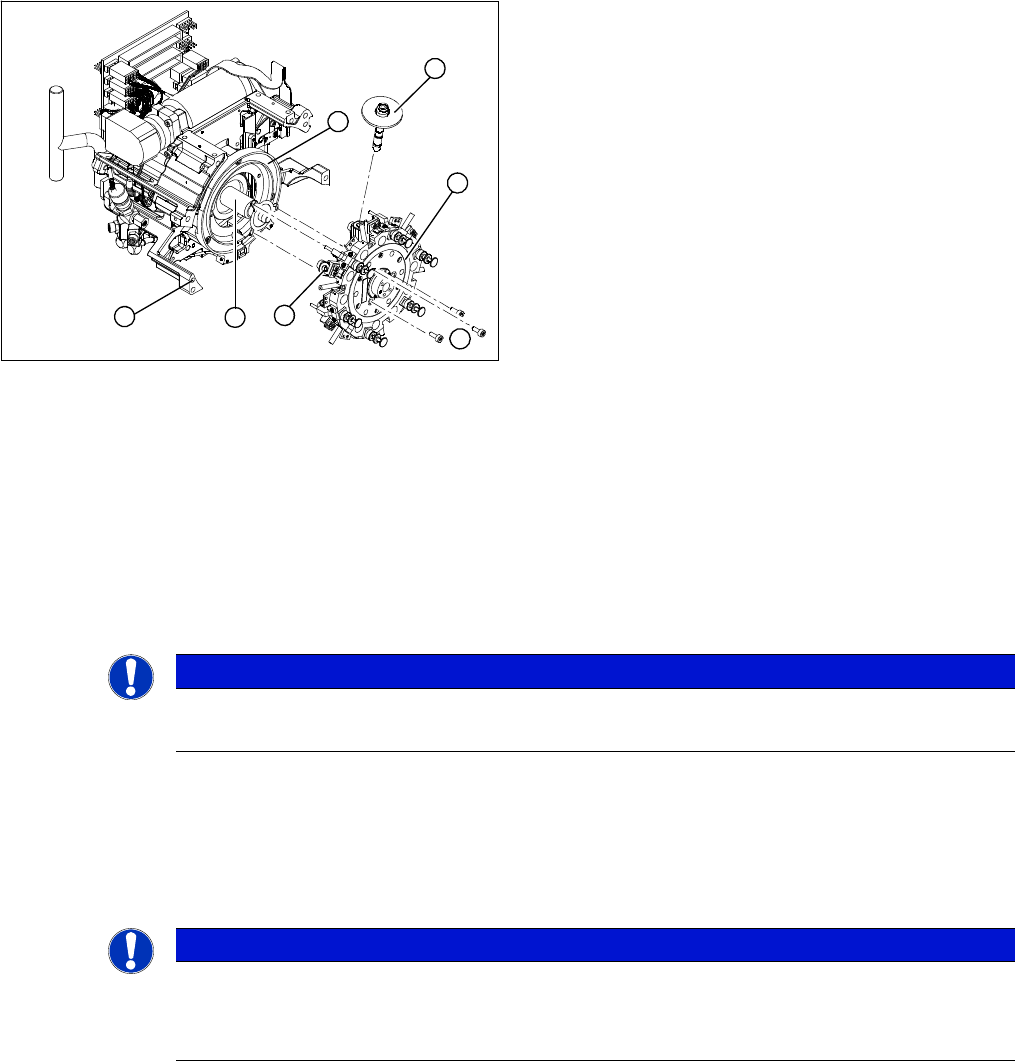

1. Pinole
2. Stern montiert / DLM2
3. Sternantrieb
4. Kopf-Vorderteil
5. Innensechskantschrauben M3x8, 3 Stück
6. Segment
7. Laufring
1
7
6
5
4
3
2
HINWEIS
Laborhandschuhe
Ziehen Sie Laborhandschuhe über, wenn Sie die Pinolen aus dem Stern nehmen.
HINWEIS
Pinolen
► Entfernen Sie vor der Sternmontage eventuell eingesetzte Pinolen.
► Ziehen Sie Laborhandschuhe über, wenn Sie die Pinolen aus dem Stern nehmen.
Servicearbeiten
4.4.17 Stern tauschen C&P6/12-Kopf
Serviceanleitung SIPLACE D1/D1i/D2/D2i 149
► Setzen Sie den Stern ein.
► Schieben Sie alle Segmente nach innen, so dass die Kugellager der Segmente in den Laufring glei-
ten (7).
► Kontrollieren Sie, dass der Stern plan auf der Antriebswelle sitzt.
► Schrauben Sie den Stern mit den drei Innensechskantschrauben M3x8 locker an, so dass dieser
sich noch innerhalb der Befestigungsbohrungen bewegen lässt.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
4.4.17.1
4.4.17.1 Stern zur magnetischen Ruhelage des Sternmotors justieren
Stern zur magnetischen Ruhelage des Sternmotors justieren
Ziel der Justage des Sterns ist, dass die vertikal ausgerichtete Segmentachse des Segments Nr. 1 mit
der magnetischen Ruhelage des Sternschrittmotors übereinstimmt.
► Montieren Sie die Stern-Nullpunktlehre und schieben Sie dazu den Lehrenstift in die Lehre für den
Stern und bis auf Anschlag in das Segment Nr. 1 ein.
► Ziehen Sie den Stecker der Motorleitung des Sternmotors von Steckplatz auf dem Zwischenverteiler
ab und schließen Sie die Motorleitung am Netzteil an.
► Schließen Sie das Netzteil an der Netzversorgung an.
► Ziehen Sie die drei Innensechskantschrauben M3x8 am Stern fest und ziehen Sie den Lehrenstift
heraus.
► Schieben Sie den Lehrenstift erneut in die Lehre für den Stern bis auf Anschlag in das Segment ein.
► Trennen Sie das Netzgerät von der Spannungsquelle.
► Kontrollieren Sie:
⇨ Der Lehrenstift muss sich leicht einschieben lassen.
⇨ Der Stern darf sich dabei nicht aus der augenblicklichen Position drehen.
Sind beide Bedingungen erfüllt, ist der Stern korrekt montiert.
► Gleitet der Lehrenstift nicht leichtgängig in die Bohrung, wiederholen Sie die Justage.
HINWEIS
Schläuche nicht quetschen
► Achten Sie darauf, dass Sie die Vakuumschläuche der Segmente nicht quetschen.
HINWEIS
Ventilstößel ggf. leicht einfetten
Fetten Sie die Dichtlippen äußerst sparsam mit dem Fettungstool oder einem mit ISOFLEX TO-
PAS NCA 52 benetzten fusselfreien Tuch ein.
► Lesen Sie dazu auch den entsprechenden Abschnitt in der Instandhaltungsanleitung Ihrer
Maschine.
VORSICHT
Betriebszeit des Netzgerätes ist beschränkt!
Die maximale Betriebszeit des Netzgerätes für den Sternmotor soll fünf Minuten nicht
überschreiten. Falls das Netzgerät aus zeitlichen Gründen von der Spannungsquelle getrennt
werden muss, ist nach Wiedereinschalten des Netzgerätes zunächst der Lehrenstift einzuset-
zen.
Servicearbeiten
C&P6/12-Kopf 4.4.17 Stern tauschen
150 Serviceanleitung SIPLACE D1/D1i/D2/D2i
4.4.17.2
4.4.17.2 Blasluftzuführung am Stern tauschen [03000896-xx]
Blasluftzuführung am Stern tauschen [03000896-xx]
Aus- und Einbau

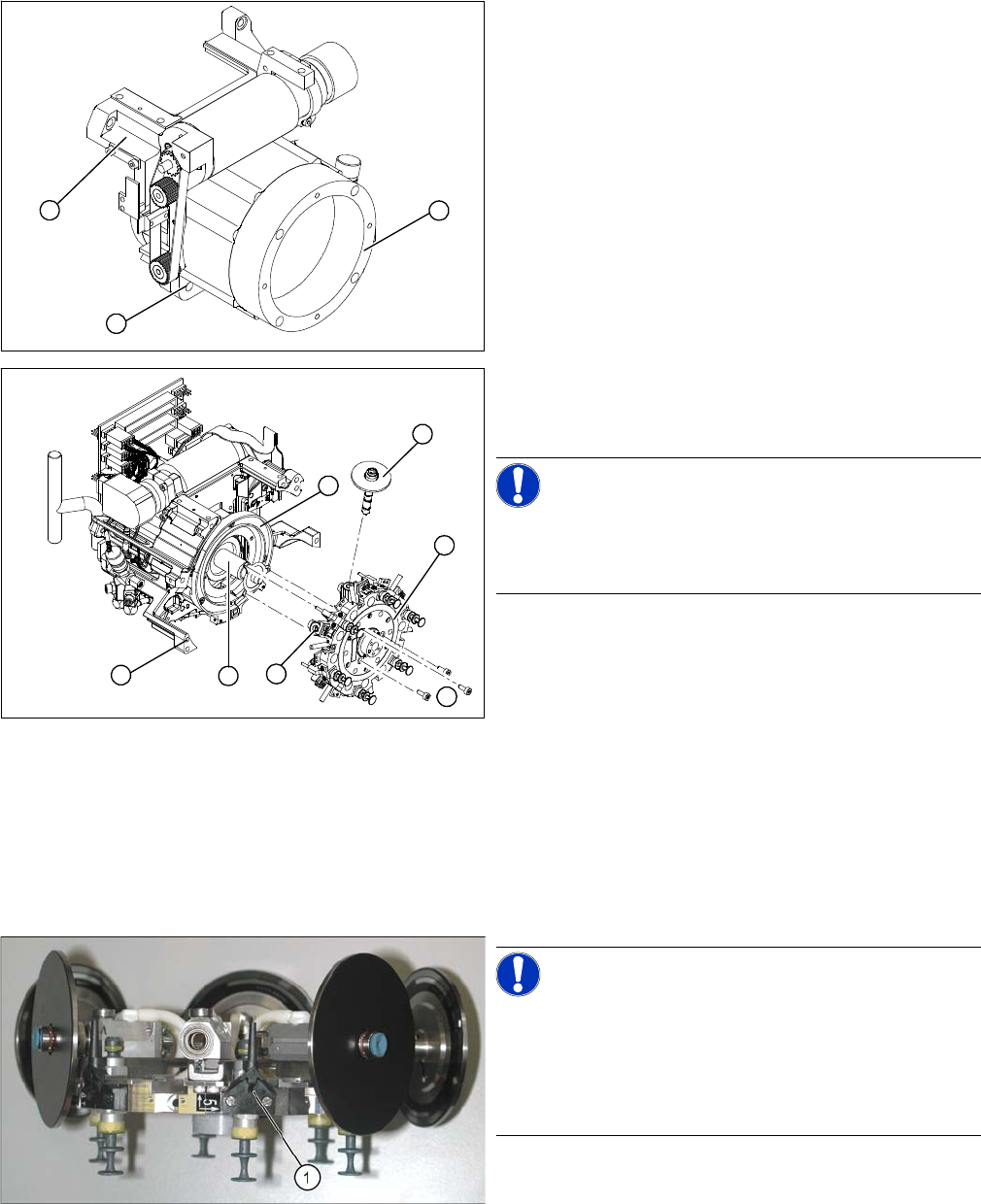

1. Sternantrieb digital (DLM3, DLM4)
2. Innensechskantschraube M5x16, 4 Stück
3. Kopf-Vorderteil
► Lässt sich der Stern noch immer nicht in der magne-
tischen Ruhelage des Sternmotors montieren, gehen
Sie wie folgt vor:
► Lockern Sie die vier Innensechskantschrauben
M5x16 (2) zur Befestigung des Sternantriebs (1) und
drehen Sie den Sternantrieb in jene Richtung, dass
sich der Stern zur magnetischen Ruhelage justieren
lässt.
► Ziehen Sie in dieser Position die vier Innensechs-
kantschrauben fest.
► Lockern Sie nun noch einmal die drei Innensechs-
kantschrauben M3x8 (5) zur Sternbefestigung und
wiederholen Sie die Justage.
HINWEIS!
Erst wenn sich der Stern nach dem Entfernen des Leh-
renstiftes bei stromlosem Sternantrieb nicht mehr aus der
Position dreht, ist dieser korrekt montiert.
► Entfernen Sie die Lehre für den Stern.
► Schließen Sie den Stecker des Stromversorgungska-
bels für den Sternantrieb wieder an den Steckplatz
des Zwischenverteilers an. Die Ausführung des Ste-
ckers ist verdrehsicher.
► Montieren Sie das Kopf-Vorderteil am Kopf-Rückteil.
► Überprüfen Sie die magnetische Ruhelage.
1
3
2
1
7
6
5
4
3
2
HINWEIS!
Stern nicht ausbauen!
Für eine bessere Darstellung wird der Stern hier in aus-
gebautem Zustand gezeigt. Für den Tausch der
Blasluftzuführung muss der Stern jedoch nicht ausgebaut
werden.
► Lösen Sie die beiden Befestigungsschrauben der
Blasluftzuführung (1) und nehmen Sie diese ab.
► Schrauben Sie die neue Blasluftzuführung mit den
beiden Befestigungsschrauben fest.
