Servicearbeiten Elektrik und Steuerung 4.1.1 Stromversorgungseinschub 50 Serviceanleitung SIPLACE D1/D1i/D2/D2i Spannungen am Netzfilter Z1 und Elek trolytkondensator C1 messen Die Abbildung oben ze igt die Lage des Netz…
Servicearbeiten
4.1.1 Stromversorgungseinschub Elektrik und Steuerung
Serviceanleitung SIPLACE D1/D1i/D2/D2i 49
Seitenansicht
Stromversorgung - Seitenansicht - Teileübersicht
Legende
Spannungen an den Gleichrichtern V1 bis V8 messen
Die Abbildung oben zeigt die Lage der Gleichrichter V1 bis V7.
Zur Messung am Gleichrichter V1 müssen Sie zunächst die Plexiglasschutzscheibe entfernen.
1 T1 Transformator 11,1 kVA 7 Klemmleiste X1
2 V1 Gleichrichter 8 Steckerleiste X2 bis X10, X12, X13
3 V2, V3, V4, V6, V7 Gleichrichter S101-B6U
160-08
9 Klemmleiste Sekundär mit Sicherungen
(Ausgangsspannung T1)
4 Z1 Netzfilter - Eingangsspannung 10 Elektrolytkondensator C1
5 A2 Stromversorgung (5 V/6,3 A) 11 A1 Netzteil 24 V Gleichstrom (befindet sich
hinter A1 und A2)
6 A3 Power Fail Platine
GEFAHR
LEBENSGEFAHR DURCH STROMSCHLAG
► Schalten Sie den Automaten am Hauptschalter aus.
► Trennen Sie den Automaten von der Netzversorgung.
HINWEIS
Der Automat muss gestartet sein, da sonst am Gleichrichter V1 keine Wechselspannung
(3 x 140 V~) anliegt.
Servicearbeiten
Elektrik und Steuerung 4.1.1 Stromversorgungseinschub
50 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Spannungen am Netzfilter Z1 und Elektrolytkondensator C1 messen
Die Abbildung oben zeigt die Lage des Netzfilters und des Elektrolytkondensators C1.
▪ 4 Netzfilter für Dreiphasensysteme 36 A
▪ 10 Elektrolytkondensator 33000 µF / 63 V
Spannungen am Transformator T1 messen
Primärseite des Transformators T1
Der Transformator kann an folgende Stromversorgungsnetze angeschlossen werden:
An den Klemmen 1U5, 1V5 und 1W5 werden 3 x 230 V~ für das "Bordnetz" abgegriffen. Sie dienen zur
Versorgung des PC und des Bildschirms.
Gleichrichter Eingang Ausgang
V1 3 x 140 V~ 200 V-
V2 150 V- 150 V-
V3 3 x 32,5 V~ 40 V-
V4 3 x 32,5 V~ 40 V-
V6 3 x 40,7 V~ 48 V-
V7 3 x 24,4 V~ 24 V-
HINWEIS
► Nach Abschluss der Messungen muss die Plexiglasschutzscheibe wieder über dem
Gleichrichter V1 angebracht werden.
GEFAHR
LEBENSGEFAHR DURCH STROMSCHLAG
► Schalten Sie den Automaten am Hauptschalter aus.
► Trennen Sie den Automaten von der Netzversorgung.
Baugruppe Anschlussklemmen Spannungen
Netzfilter Z1 L1, L2, L3 3 x 204 V~ / 3 x 230 V~ / 3 x 380 V~ / 3 x 400 V~ /
3x415V~
Elektrolytkondensator
C1
+ / - 52 V-
Spannung Klemmen
3 x 200-210 V~ (U.S.A) ± 5%, 50/60 Hz 1U6, 1V6, 1W6
3 x 230 V~ + 5%, 50/60 Hz 1U5, 1V5, 1W5
3 x 380 V~ ± 5%, 50/60 Hz 1U4, 1V4, 1W4
3 x 400 V~ (Europa) ± 5%, 50/60 Hz 1U3, 1V3, 1W3
3 x 415 V~ ± 5%, 50/60 Hz 1U1, 1V1, 1W1
Servicearbeiten
4.1.1 Stromversorgungseinschub Elektrik und Steuerung
Serviceanleitung SIPLACE D1/D1i/D2/D2i 51

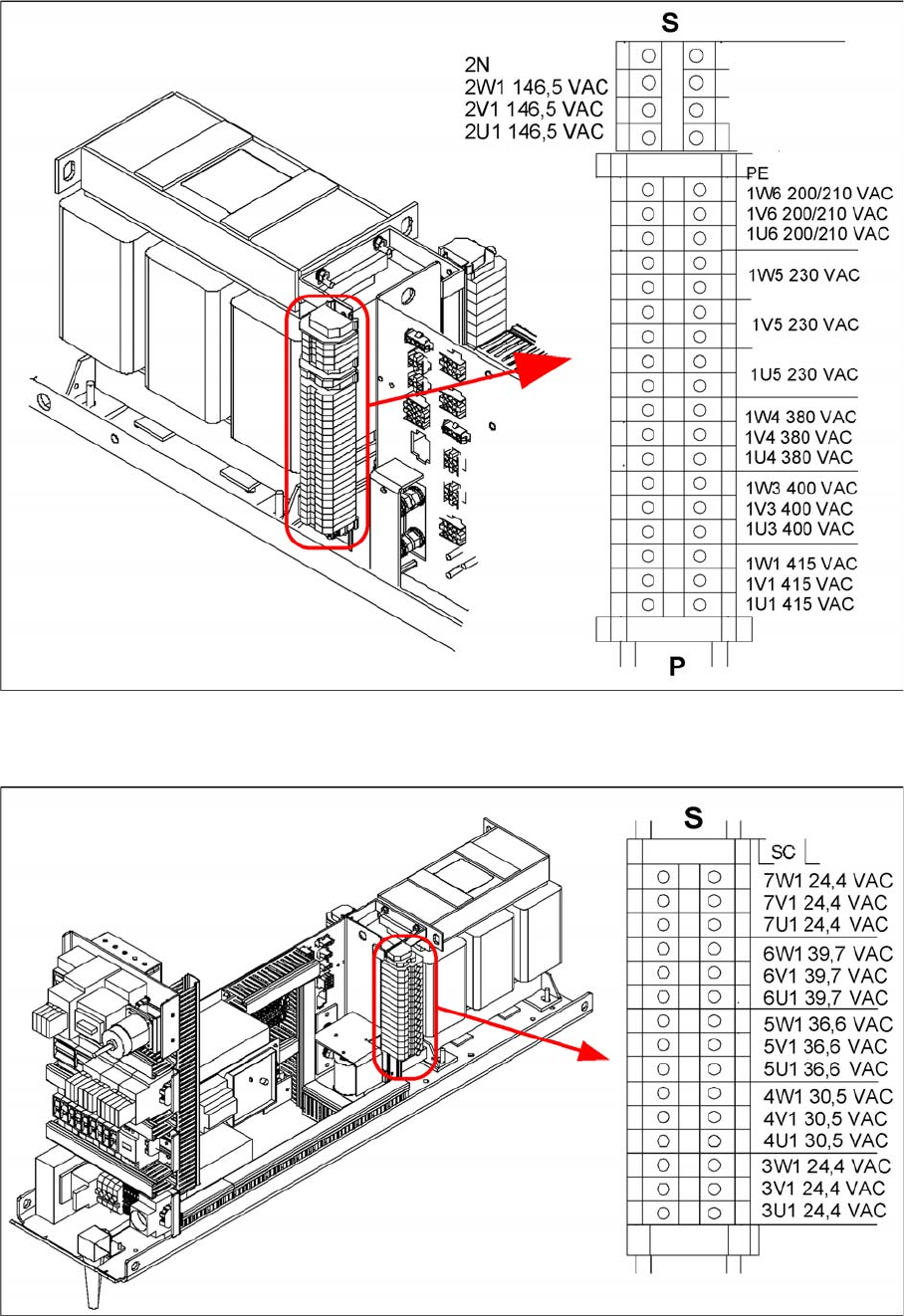

Primäranschlussklemmen des Transformators T1
Sekundärseite des Transformators T1
Sekundäranschlussklemmen des Transformators T1
Auf der Sekundärseite liefert der Transformator T1 folgende Spannungen:
▪ 3 x 24,4 V~
▪ 3 x 40,7 V~
