Servicearbeiten
LP-Transportsystem 4.3.3 Zahnriemen der Antriebseinheit tauschen [00355553-xx]
92 Serviceanleitung SIPLACE D1/D1i/D2/D2i
Aus-/Einbau
► Fahren Sie den Transport auf eine geeignete Breite,
so dass die Antriebseinheit gut zugänglich ist und
schieben Sie die Portale aus dem Arbeitsbereich.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.

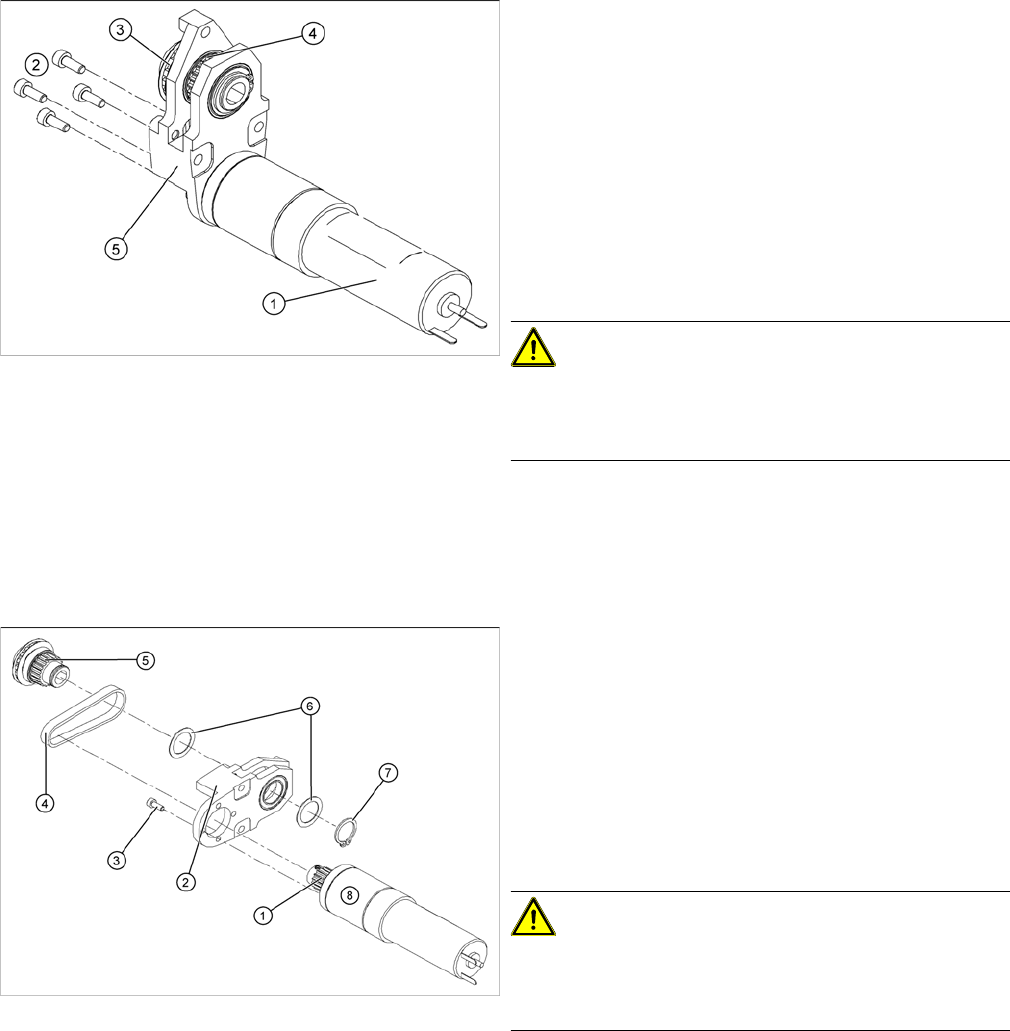

► Entfernen Sie die komplette Antriebseinheit (5).
► Lösen Sie die Befestigungsschrauben (2) des DC-
Getriebemotors (1).
► Kippen Sie den DC-Getriebemotor (1) mit Zahnschei-
be (4) etwas, so dass der kleine Antriebszahnriemen
aus der Zahnscheibe frei kommt.
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer-
den!
► Ziehen Sie den DC-Getriebemotor heraus.
► Beachten Sie:
Die Zahnscheibe auf der Motorwelle muss so heraus-
bewegt werden, dass sie sich nicht im Zahnriemen
verhakt.
► Entfernen Sie den Sicherungsring (7) und die Pass-
scheiben (6).
► Schlagen Sie mit einem kleinen Gummihammer die
Zahnscheibe (5) vorsichtig aus der Motorhalterung
(2).
► Entnehmen Sie den Zahnriemen (4) aus der Halte-
rung.
► Fädeln Sie den Zahnriemen vorsichtig durch die
Öffnungen über die Sechskantwelle aus.
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer-
den!
► Führen Sie den neuen Zahnriemen (4) durch die
Öffnungen in die Motorhalterung (2) ein, und legen
Sie den Zahnriemen um die Zahnscheibe (1) des Mo-
tors.
Servicearbeiten
4.3.4 Transportzahnriemen tauschen [00359917-xx] LP-Transportsystem
Serviceanleitung SIPLACE D1/D1i/D2/D2i 93
4.3.4
4.3.4 Transportzahnriemen tauschen [00359917-xx]
Transportzahnriemen tauschen [00359917-xx]
Übersicht

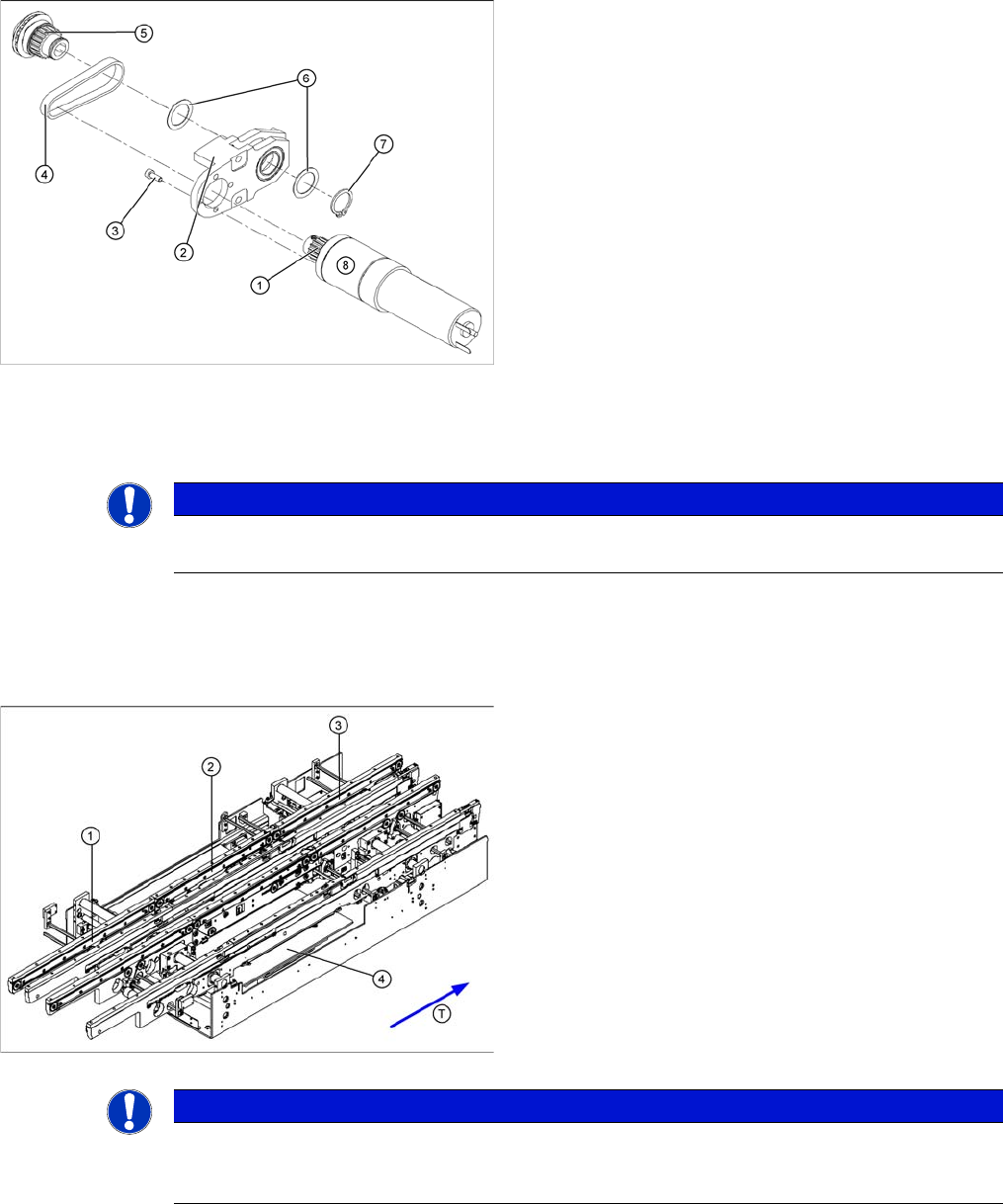

► Legen Sie den Zahnriemen um die Zahnscheibe (5)
der Antriebswelle, und setzen Sie die Zahnscheibe in
die Halterung ein.
► Klopfen Sie dabei die Zahnscheibe vorsichtig mit ei-
nem Gummihammer in die Führung.
► Montieren Sie die Passscheiben (6) und den Siche-
rungsring (7).
► Schrauben Sie den DC-Getriebemotor (8) mit den 4
Innensechskantschrauben M3 (3) locker an. Der
Zahnriemen muss auf seiner gesamten Breite in Ein-
griff an der oberen und unteren Zahnscheibe sein.
► Spannen Sie den Zahnriemen (4) durch Verschieben
des DC-Getriebemotors in den Befestigungslöchern.
(Siehe "6.7.1 Riemenspannung des Transportzahn-
riemens und der Breitenverstelleinheit einstellen"
[ ➙ 266].)
► Montieren Sie die gesamte Motoreinheit.
HINWEIS
Nach Einbau der neuen Antriebseinheit muss die richtige Drehrichtung (Polarität) und die
Transportgeschwindigkeit mit SITEST überprüft werden.
Teile
▪ [00359917-xx] Zahnriemen Synchroflex 1315 lang
für Eingabeband
▪ [00356850-xx] Zahnriemen Synchroflex 1500 lang
für Bestückbereich
▪ [00364847-xx] Zahnriemen Synchroflex 1160 lang
für Ausgabeband
Legende
1. Eingabeband
2. Bestückbereich
3. Ausgabeband
4. Hubtisch
HINWEIS
Die folgenden Abbildungen gelten für den Standardtransport (feste Seite - rechts). Je nach
Transportwange (rechts oder links) ist entweder der Sechskantführungsblock oder der DC-Ge-
triebemotor montiert.
Servicearbeiten
LP-Transportsystem 4.3.4 Transportzahnriemen tauschen [00359917-xx]
94 Serviceanleitung SIPLACE D1/D1i/D2/D2i

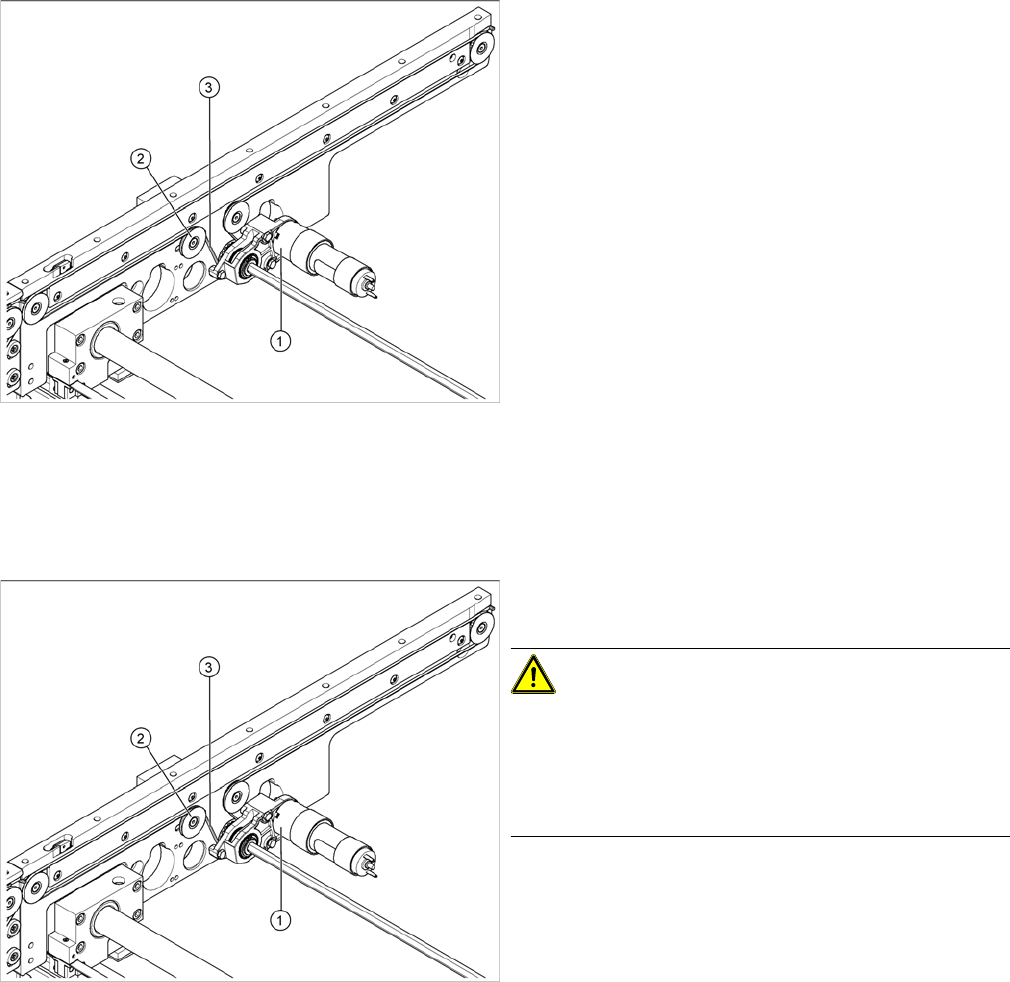

Ausbau
Legende
1. die Antriebseinheit mit DC-Getriebemotor
2. Umlenkrolle mit Langloch
3. Transportzahnriemen
Der Transportzahnriemen wird je nach Transportbereich
unterschiedlich über die Umlenkrollen geführt. Bitte be-
achten Sie diese Riemenführung beim Aus- und Einbau.
Weiterhin sind folgende Unterschiede sind bei Demonta-
ge- und Montagearbeiten zu beachten:
▪ Die Antriebseinheit ist je nach Einbaulage entspre-
chend vertikal oder horizontal montiert.
▪ Je nach Transportwange ist entweder ein Bandan-
trieb (Halterung) oder eine Antriebseinheit mit DC-
Getriebemotor montiert.
► Fahren Sie den LP-Transport in die Position, in der
Sie den Transportriemen am Besten erreichen
können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Lockern Sie die Umlenkrolle (2) mit dem Langloch
und entspannen Sie den Transportzahnriemen (3).
VORSICHT!
Die Umlenkrollen sind mit Gleitmuttern montiert.
Sie dürfen die Schraube der Umlenkrolle nur lockern!
Falls die Schraube entfernt wird, dann fällt die Gleitmutter
hinter die Seitenabdeckung der Transportwange. In die-
sem Fall muss diese Abdeckung demontiert werden.
► Falls die Antriebseinheit montiert ist, entfernen Sie
die Antriebseinheit. Schrauben Sie die Sechskant-
wellenhalterung vom Transportrahmen ab.
► Falls der Bandantrieb (Sechskantführungsblock) (1)
montiert ist entfernen Sie die 3 Befestigungsschrau-
ben.
► Ziehen Sie den Bandantrieb
(Sechskantführungsblock) bzw. die Antriebseinheit
(1) vorsichtig ab und fädeln Sie dabei den Transport-
zahnriemen (3) durch die Öffnung der Transportwan-
ge vorsichtig aus.
