Einstellungen 6.2.3 Beschreibungen der Leiter platten am Portal Portale Serviceanleitung SIPLACE D1/D1i/D2/D2i 211 6.2.3.1 6 . 2 . 3 . 1 P o r t a l- K o p f - V e r t e ile r Portal-Kopf-Verteiler Legende Sehen Sie dazu…

Einstellungen

Portale 6.2.3 Beschreibungen der Leiterplatten am Portal

210 Serviceanleitung SIPLACE D1/D1i/D2/D2i

6.2.2.5

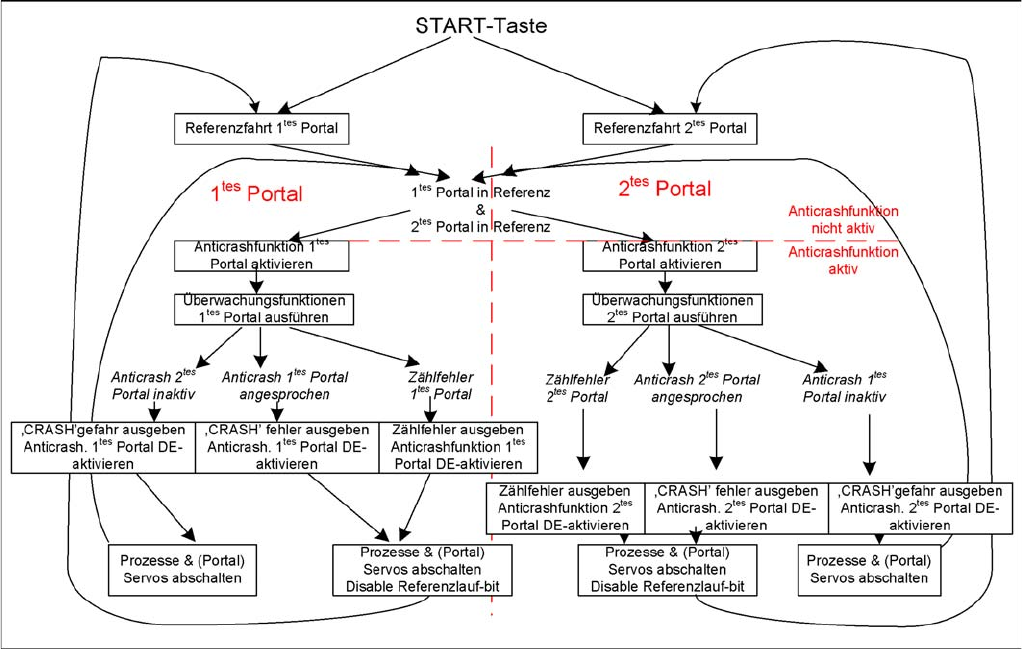

6.2.2.5 Ablauf Anticrash-Funktion

Ablauf Anticrash-Funktion

6.2.3

6.2.3 Beschreibungen der Leiterplatten am Portal

Beschreibungen der Leiterplatten am Portal

Die nachfolgend beschriebenen Leiterplatten am Portal sind grundsätzlich identisch und unabhängig

von der Kopfkonfiguration bei D1-, D2- und D4-Maschinen. Der CAN-Bus-Abschlusswiderstand ist fest

integriert auf dem Portal-Kopf-Verteiler.

Einstellungen

6.2.3 Beschreibungen der Leiterplatten am Portal Portale

Serviceanleitung SIPLACE D1/D1i/D2/D2i 211

6.2.3.1

6.2.3.1 Portal-Kopf-Verteiler

Portal-Kopf-Verteiler

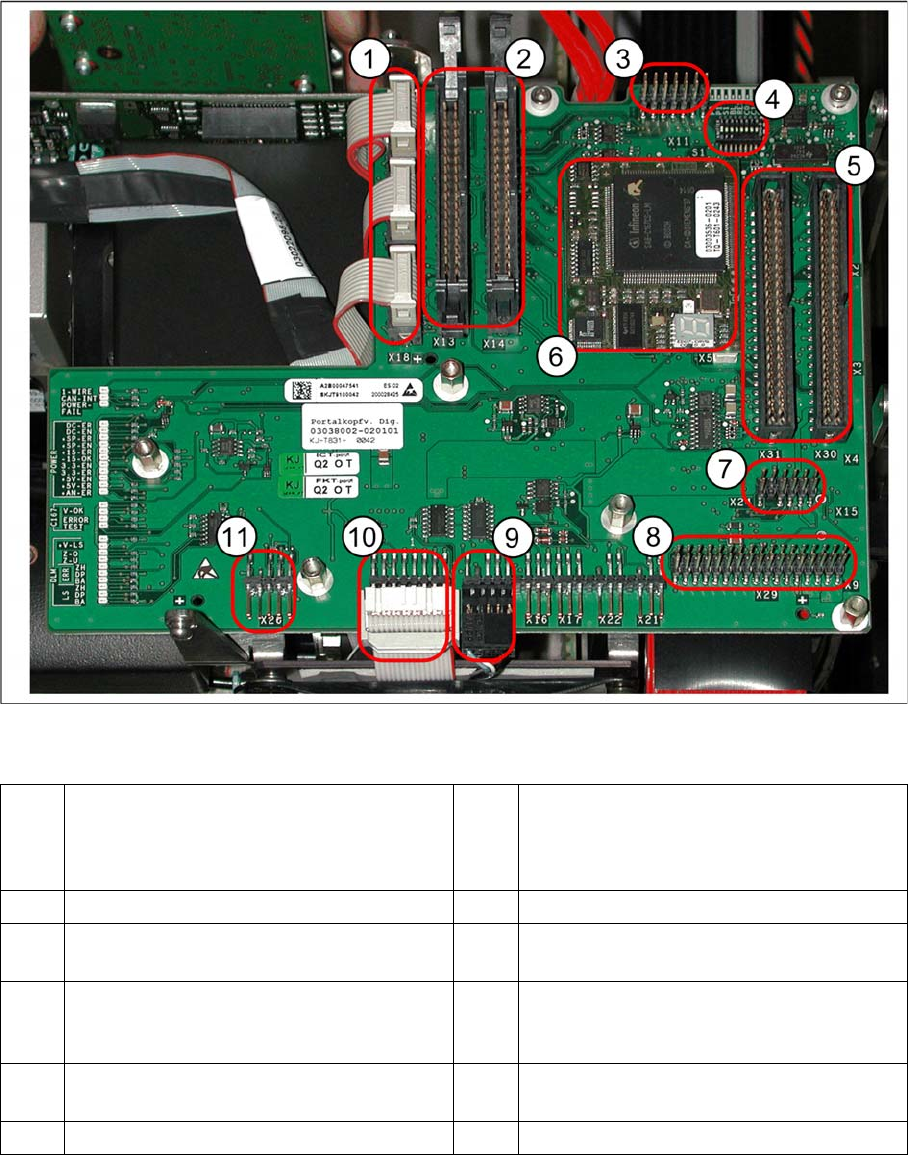

Legende

Sehen Sie dazu auch...

 6.2.3.1.1 DIP-Schalter am Portal-Kopf-Verteiler [ ➙ 212]

 6.3.1.2.2 X24 am Portal-Kopfverteiler für die X-Achse [ ➙ 219]

1 X20 Schrittmotor - Abwerfen

X19 Schrittmotor - (Vakuum/Blasluft) Ab-

holen

X18 Schrittmotor - Einschwenken

7 X24 Teststecker „digitale Spursignale X-

Achse“

2 X13/X14 Flachbandkabel zum C&P-Kopf 8 X29 Stecker für Visionboard

3 X11 Teststecker CAN-Bus, SPI-Bus,

RS232

9 X12 - DP-Station (Motor, Spursignale)

4 8-fach-DIP-Schalter S1 (siehe "6.2.3.1.1

DIP-Schalter am Portal-Kopf-Verteiler"

[ ➙ 212])

10 X10 - Stecker Vakuumplatine

5 X30/X31 Flachbandkabel P&P-Kopf für D1

(D4 nicht benutzt)

11 X26 - Option BE-Sensor

6 TQM-Modul (darunter die Stecker X5/X6)

Einstellungen

Portale 6.2.3 Beschreibungen der Leiterplatten am Portal

212 Serviceanleitung SIPLACE D1/D1i/D2/D2i

DIP-Schalter am Portal-Kopf-Verteiler

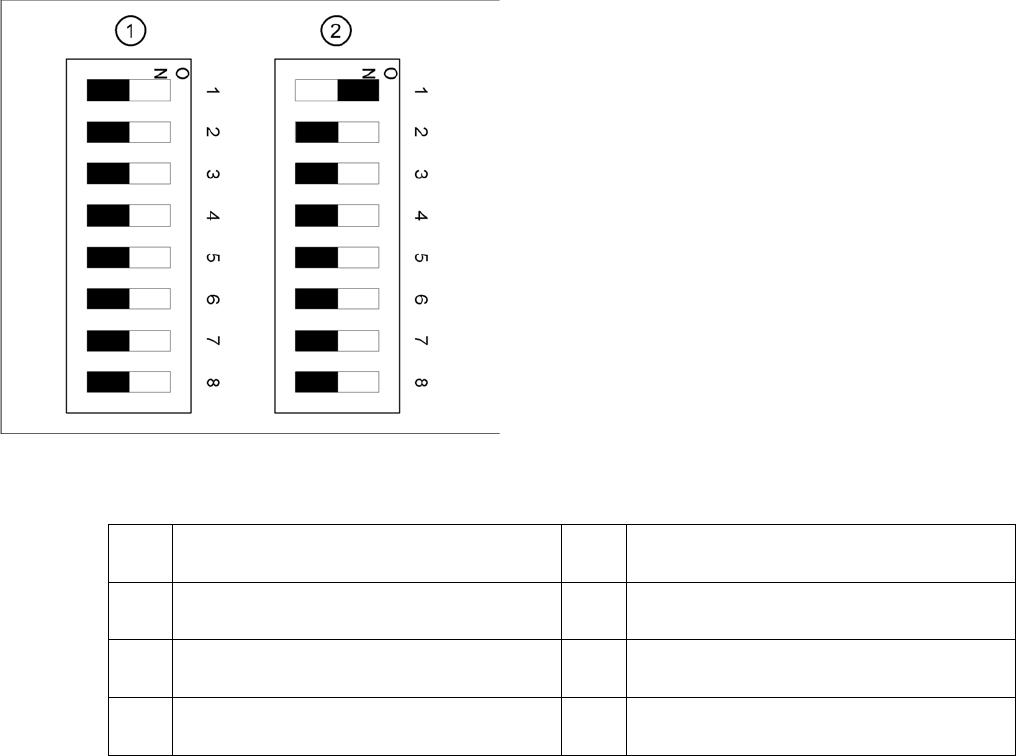

DIP-Schalter

Zu DIP-Schalter 3:

▪ ON: Testmode (ohne Verzögerung)

▪ OFF: Default Zustand (mit Verzögerung von 3,6 ms+/- 300 us). Dabei wird die Z-Achse nach unten

gefahren, die obere LS wird frei und nach einer Verzögerungszeit von 3,6 ms wird die LS unten aktiv

geschaltet.

Legende

1. Portal 1

2. Portal 2 (nur D2)

1 P0 – Portal ID0 Adress-Schalter 1 --> Portal 5 Reset – CAN-Prozessor 16-Bit (TQM-Mo-

dule)

2 P1 – Portal ID1 Adress-Schalter 2--> Por-

tal)

6 C0 – zur Zeit ohne Funktion

3 S1 – Schalter für DLM-Kopf (Verzögerung

Einschalten LS unten – ZAchse) (s. u.)

7 C1 – zur Zeit ohne Funktion

4 BL – Aktivieren des Bootloader für die seri-

elle Schnittstelle

8 S2 – Schalter für DLM-Kopf (zur Zeit ohne

Funktion)
