NPM-DGS 程序手册 10.4 生产数据的编辑 Page 10-32 EJS9AC-MB-10P-01 10.4.5 基板画面 通过基板画面确认基板上的元件装配 、在哪一个机器上进行各实装点 的实装。请在项目栏的 ‘ 动作 ’ 的 ‘ 视图 ’ 中选择 [ 基板 ] 。 ① 画面显示控制部 ( 放大显示 ) : 放大画面的显示倍率。 ( 缩小显示 ) : 缩小画面的显示倍率。 ( 扩大选择范围 ) : 在中心上扩大显示所选择的贴装点…
NPM-DGS
程序手册
10.4
生产数据的编辑
EJS9AC-MB-10P-01 Page 10-31
② 供料器表的显示部
显示项目
项目
说明
‘
地址
’
显示供料器的位置。
‘
供料器类型
’
显示供料器的类型。
‘
子
’
显示供料器的侧面。
‘
元件
’
显示元件名称。
‘
库
’
显示已登录元件的元件库。
‘
固定
’
显示是否固定元件。
‘
供料器种类
’
显示供料器的种类。
`
元件种类
'
显示元件的种类。
‘
供应类型
’
显示供料器的供给类型。
‘
主要吸嘴
’
显示第一候选吸嘴的编号。
‘
替代吸嘴
1’
显示预备吸嘴编号。
‘
替代吸嘴
2’
显示预备吸嘴编号。
‘
替代吸嘴
3’
显示预备吸嘴编号。
‘
替代吸嘴
4’
显示预备吸嘴编号。
‘
实装点数
’
显示元件的贴装点数。
‘
贴装点数
(
成对
)’
显示在成对批量所指定批量的贴装点数。
没有指定成对时，不显示贴装点数。
关于成对指定的详细内容，请参照
“7.3.6
成对批量设定
”
。
‘
跳过
’
显示是否跳过元件。
在供料器表画面上可操作的功能
项目
说明
元件的搜索
“7.6.7
在供料器表中搜索元件
”
NPM-DGS
程序手册
10.4
生产数据的编辑
Page 10-32 EJS9AC-MB-10P-01

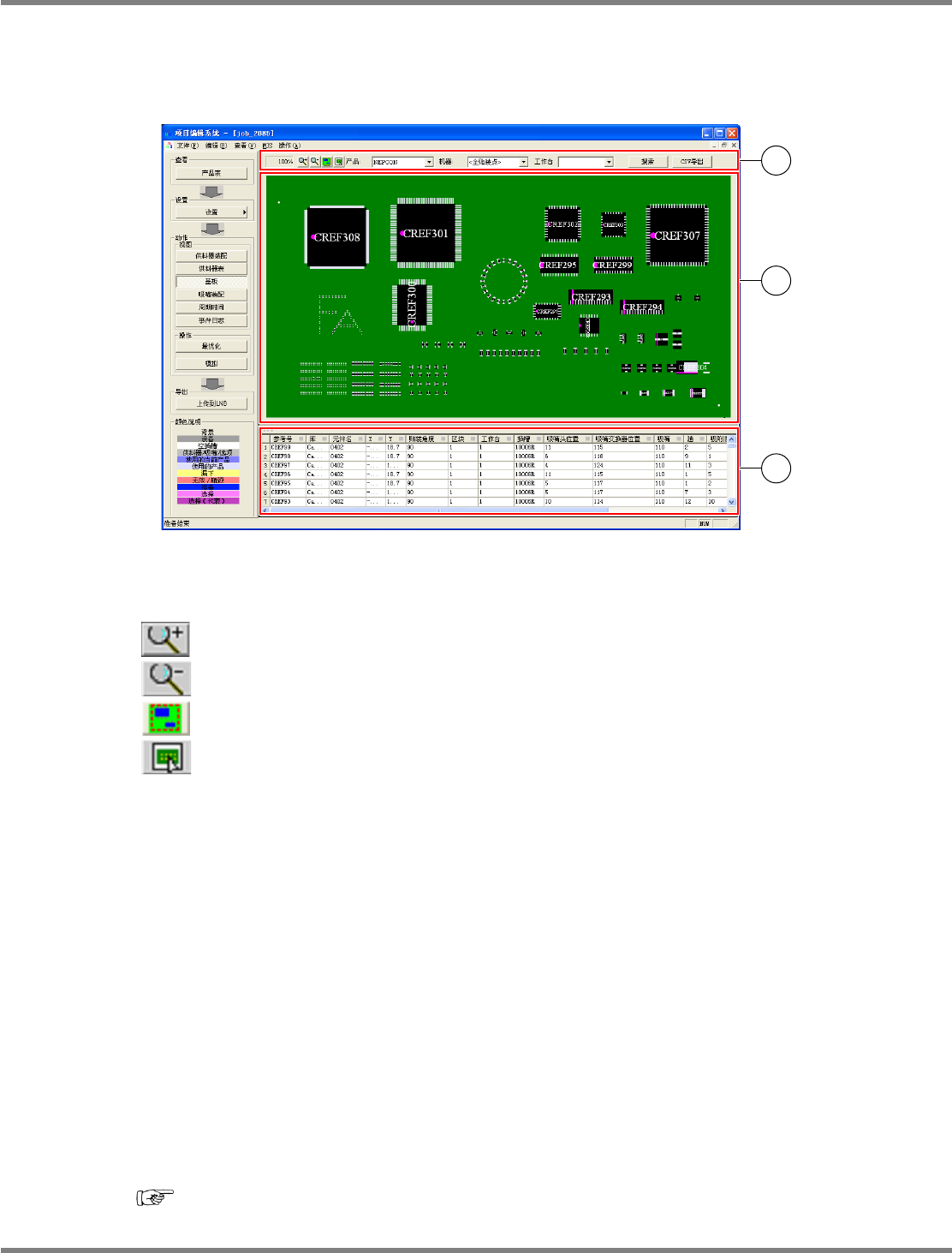

10.4.5
基板画面
通过基板画面确认基板上的元件装配、在哪一个机器上进行各实装点的实装。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
基板
]
。
① 画面显示控制部
(
放大显示
)
:
放大画面的显示倍率。
(
缩小显示
)
:
缩小画面的显示倍率。
(
扩大选择范围
)
:
在中心上扩大显示所选择的贴装点。
(
配合基板进行缩放
)
:
调节缩放，以使用当前的画面尺寸显示基板全体。
‘
产品
’
选择要显示的
PCB
。
‘
机器
’
按照各机器分开显示实装点。
[<
没有过滤器
>]
:
显示所有的实装点。
[(
机器名
)]
:
只显示在所选择的机器上进行实装的实装点。
[
检查
]
:
显示进行检查的实装点。
‘
工作台
’
在机器选择特定机器的情况下可选择。
[(
工作台名
)]
:
只显示在所选择的工作台上进行实装的实装点。
[
搜索
]
显示搜索元件的画面。
[CSV
导出
]
以
CSV
形式文件输出贴装点一览。
‘7.7.7
贴装点一览的
CSV
输出
’
LWS100204S-02C00
1
2
3
NPM-DGS
程序手册
10.4
生产数据的编辑
EJS9AC-MB-10P-01 Page 10-33
② 基板形象显示部
用图形显示所选择的
PCB
、机器的实装点。
将光标对准基板形象上的元件，则会显示该实装点的详细信息。
右击菜单
项目
说明
[
隐藏贴装点
]
隐藏所选择的元件。
‘7.7.6
隐藏贴装点
’
[
显示贴装点
]
重新显示隐藏的元件。
‘5.8.4
实装点的编辑
’
[ PCB
编辑
]
打开
PCB
编辑器后，编辑基板。能够进行添加和删除元件、贴装
点等操作。
‘5.8 PCB
编辑
’
‘ PCB
编辑器
’
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
编辑贴装
]
编辑实装点的坐标。
[
元件不为分配对象
]
从分配对象中取消所选择的元件。
[
封装旋转
]
配合封装而旋转元件数据。
‘9.4.2
供料器装配画面
’
‘
旋转封装
’
[
为编辑货盘数据
]
编辑托盘板数据。
‘7.4
供料器装配画面
’
‘
托盘板数据的编辑
’
[
跳过元件
]
跳过所选的元件。
[
跳过图形
]
跳过所选择的图形。
[
跳过实装点
]
跳过所选择的实装点。
[
贴装头检查跳过
]
跳过所选元件的检查。
‘7.7.2
跳过元件的检查
’
[
贴装点点胶跳过
]
跳过所选元件的点胶。
‘7.7.3
跳跃元件的点胶
’
[
复制部品名
]
将所选择元件名称复制到剪贴板上。
‘7.7.5
在基板画面上复制元件名称
’
左单击
在扩大显示基板的状态下，左单击基板上的
后等候片刻，光标会转为
。在这个状态
下移动光标，相应地基板图也会移动。
(
‘7.7.
基板画面
’
‘
左单击
’ )
在基板画面上可操作的功能如下
项目
说明
元件的搜索
‘9.4.5
基板画面
’
‘
基板画面上的元件搜索和替换
’
