NPM-DGS 程序手册 6.5 添加新的元件 Page 6-44 EJS9AC-MB-06P-02 6.5.3 编辑元件 在编辑元件画面上设定元件的形状、 供应形态、机器特定信息。 一般元件信息 元件形状信息 元件供应信息 机器特定信息 详细设定 元件菜单 ① 一般元件信息 一般元件信息的设定项目如下所示。 设定项目 项目 说明 ‘ 一般元件信息 ’ ‘ 描述 ’ 元件的有关说明 ( 任意 ) 。 ‘ 极化…
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-43
6.5.2
功能类别图片
在
<
功能类别图片
>
画面上选择功能类别。选择元件的功能类别时，点击目的的图片。
Parts060602S-01C00
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-44 EJS9AC-MB-06P-02

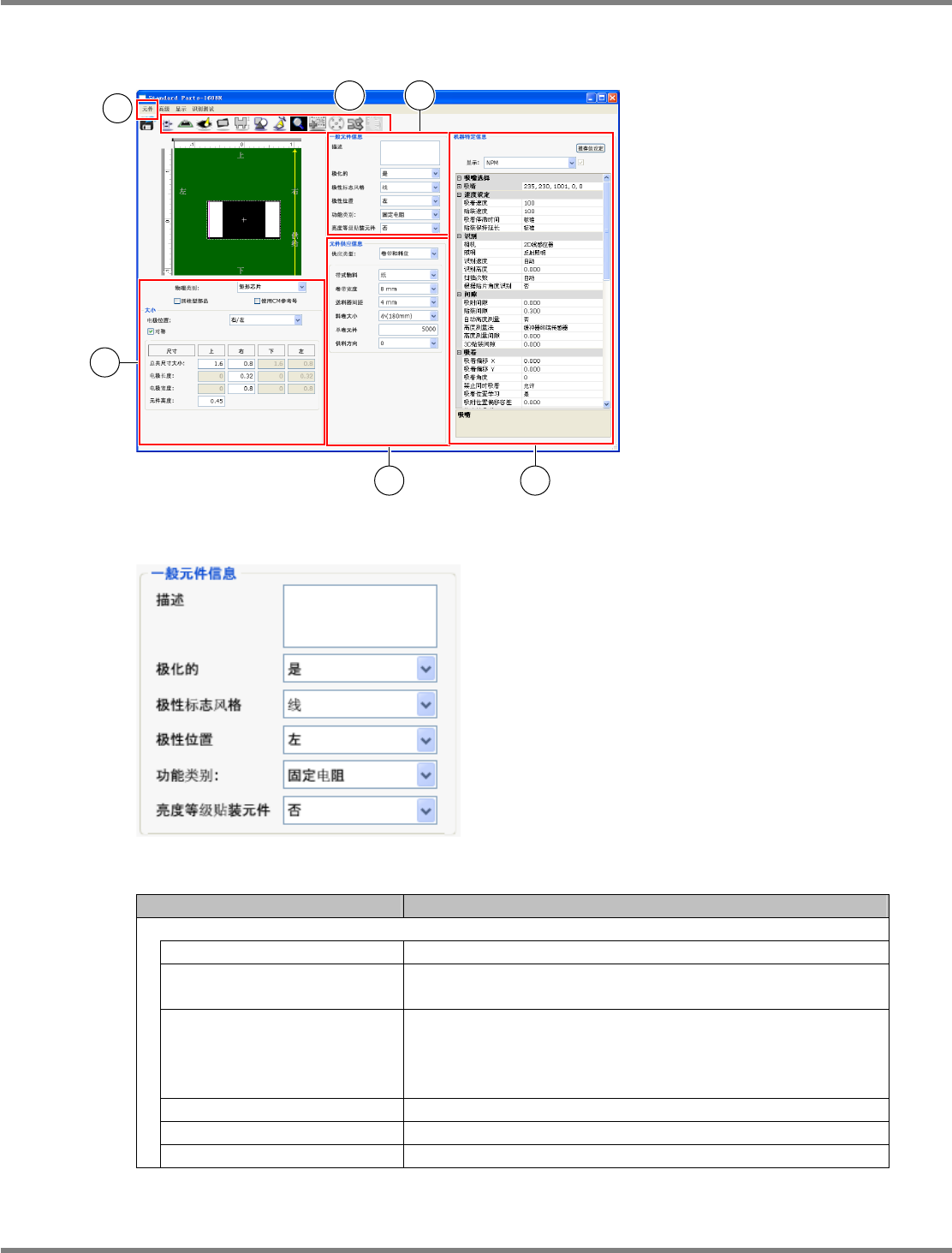

6.5.3
编辑元件
在编辑元件画面上设定元件的形状、供应形态、机器特定信息。
一般元件信息
元件形状信息
元件供应信息
机器特定信息
详细设定
元件菜单
① 一般元件信息
一般元件信息的设定项目如下所示。
设定项目
项目
说明
‘
一般元件信息
’
‘
描述
’
元件的有关说明
(
任意
)
。
‘
极化的
’
表示元件是否带有极性的标志。有极性时在元件图片上显示极性
标志。
‘
极性标志风格
’
在图片上描画极性标志时使用的图形。有以下
3
种。
• [
线
]
• [
点
]
• [
槽口
]
‘
极性位置
’
显示极性标志的位置。
‘
功能类别
’
元件的类别。
‘
亮度等级贴装元件
’
显示是否属于等级贴装元件的标志。
Parts060603S-02C01
Parts060603S-01C06
2
3
1
4
5
6
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-45
② 元件形状信息
元件形状信息的设定项目如下所示。
设定项目
(
共通
)
项目
说明
元件形状信息
‘
物理类别
’
元件的形状。有以下
4
种。
• [
矩形芯片
]
• [
引线形芯片
]
• [
球形芯片
]
• [
异形芯片
]
‘
圆柱型部品
’
请在元件形状为圆柱形时勾选。
<
例子
>
圆柱电阻、玻封二极管、圆柱形压缩器
‘
使用
CM
参考号
’
不自动决定识别处理，而相应
CM
的参考号来进行识别处理之际，
请在这个复选框内打勾。画面将会变更为右侧所示画面。
只有不拥有扩张数据的参考号
51 ~ 165
为对象。请对需要扩张
数据的元件进行通常的动作。
‘
尺寸
’
‘
总共尺寸大小
’
设定元件的最大外形尺寸。请在上
/
下中设定横向、在左
/
右中设定
纵向的尺寸。
‘
元件高度
’
设定从基板表面到元件最高部分为止的高度。
‘REF’
显示
CM
参考号。请参考右侧的说明来选择。按
[
…
]
，即能够从
一览中选择。
只能够对不拥有扩张数据的参考号
51 ~ 165
进行设定。
‘L’ / ‘W’
显示在
CM
所定义的元件尺寸。
因
REF
不同，纵向和横向的定义也不同。请参考元件定义图
a
进行设定。
‘Ref Ang’
请从
0 / 90 / 180 / -90
中选择供给角度。
请参考元件定义图
a
来设定元件的朝向。
Parts060603S-03C00
Parts060503S-40C00
a
