NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-150 EJS9AC-MB-05P-03 6 对要编辑的地方进行必要的设定， 点击 [ 应用 ] 。 7 点击 [ 确定 ] 。  关闭 < 标志编辑器 > 画面。 8 点击 [ 应用 ] 。 9 点击 [ 确定 ] 。  关闭 < 识别 – 识别标记 > 画面。  在 PCB 编辑器上反映出基板识别标记的 变更。 Project050701S-…

100%1 / 1144
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-149

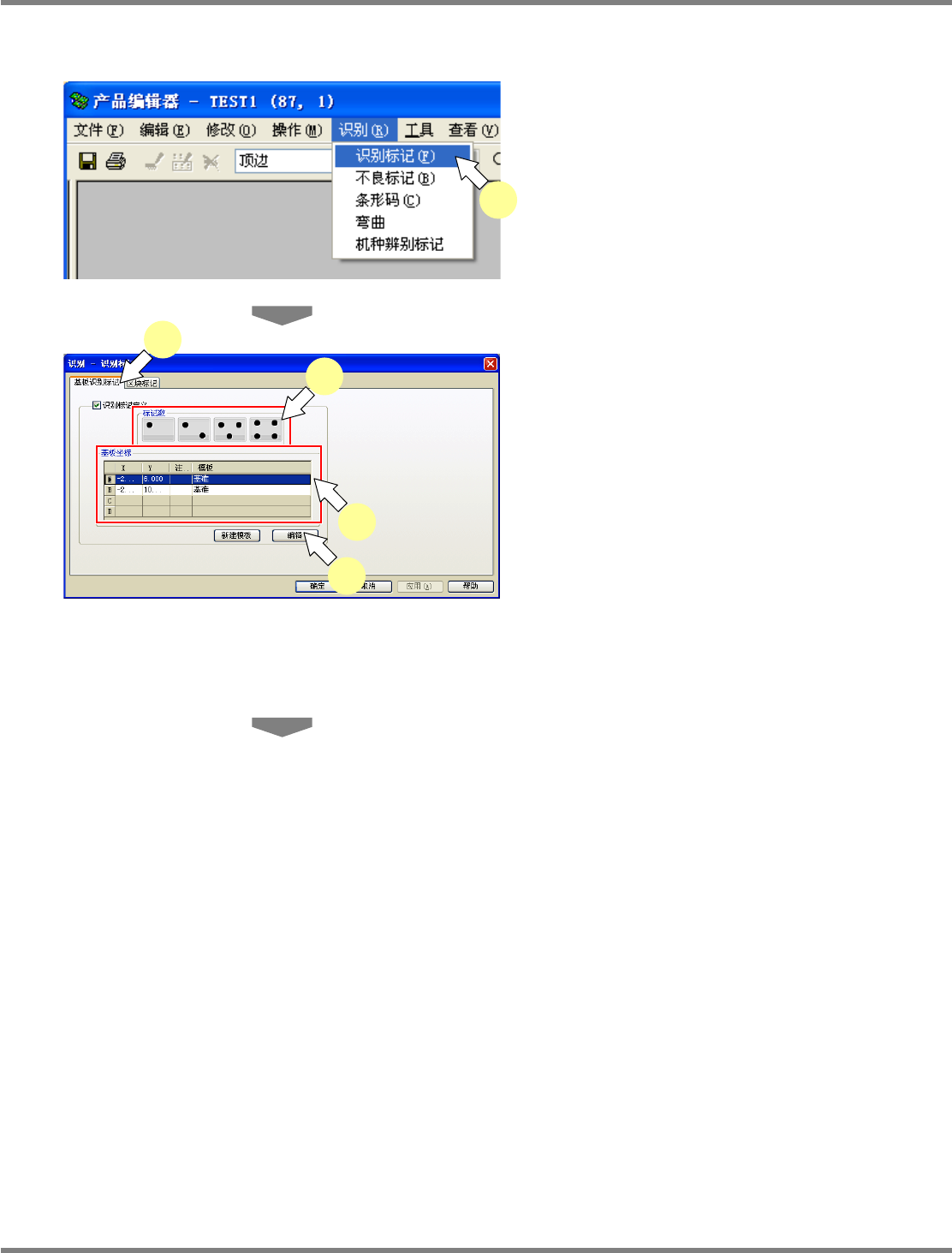

② 基板识别标记的编辑
1
选择菜单栏的
[
识别
]
[
识别标记
]
，或
者双击基板识别标记。
显示出
<
识别
–
识别标记
>
画面。
2
选择
[
基板识别标记
]
标签。
3
若要变更标记数，选择标记数。
4
选择要编辑的基板识别标记。
5
进行标记编辑时，点击
[
编辑
]
。
显示出
<
标志编辑器
>
画面。
如果不进行标记变更，请跳过步骤
5.
，进行步
骤
8.
的作业。
Project050802S-22C02
1
Project050802S-23C00
3
2
4
5
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-150 EJS9AC-MB-05P-03

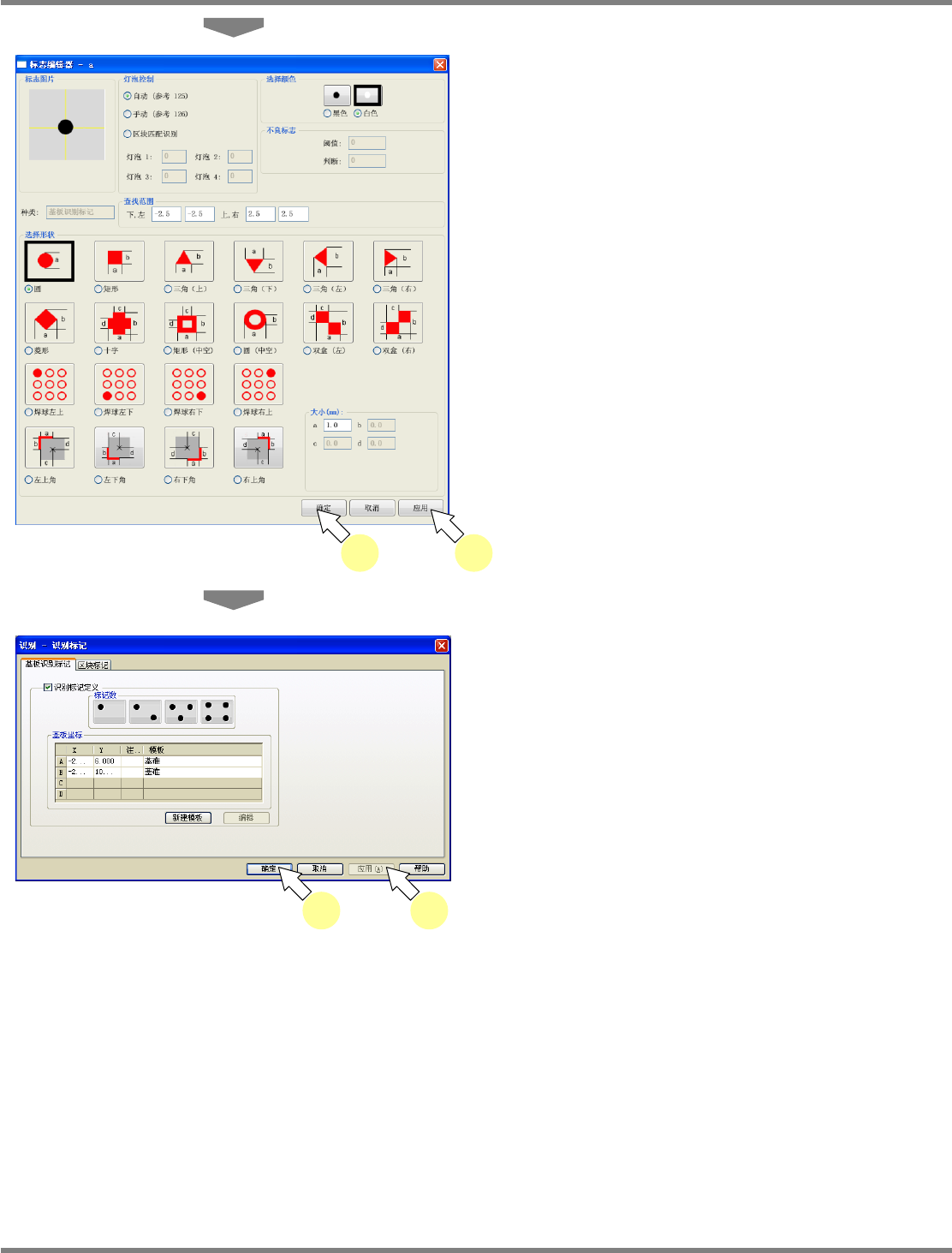

6
对要编辑的地方进行必要的设定，点击
[
应用
]
。
7
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
8
点击
[
应用
]
。
9
点击
[
确定
]
。
关闭
<
识别
–
识别标记
>
画面。
在
PCB
编辑器上反映出基板识别标记的变更。
Project050701S-01C05
7 6
Project050802S-25C00
89
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-151

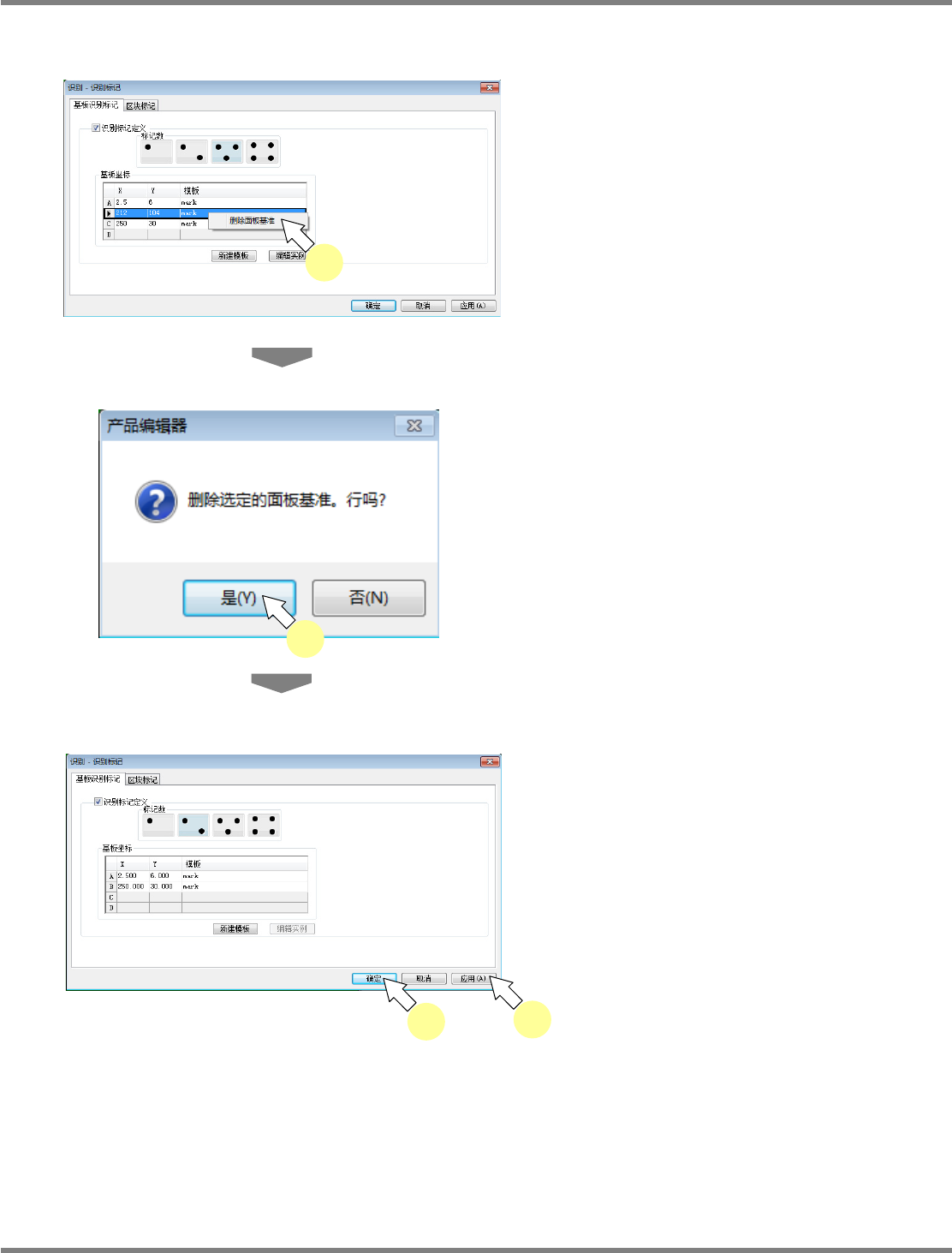

③ 选择删除面板识别基准
1
选择想要删除的面板基准后，点击右击
菜单的
[
删除面板基准
]
。
2
将显示确认对话框，点击
[
是
]
。
将删除所选择的删除识别基准，基准数量会减
少一个。
3
需要将变更反映至
PCB
时，请点击
[
确
定
]
或
[
应用
]
。
Project050802S-130C00
1
Project050802S-131C00
2
Project050802S-132C00
3
