NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 Page 13-12 ECS9AC-MB-13P-02 13.2 支撑销配置数据的编制功能 13.2.1 概要 在此功能下，可编制支撑销自动更换 功能所需的配置数据。 所谓支撑销的自动更换功能， 是指设备自动配置以往需要手动放置支撑销的功能。 通过本功能， 可 达到下述目的。 防止支撑销的配置失误。 在独立贴装的生产下，可在不停止对 面臂的情形下完全自动切换机种 。 …
NPM-DGS
程序手册
13.1
等级贴装功能
ECS9AC-MB-13P-02 Page 13-11
⑤ 等级贴装元件的元件用完时的设备动作设定
当等级贴装元件用完时，需要设定设备动作。
1
设定
‘
亮度等级贴装
’
的元件用完时的
项目。
项目
设定内容
‘1
区块内元件用完贴装点取消
’
当元件用完时，设定是否从相同区块内相同供料器所实装的实装
点中，取消全部尚未实装元件的实装。
‘
１区块内元件用完预知即停止
’
为了预先防止从相同区块内的不同等级编带进行实装，而进行下
述设定
:
管理剩余数量，并比较当前的剩余数量和每个区块所使
用的元件点数，当剩余数量不足之际，不开始实装而是否设定为
元件用完。通过设定本项目，能够预先防止生产中途区块的实装。
在生产中，等级贴装元件用完时的示意图。
Howto130103S-05C00
1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-12 ECS9AC-MB-13P-02
13.2
支撑销配置数据的编制功能
13.2.1
概要
在此功能下，可编制支撑销自动更换功能所需的配置数据。
所谓支撑销的自动更换功能，是指设备自动配置以往需要手动放置支撑销的功能。通过本功能，可
达到下述目的。
防止支撑销的配置失误。
在独立贴装的生产下，可在不停止对面臂的情形下完全自动切换机种。
支撑销的自动更换功能受下述限制。
只可在安装了支撑销自动更换单元的设备上使用。
可在各设备上设定的支撑销的最多数量如下所示。
NPM-D :
1 ~ 20
个
NPM-D2 :
1 ~ 16
个
(
短规格
)
1 ~ 20
个
(
长规格
)
NPM-TT :
1 ~ 30
个
NPM-W :
1 ~ 20
个
( L
≦
350 mm )
1 ~ 40
个
( L
＞
350 mm )
支撑销的间隔需要保持
16 mm
以上
(X
、
Y
方向
)
的空间。

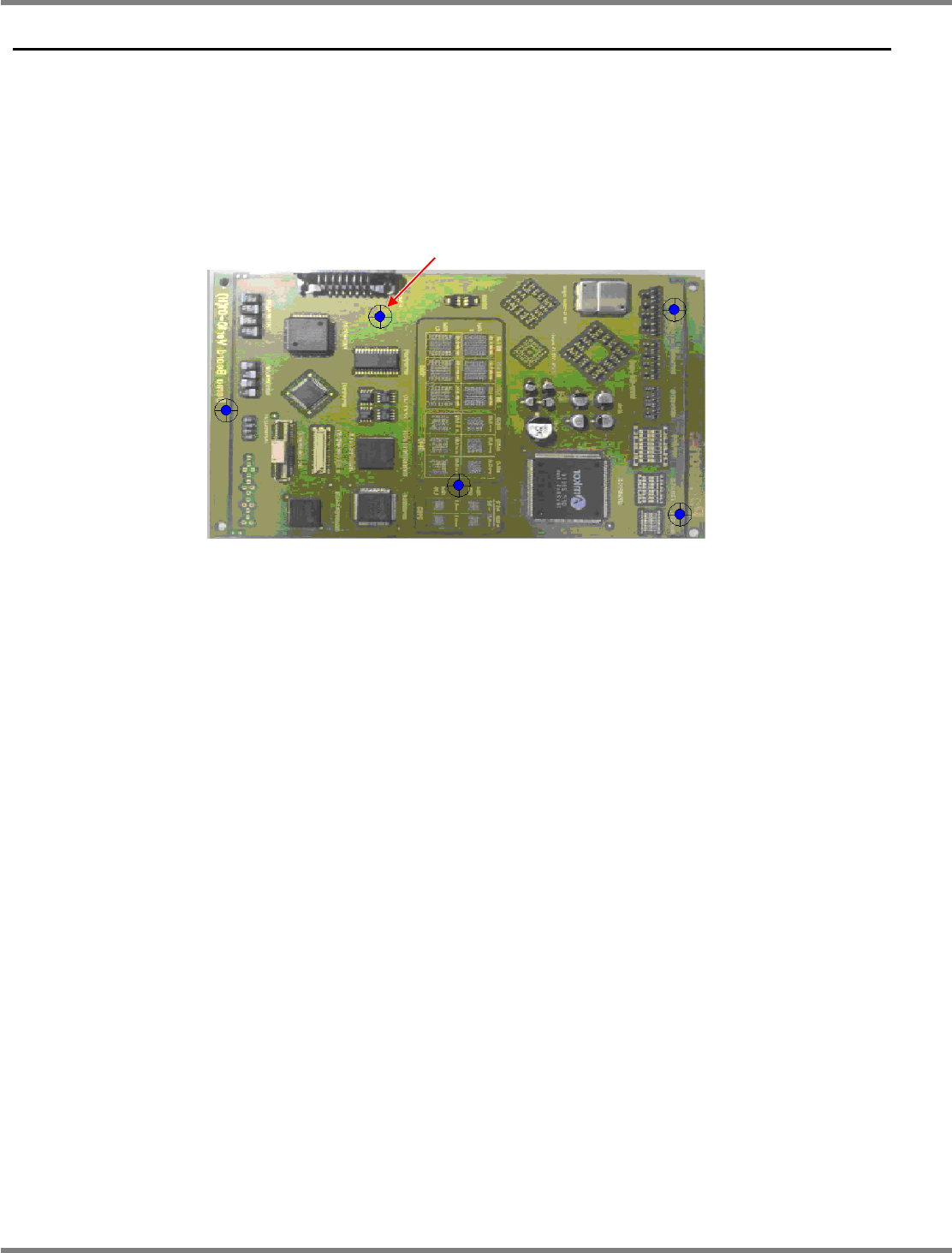

设定支撑销后的基板示意图
Howto130201S-01C00
支撑销
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-13
13.2.2
功能
在
DGS
上编制支撑销的配置位置时，可使用下述功能。
① 将支撑销侧作为图像而读取，并确认到不会与支撑销侧的元件相接触的同时，可指定支撑销的位置。
② 需要进行分割贴装的基板，可在第
1
贴装位置、第
2
贴装位置下确认支撑销的配置。
③ 可对每个设备设定支撑销的设定有无。

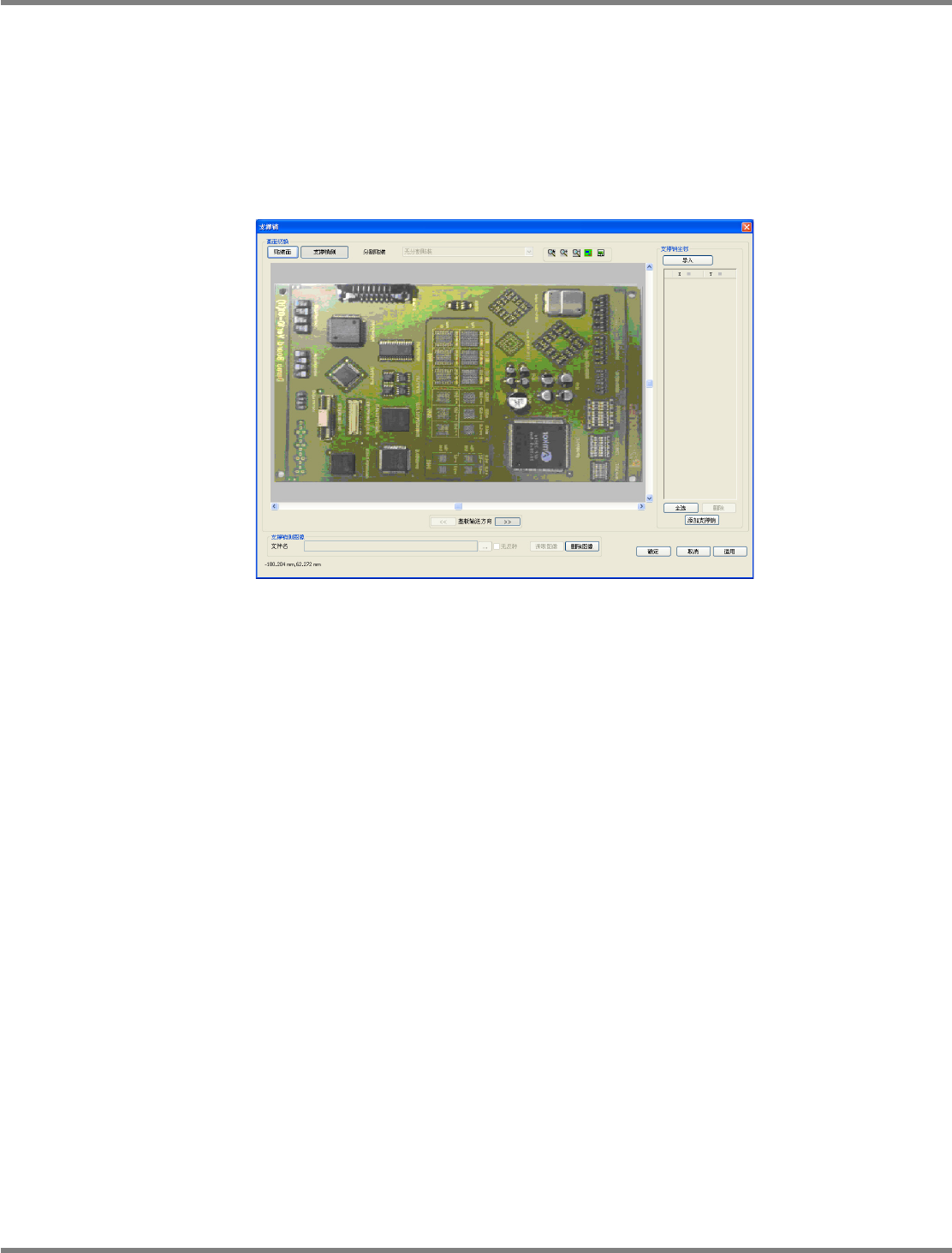

支撑销画面的读取示意图
Howto130202S-01C00
