NPM-DGS 程序手册 13.3 大基板的贴装 ECS9AC-MB-13P-02 Page 13-51 13.3.2 编制数据的步骤 请按照下述步骤设定如上所述的识别 标记 ( 图形标记 ) 与识别方法。 识别标记的设定 (PCB 编辑器 ) 1 在 PCB 编辑器下，选择菜单栏的 [ 识 别 ] [ 识别标记 ] 。 2 勾选基板识别标记选项的 ‘ 识别标记定 义 ’ 。 3 选择 3 点或 4 点的标记数量。 4 考虑生产…
NPM-DGS
程序手册
13.3
大基板的贴装
Page 13-50 ECS9AC-MB-13P-02
设定
3
点识别标记时，需要在分割贴装①、②都能够进行
2
点识别的范围内设定识别标记。如图
2
所示，分割贴装①、②都使用一个识别标记。
设定
4
点的识别标记时，需要在分割贴装①、②内存在
2
点或者
3
点的识别标记。如图
3
所示，
分割贴装①、②的贴装区域内存在
3
点的识别标记，因此可进行
2
点识别、
3
点识别双方的识别。
如上所示，在编辑大基板的数据时，请在考虑到分割贴装的情形下设定识别标记。另外，
2
点识别
有利于提高生产
TACT TIME
，而
3
点识别利于提高识别精度。
关于
3
点、
4
点标记的设定，需要在设备上决定识别
2
点还是识别
3
点。识别
2
点时，请在基板
数据上设定
3
点的标记
;
识别
3
点时，请在基板数据上设定
4
点的标记。
即使在生产线上只存在一个需要进行分割贴装的设备，也需要进行识别标记的设定。
另外，在使用图形标记的情形下，也与识别标记相同，需要在分割贴装①、②的贴装区域内设定
2
点以上的图形标记。
(
参照图
4)
350 mm
350 mm
在分割贴装①下识别
在分割贴装②下识别
图
2 :
设定了
3
点识别标记的
2
点识别示例
(NPM-D)
350 mm
350 mm
在分割贴装①下识别
图
3 :
设定了
4
点识别标记的示例
(NPM-D)
虚线为使用
3
点识别时的识别方法
在分割贴装②下识别
图
4 :
设定了图形标记的示例
(NPM-D)
350 mm
350 mm
图形标记
NPM-DGS
程序手册
13.3
大基板的贴装
ECS9AC-MB-13P-02 Page 13-51

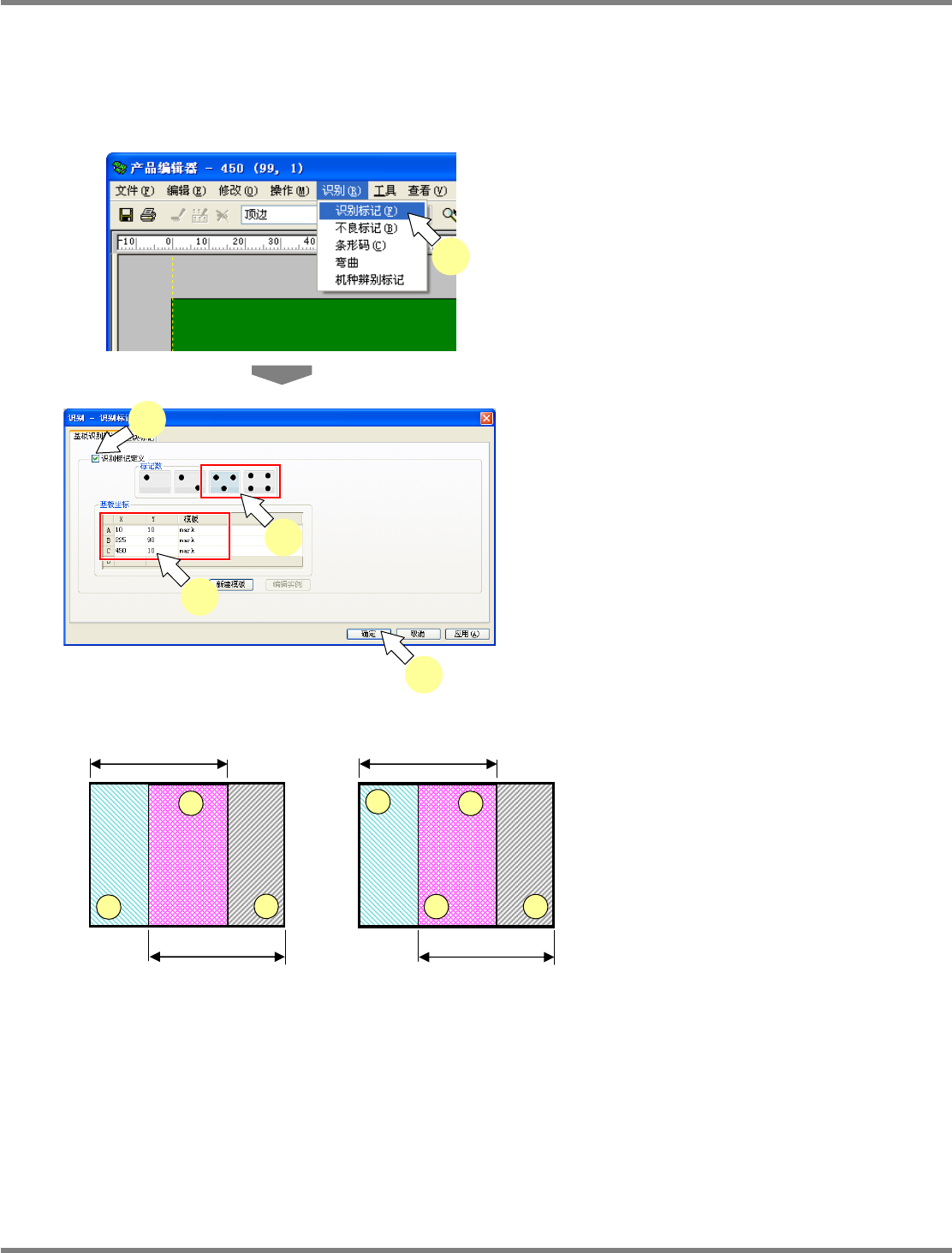

13.3.2
编制数据的步骤
请按照下述步骤设定如上所述的识别标记
(
图形标记
)
与识别方法。
识别标记的设定
(PCB
编辑器
)
1
在
PCB
编辑器下，选择菜单栏的
[
识
别
]
[
识别标记
]
。
2
勾选基板识别标记选项的
‘
识别标记定
义
’
。
3
选择
3
点或
4
点的标记数量。
4
考虑生产线上的设备，在能够应用分割
贴装区域的范围内设定识别标记。
(
図
1
、
2
为
NPM-D
的示例
)
5
点击
[
确定
]
。
Howto130202S-01C00
1
Howto130202S-02C00
2
3
5
4
图
1 : 3
点标记数
350 mm
350 mm
A
B
C
图
2 : 4
点标记数
350 mm
350 mm
A
C
DB
NPM-DGS
程序手册
13.3
大基板的贴装
Page 13-52 ECS9AC-MB-13P-02

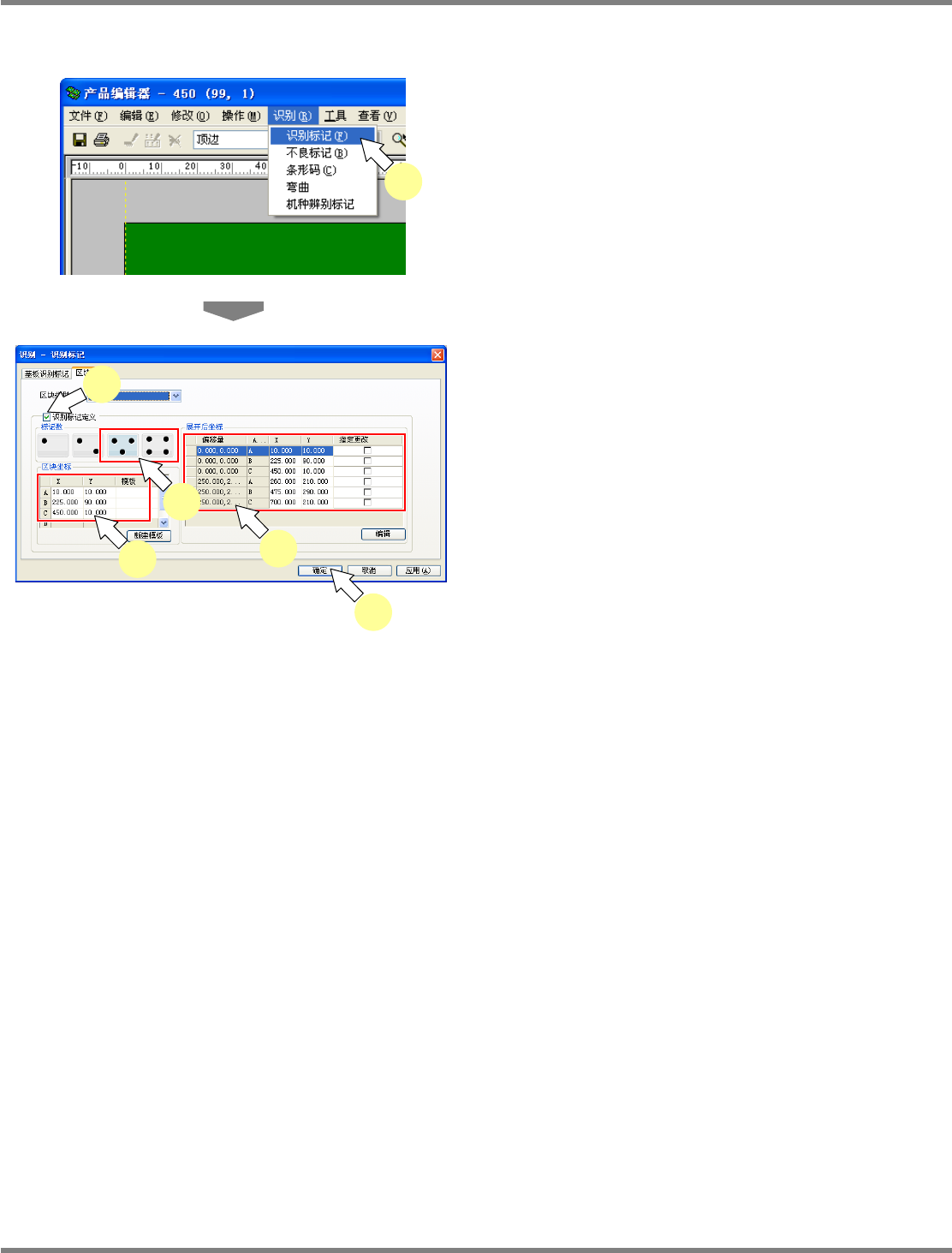

图形标记的设定
(
产品编辑器
)
1
在产品编辑器下，选择菜单栏的
[
识别
]
[
识别标记
]
。
2
勾选图形标记选项的
‘
识别标记定义
’
。
3
选择
3
点或
4
点的标记数量。
4
考虑生产线上的设备，在能够应用分割
贴装区域的范围内设定识别标记。
5
变更每个偏移量的设定。
6
点击
[
确定
]
。
Howto130202S-01C00
1
Howto130202S-03C00
2
6
4
5
3
