NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-159
8

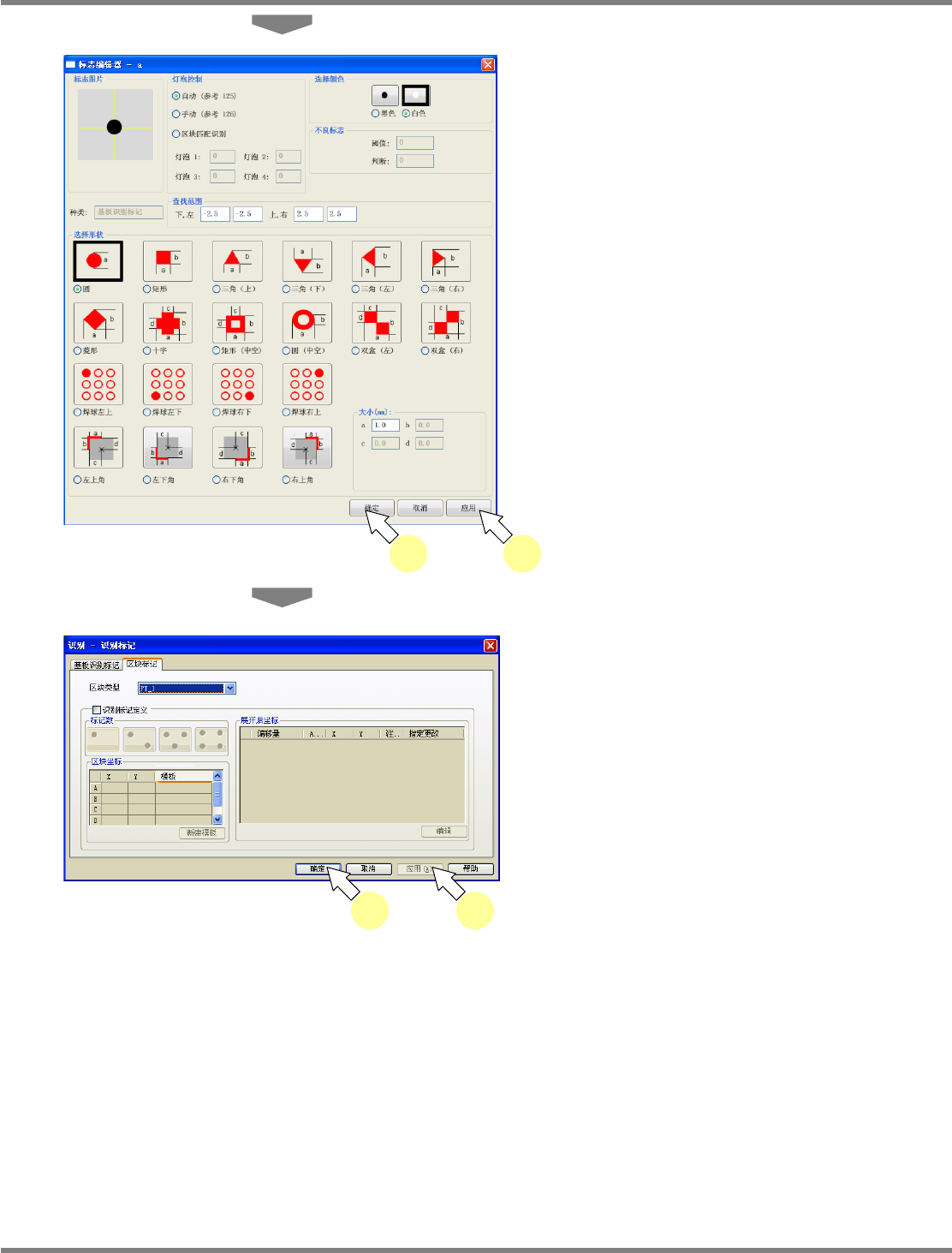

对要编辑的地方进行必要的设定，点击
[
应用
]
。
9
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
10
点击
[
应用
]
。
11
点击
[
确定
]
。
关闭
<
识别
–
识别标记
>
画面。
在
PCB
编辑器上反映出图形识别标记的变更。
Project050701S-01C05
9 8
Project050802S-39C00
11 10
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-160 EJS9AC-MB-05P-03
③ 图形基准的选择删除
1
选择想要删除的图形基准后，点击右击
菜单的
[
删除图形基准
]
。
2
将显示确认对话框，点击
[
是
]
。
将删除所选择的图形基准，且基准数会减少一
个。
需要将变更反映到
PCB
时，请点击
[
确定
]
或
[
应
用
]
。
Project050802S-135C00
1
Project050802S-136C00
2
Project050802S-137C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-161
④ 在产品编辑器上选择删除图形基准
1
在产品编辑器上选择想要删除的图形
基准后，点击右击菜单的
[
删除所选中的
步骤
]
。
2
将显示确认对话框，点击
[
是
]
。
将从产品编辑器上删除所选择的图形基准。
Project050802S-138C00
1
Project050802S-136C00
2
PProject050802S-139C00
