NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-152 EJS9AC-MB-05P-03

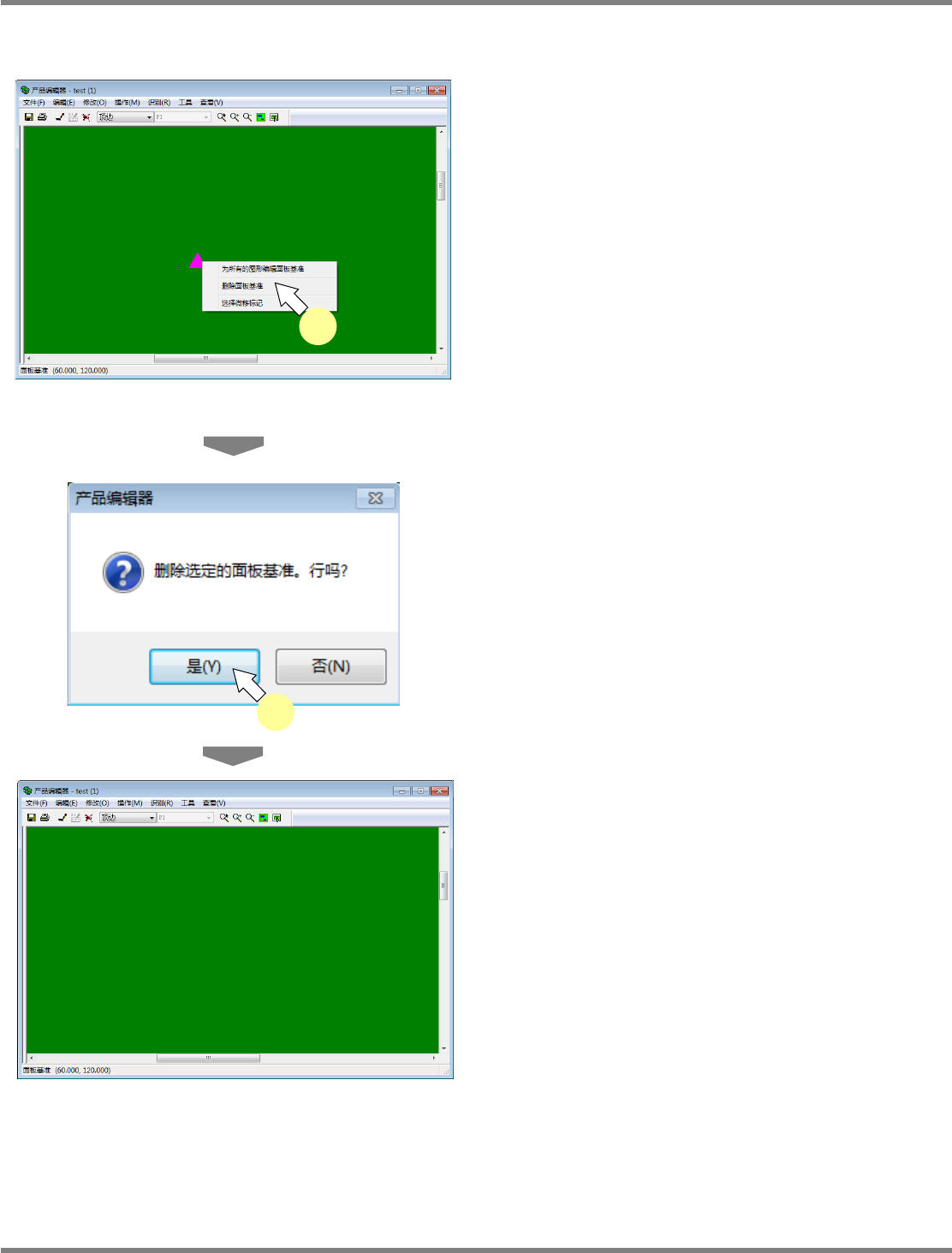

④ 在产品编辑器上选择删除面板基准
1
在产品编辑器上选择想要删除的面板
基准后，点击右击菜单的
[
删除面板基
准
]
。
2
将显示确认对话框，点击
[
是
]
。
将从产品编辑器上删除所选择的删除基板识别
基准。
Project050802S-133C00
1
Pro
j
ect050802S-131C00
2
Project050802S-134C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-153
⑤ 基板识别标记的删除
1
选择菜单栏的
[
识别
]
[
识别标记
]
，或
者双击基板识别标记。
显示出
<
识别
–
识别标记
>
画面。
2
选择
[
基板识别标记
]
标签。
3
将
‘
识别标记定义
’
栏中打的勾子去掉。
4
点击
[
应用
]
。
5
点击
[
确定
]
。
关闭
<
识别
–
识别标记
>
画面。
在
PCB
编辑器上删除基板识别标记。
Project050802S-26C02
1
Project050802S-27C00
4
2
3
5
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-154 EJS9AC-MB-05P-03
图形识别标记
显示项目
项目
说明
‘
展开后坐标
’
‘
偏移量
’
显示图形识别标记的
X
、
Y
坐标的偏移。
‘ABCD’
显示图形识别标记归属于
A
点
~ D
点中的哪一个。
设定项目
项目
说明
‘
区块类型
’
选择对哪一个图形类型进行设定。
‘
识别标记定义
’
使用图形识别标记时打勾。
‘
标记数
’
设定图形识别标记的数值。
‘
区块坐标
’
‘X’
设定作为图形识别标记基准的
X
坐标。
‘Y’
设定作为图形识别标记基准的
Y
坐标。
‘
模板
’
使用于本图形标记的模板标记。可以选择在
‘5.7
标记设定
’
中编制
的模板标记。在拉下菜单里显示可参照的模板标记。
‘
展开后坐标
’
‘X’
从图形识别标记基准的
X
坐标位置起移动与偏移的
X
坐标一样的
距离，并对其位置进行设定。
‘Y’
从图形识别标记基准的
Y
坐标位置起移动与偏移的
Y
坐标一样的
距离，并对其位置进行设定。
‘
注释
’
输入关于图形识别标记的说明。
‘
指定更改
’
显示用户是否已变更图形识别标记的
X
、
Y
坐标。
Project050802S-28C00
