NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-03 Page 5-79
6

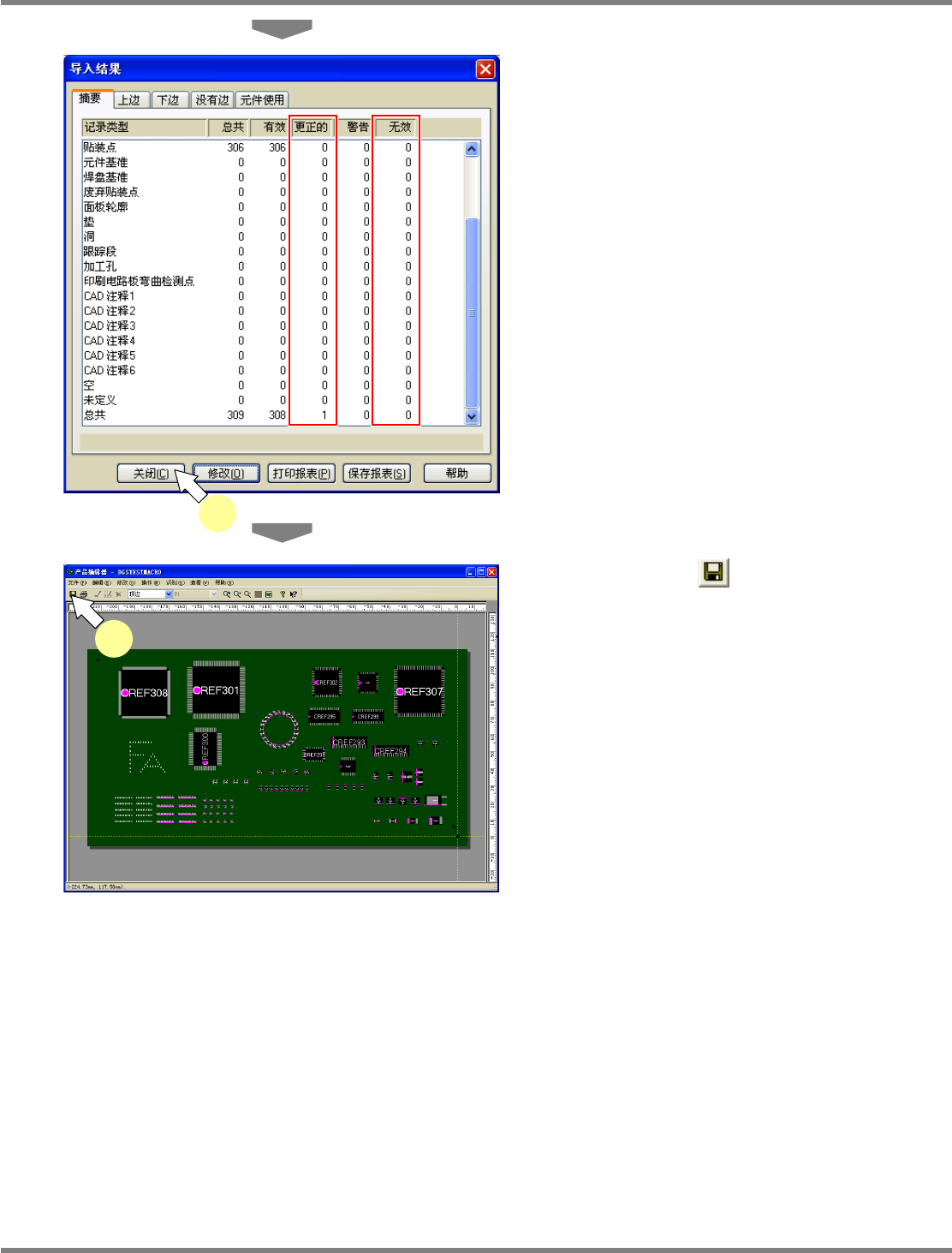

确认
‘
无效
’
的合计是否为
0
，如果确认
错误的原因已被全部修正，点击
[
关闭
]
。
7
点击工具栏
，或者选择菜单栏的
[
文件
]
[
保存
]
，保存导入的
PCB
。
Project050300S-10C00
7
Project050300S-09C00
6
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
Page 5-80 EJS9AC-MB-05P-03
① 要点标签
全面显示基板正面，反面的获取结果。
显示项目
项目
说明
‘
记录类型
’
显示导入时的
CAD
宏的所有记录类型。
‘
总共
’
显示各记录类型当中的记录的合计。
‘
有效
’
显示各记录类型当中的有效记录的合计。
‘
更正的
’
显示各记录类型当中的被正确修正的记录的合计。
‘
警告
’
显示各记录类型当中的警告记录的合计。
‘
无效
’
显示各记录类型当中的不正确记录的合计。
按钮
按钮
说明
[
关闭
]
关闭
<
导入结果
>
画面。
[
修改
]
可以开始不正确记录的修正。
[
打印报表
]
印刷所有标签的报告。
[
保存报表
]
以文本格式保存所有标签的报告。
[
帮助
]
参阅帮助。
有关按钮动作的内容是一样的，因而在此之后不再说明。
Project050300S-11C00
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-03 Page 5-81
② 正面标签
只显示基板正面的记录。
显示项目
项目
说明
‘
记录类型
’
显示导入中的
CAD
宏的所有记录类型。
‘
总共
’
显示各记录类型当中的记录的合计。
‘
有效
’
显示各记录类型当中的有效记录的合计。
‘
更正的
’
显示各记录类型当中的被正确修改的记录的合计。
‘
警告
’
显示各记录类型当中的警告记录的合计。
‘
无效
’
显示各记录类型当中的不正确记录的合计。
Project050300S-12C00
