NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 Page 13-48 ECS9AC-MB-13P-02 ② 从 PPD 数据的导入 1 点击 [ 导入 ] 。 将显示 < 使用 / 未使用导入 > 画面。 2 对 ‘ 导入源 ’ 选择 ‘PPD 数据 ’ 。 即可一览显示 PPD 管理员所管理的生产数据。 3 选择需要导入的生产数据。 将会在导入设定画面上一览显示包含 在生产数 据中的 PCB 一览…
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-47

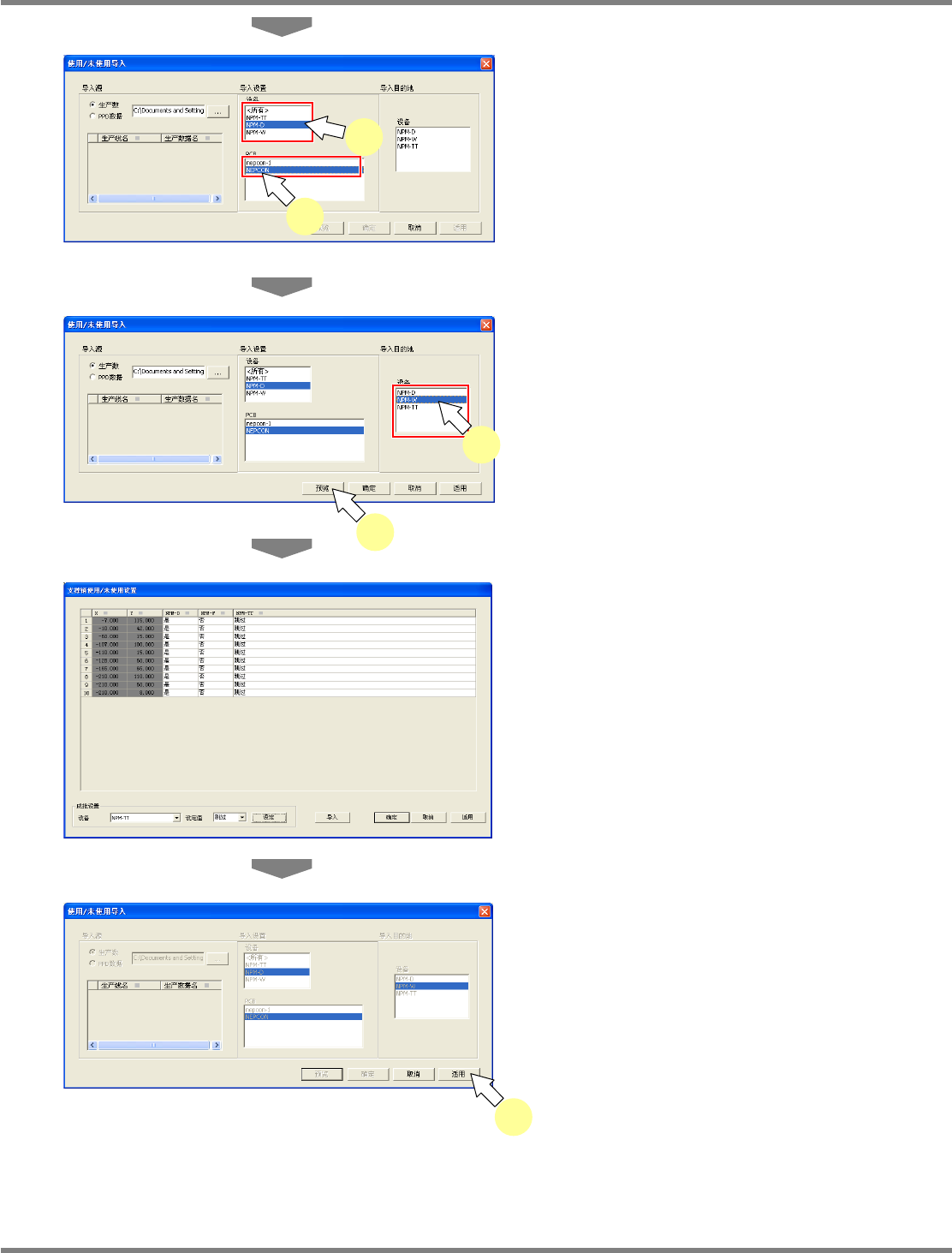

6
选择
‘
设备
’
。
7
选择
‘PCB’
。
将在导入的设定画面上，显示包含在生产数据
中的
PCB
一览。
8
选择导入目的地的
‘
设备
’
。
选择导入目的地后，
[
预览
]
、
[
确定
]
、
[
使用
]
即会
转为可选择的状态。
此时，如果点击
[
确定
]
或
[
使用
]
，可不进行预
览而进行导入。
9
点击
[
预览
]
。
点击预览后，将会在
<
支撑销使用
/
未使用设
置
>
画面上，暂时显示所导入的结果。
10
点击
[
使用
]
。
将会反映导入结果。
无需反映时，按
[
取消
]
即可返回原状。
Howto130207S-18C00
Howto130207S-16C00
6
7
Howto130207S-17C00
8
9
Howto130207S-19C00
10
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-48 ECS9AC-MB-13P-02
② 从
PPD
数据的导入
1
点击
[
导入
]
。
将显示
<
使用
/
未使用导入
>
画面。
2
对
‘
导入源
’
选择
‘PPD
数据
’
。
即可一览显示
PPD
管理员所管理的生产数据。
3
选择需要导入的生产数据。
将会在导入设定画面上一览显示包含在生产数
据中的
PCB
一览。
4
执行
‘
①
从生产数据的导入
’
的步骤
6.
~ 10.
来进行导入。
Howto130207S-13C00
1
Howto130207S-20C00
2
Howto130207S-21C00
3
NPM-DGS
程序手册
13.3
大基板的贴装
ECS9AC-MB-13P-02 Page 13-49
13.3
大基板的贴装
13.3.1
概要
所谓的大基板，是指需要在设备上进行分割贴装尺寸的基板。
大基板的定义因设备不同而有所不同，在基板搬送方向下，超出下述尺寸的基板即为大基板，并在
设备上进行分割贴装。
• NPM-D : 350mm
• NPM-D2 :
260mm (
短规格
)
350mm (
长规格
)
• NPM-W : 750mm
在目前的
CM
设备上，不能进行分割贴装。
例如，在
NPM-D
上贴装超出
350 mm
的基板
( 510 mm
×
360 mm )
时，将会如图
1
所示，分
割为分割贴装①与分割贴装②这两个范围后再进行贴装。
另外，在进行分割贴装时，设备将会在分割贴装①、②实施补正，因此需要在基板数据上设定
3
处或
4
处识别标记。
图
1 : NPM-D
的超出
350 mm
的基板的动作
搬送方向
分割贴装①
基板
: 510 mm
×
360 mm
分割贴装②
基板
: 510 mm
×
360 mm
滑动贴装中
