Das Eigengewicht des Moduls ist sehr gering im Verhältnis zu seiner Tragfähigkeit. 3
Durch den Schlauchanschluß (6) der Lastträgerplatte strömt Luft über die Eingangslöcher (7) in
den Balg sowie in den Innenraum des Luftkissens. 3
3.3 Verbindung mit Transportgut
Die Luftkissenmodule werden meist lose unter dem Transportgut eingesetzt, z.B. bei Maschinen-
umzügen (siehe Bild 16 Seite - 30). Sie können aber auch in Kassetten oder fest montiert werden.3
Betriebsanleitung Luftkissentransportsystem für SIPLACE
3.3 Verbindung mit Transportgut Ausgabe 10/99
12
Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99 4.1 Festigkeit
13
4 Bodenbeschaffenheit für Luftkissen-
transporte
Die optimale Funktion von Luftkissentransportgeräten erzielt man auf Böden, die luftdicht, glatt
und eben sind. Die meisten Böden moderner Hallen erfüllen diese Anforderungen: z.B. geschlif-
fene Betonböden mit einer Kunststoffversiegelung gegen Abrieb und Staub. Die Dehnungsfugen
sind mit einer elastischen Masse gefüllt. 4
Der Boden bzw. die Unterlage muß luftdicht sein, damit sich der zwischen dem Lastträger und
dem Boden liegende Gummibalg als Luftkissen aufblasen kann. 4
Die Unterlage muß glatt sein, damit ein Luftfilm zwischen Gummibalg und Boden bei minimalem
Luftverbrauch entsteht. Auf diesem Luftfilm wird das Transportgut praktisch reibungslos verscho-
ben. 4
Die Unterlage muß waagrecht, d.h. ohne Gefälle sein, damit das Transportgut aufgrund der ge-
ringen Reibung nicht selbsttätig weggleitet. 4

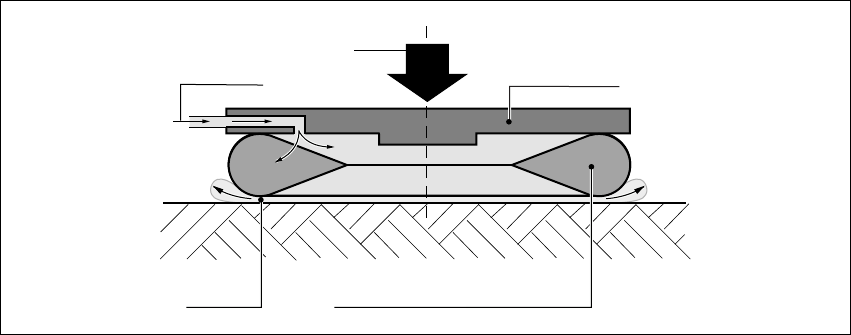

Abb. 4 - 1 Querschnitt durch Luftkissenmodul im Betrieb
4.1 Festigkeit
Die spezifische Belastung auf der Unterlage ist bei Luftkissen durch ihre große Fläche, Elastizität
und geringes Eigengewicht im Vergleich zu Fahrzeugen auf Rädern oder Panzerrollen sehr ge-
ring. Empfindliche Oberflächen wie z.B. Parkett, Linoleum, Klinkerplatten oder Flächen mit Fuß-
bodenheizung können ohne Beschädigungen schwere Lasten auf Luftkissen tragen. Natürlich
muß die zulässige Deckenbelastung berücksichtigt werden. Aber auch hier bieten Luftkissen
große Vorteile. 4
Last
Druckluft Trägerplatte
Luftfilm Gummibalg dichtet und hebt
