Betriebsanleitung Luftkissentransportsystem für SIPLAC E 5.2 Transportgut vorbereit en Ausgabe 10/99 22 : Achte n Sie dar auf, da ß die Überl appung im mer in Transpor trichtun g erfolgt ! : Blec he können evtl. auch stu…

Luftkissentransportsystem für SIPLACE Betriebsanleitung

Ausgabe 10/99 5.1 Transportstrecke vorbereiten

5 Bedienungsanleitung

Luftkissentransportsysteme sind in ihrer Konzeption so aufgebaut, daß bei Transporten praktisch

keine schwerwiegenden Fehler gemacht werden können, wenn die angegebenen Punkte wie

Nutzlast, Druckluftversorgung und Bodenbeschaffenheit eingehalten werden. 5

Das Folgende soll Ihnen die Transporte erleichtern: 5

5.1 Transportstrecke vorbereiten

GEFAHR

Die Tragfähigkeit der Decke (Boden) darf nicht überschritten werden. 5

: Reinigen Sie den Boden von Metallspänen, Schmutz u.ä. - es könnte zu erhöhtem Verschleiß

oder Beschädigung des Luftkissens führen.

: Prüfen Sie die Bodenoberfläche:

Sie soll dicht und glatt sein (siehe Tab. 4.3 - 1).

: Kleben Sie Risse mit Klebeband ab oder decken Sie sie mit 0,5 mm bis max. 1 mm dicken Ble-

chen ab.

Abb. 5.1 - 1 Überlappendes Abdecken mit Blechtafeln

Transportrichtung

Blech 0.5 bis 1.0 mm

Bleche überlappen

und evtl. abkleben

Luftkissen

Last

Betriebsanleitung Luftkissentransportsystem für SIPLACE

5.2 Transportgut vorbereiten Ausgabe 10/99

: Achten Sie darauf, daß die Überlappung immer in Transportrichtung erfolgt!

: Bleche können evtl. auch stumpf gestoßen ausgelegt werden.

: Decken Sie rauhe Böden, Kanalschächte etc. mit 1 mm dicken Blechtafeln ab.

: Klebestellen müssen sauber sein, bevor das Klebeband aufgebracht wird!

: Beachten Sie Hindernisse wie Türbreiten, Türhöhen, Türschwellen etc.

Wenn die Luftkissen unter das Transportgut geschoben werden können: 5

Transporthöhe = Höhe des Transportguts + Hubhöhe 5

bzw. wenn das Transportgut auf die Luftkissen gestellt wird: 5

Transporthöhe = Höhe des Transportguts + Hubhöhe + Luftkissenmodulhöhe 5

WARNUNG QUETSCHGEFAHR 5

: Bei nicht waagrechten Böden vorbereitende Maßnahmen gegen Weggleiten treffen!

5.2 Transportgut vorbereiten

Abb. 5.2 - 1 Aufteilung der Luftkissen um den Transportgut-Schwerpunkt

: Um gute Stabilität zu erreichen, ordnen Sie vier oder mindestens drei Luftkissenmodule mög-

lichst weit auseinander unter dem Transportgut an.

Last-Schwerpunkt

Luftkissentransportsystem für SIPLACE Betriebsanleitung

Ausgabe 10/99 5.2 Transportgut vorbereiten

: Der Lastschwerpunkt soll möglichst zentrisch zwischen den Modulen liegen.

: Schräglage der Luftkissen ist zu vermeiden.

Warnung:

Auf dem Transportgut befindliche lose oder bewegliche Teile müssen festgemacht werden - sonst

könnten Menschen durch herabfallende oder ausschwenkende Teile verletzt werden. Vorste-

hende spitze oder scharfe Kanten und Teile müssen entsprechend abgesichert werden.

WARNUNG VERLETZUNGSGEFAHR

Auf dem Transportgut muß alles abgesichert werden, das, wenn es beschädigt wird, eine Gefahr

hervorrufen könnte (z.B. Glas, Austritt von Gasen oder Flüssigkeiten). Darauf befindliche Behälter

mit Flüssigkeiten müssen verschlossen sein. 5

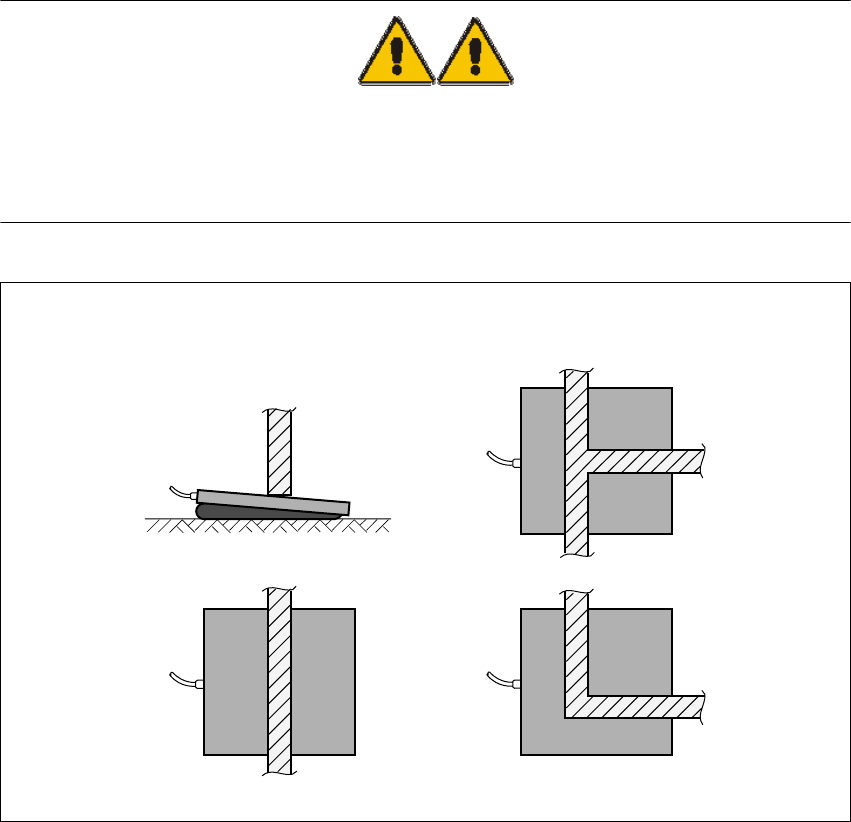

Abb. 5.2 - 2 Auflagemöglichkeiten / -stellungen

: Die Auflagefläche darf nicht zu schmal sein, sonst könnte das Luftkissen kippen.

: Die Berührungsfläche des Transportguts soll möglichst 2/3 der Luftkissen-Trägerplatte abdek-

ken.

RichtigFalsch
