Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99 6.3 Standard-Luftkissentransportsystem
39
6.3 Standard-Luftkissentransportsystem

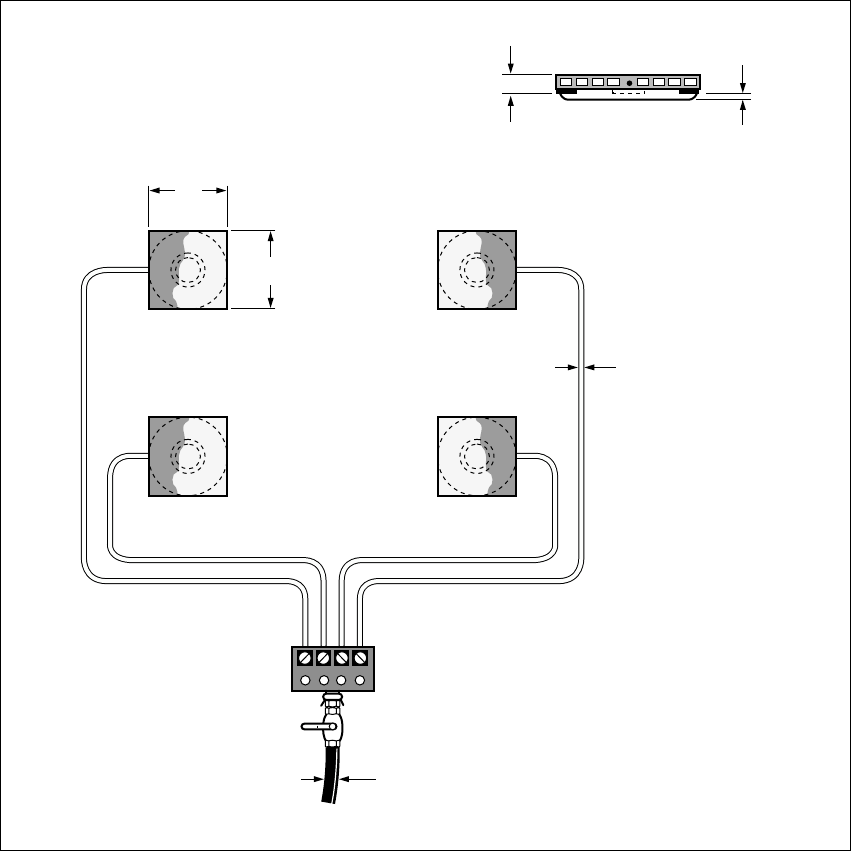

Abb. 6.3 - 1 Abmessungen eines Standard-Luftkissentransportsystems
E
D
A
A
B
C
Betriebsanleitung Luftkissentransportsystem für SIPLACE
6.4 Luftkissentransportsystem-Optionen Ausgabe 10/99
40
6
Erläuterung:
1) Das Luftkissenmodul muß unter dem Transportgut so plaziert werden, daß die max.
zulässige Nutzlast des einzelnen Luftkissenmoduls nicht überschritten wird (siehe Tab.
6.1 - 1).
2) Der Luftverbrauch ist unter anderem abhängig von:
der tatsächlichen Belastung der Luftkissenmodule und
der Beschaffenheit der Bodenoberfläche
3) Druck im Luftkissenmodul bei Vollast; Umrechnung: 100 kPa = 1 bar
4) Alu-Gußträgerplatte / Alu-Profilträgerplatte
5) Anschlußgewinde der Steuereinheit in Zoll
6.4 Luftkissentransportsystem-Optionen
– Luftkissentransportsystem mit 6 Luftkissenmodulen
– Steuereinheit mit Fernsteuerung
– Steuereinheit mit Anschluß für Hebekissen
– Andere Schlauchlängen auf Anfrage.
System
Typ
Nutzlast
kg
1)
Luftverbrauch
l/min
2)
Modul
Typ
Luftdruck
kPa
3)
A
mm
B
mm
C
mm
D
Zoll
E
Zoll
5)
Steuereinheit
Typ
MLS412
7000 1120 ML 12 300 304 31/51
4)
15 1/2 1 MRB 4-15
MLS415
10000 2200 ML 15 300 380 31/51
4)
20 1/2 1 MRB 4-15
MLS421S
14000 3000 ML 21S 210 534 58 25 3/4 1 MRB 4-20
MLS427S
24000 3400 ML 27S 210 684 65 35 3/4 1 1/2 MRB 4-20
MLS436S
44000 4000 ML 36S 210 914 71 50 3/4 1 1/2 MRB 4-20
MLS421H
28000 5200 ML 21H 410 534 58 25 3/4 1 1/2 MRB 4-20
MLS427H
48000 6000 ML 27H 430 684 65 35 3/4 1 1/2 MRB 4-20
MLS436H
80000 7000 ML 36H 400 914 71 50 1 1 1/2 MRB 4-25
MLS442H
120000 7500 ML 42H 400 1070 71 65 1 2 MRB 4-25
MLS448H
160000 8000 ML 48H 450 1220 71 75 1 2 MRB 4-25
Tab. 6.3 - 1 Standard-Luftkissentransportsystems-Typen
