Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99
5
1 Sicherheitshinweise
: Halten Sie bei allen Instandhaltungsarbeiten die geltenden Sicherheits- und Unfallverhütungs-
vorschriften Ihres Landes ein.
: Beachten Sie die Sicherheitshinweise dieser Bedienungsanleitung.
: Beachten Sie darüber hinaus die speziellen Sicherheitshinweise in diesem Kapitel.
GEFAHR 1
: Die Tragfähigkeit der Decke (Boden) darf nicht überschritten werden.
1
GEFAHR 1
: Auf dem Transportgut muß alles abgesichert werden, das, wenn es beschädigt wird, eine Ge-
fahr hervorrufen könnte (z.B. Glas, Austritt von Gasen oder Flüssigkeiten). Darauf befindliche
Behälter mit Flüssigkeiten müssen verschlossen sein.
1
WARNUNG VERLETZUNGSGEFAHR 1
: Auf dem Transportgut befindliche lose oder bewegliche Teile müssen festgemacht werden -
sonst könnten Menschen durch herabfallende oder ausschwenkende Teile verletzt werden.
Vorstehende spitze oder scharfe Kanten und Teile müssen entsprechend abgesichert werden.
1
Betriebsanleitung Luftkissentransportsystem für SIPLACE
Ausgabe 10/99
6
WARNUNG QUETSCHGEFAHR 1
: Hände und Füße nicht zwischen Transportgut und Ausgleichshölzer bzw. Luftkissen oder
Transportgut und Boden bringen.
: Bei Gefälle gleitet das Transportgut selbsttätig zum tiefsten Punkt. Dabei entstehen dynami-
sche Kräfte, die einen Körper quetschen könnten.
1
WARNUNG 1
: Der Betriebsdruck darf nie höher sein als in Tab. 6.1 - 1 bzw. 6.3 - 1 angegeben.
Der Eingangsdruck darf nicht höher als 8 bar sein.
1
Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99
7
2 Übersicht

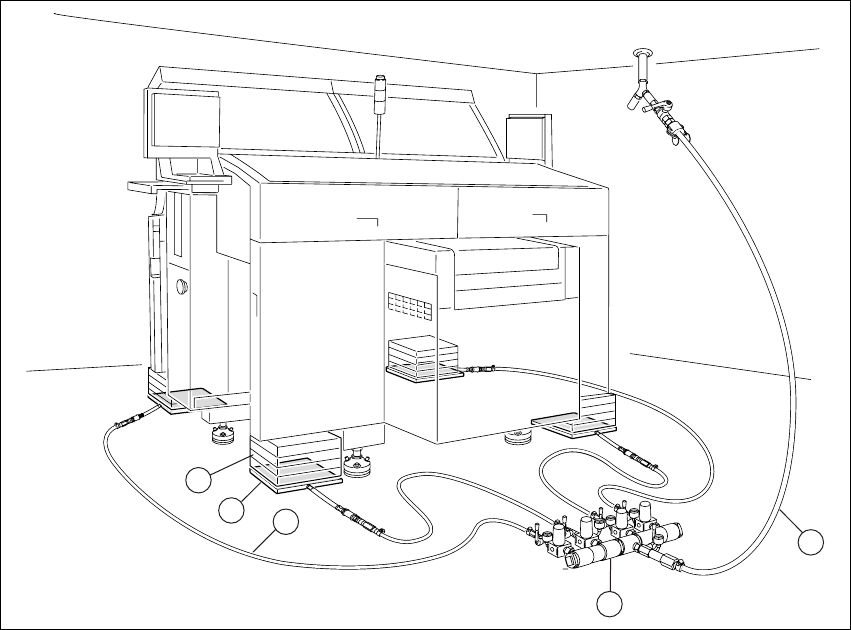

Abb. 2 - 1 Luftkissentransportsystem aufgebaut und betriebsbereit
2
Das Standard-Luftkissentransportsystem besteht aus:
(1) 4 Luftkissenmodulen
(2) Ausgleichshölzern
(3) 4 Verteilerschläuchen (2 Stk. L = 4 m und 2 Stk. L = 6 m)
(4) 1 Steuereinheit (mit 4 Druckreglern, 5 Manometern und 5 Kugelhähnen)
(5) 10 m Versorgungsschlauch mit Kugelhahn
(6) 1 Bedienungsanleitung (deutsch)
5
4
3
1
2
