Betriebsanleitung Luftkissentransportsystem für SIPLAC E 5.6 Störungsbeseitig ung Ausgabe 10/99 36 5.6 S törungsbeseitigung 5.6.1 Druckv erlust an einem Luftki ssen – Boden und icht: Decken Sie den Bo den mit B lech oder…
Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99 5.5 Demontage
35
K Schließen Sie den Kugelhahn am Versorgungsschlauch.
: Kuppeln Sie den Versorgungsschlauch vom Druckversorger ab.
L Öffnen Sie den Hauptkugelhahn der Steuereinheit halb und warten Sie dann, bis Schläuche
und Druckregler entleert sind.
: Entspannen Sie alle Druckregler.
: Kuppeln Sie alle Schläuche ab.
: Reinigen Sie die Luftkissen (keine aggressiven Mittel verwenden!).
: Lagern Sie alle Teile sachgemäß.
21
20
Betriebsanleitung Luftkissentransportsystem für SIPLACE
5.6 Störungsbeseitigung Ausgabe 10/99
36
5.6 Störungsbeseitigung
5.6.1 Druckverlust an einem Luftkissen
– Boden undicht:
Decken Sie den Boden mit Blech oder Tesaband ab
– Zu wenig Druck beim Überfahren von Blechkanten:
Erhöhen Sie den Druck und/oder kleben Sie die Blechkanten ab.
– Leckage am Gummibalg:
Wechseln Sie den Gummibalg aus und senden Sie ihn zur Reparatur ein.
5.6.2 Druckverlust an allen Luftkissen
: Prüfen Sie, ob der Druck am Eingangsmanometer jetzt:
– Kleiner als 5 bar ist:
Warten Sie, bis wieder genügend Druck vom Versorger geliefert wird, oder
schließen Sie eine größere Zuleitung bzw.
einen größeren Druckluftversorger an.
– Größer als 5 bar ist:
Justieren Sie alle Druckregler nach (= Druck im Luftkissen erhöhen)
WARNUNG 5
: Der Betriebsdruck darf nie höher sein als in Tab. 6.1 - 1 bzw. 6.3 - 1 angegeben
5
5.6.3 Transportgut schwingt:
: Schließen Sie den Hauptkugelhahn der Steuereinheit. Danach öffnen Sie den Hauptkugelhahn
langsam bis der Druck neu aufgebaut ist.
Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99 6.1 Luftkissenmodul
37
6 Technische Daten
6.1 Luftkissenmodul

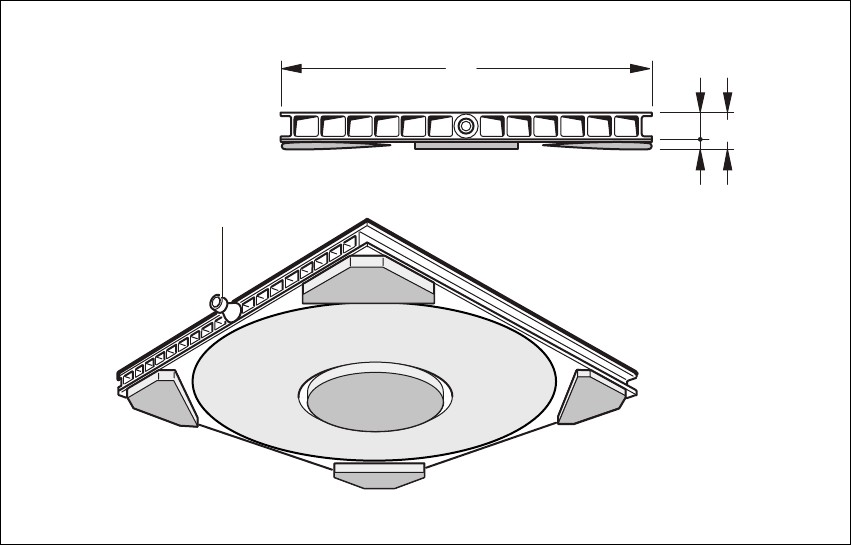

Abb. 6.1 - 1 Abmessungen eines Luftkissenmoduls
D
E
B
C
A
