Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99 5.1 Transportstrecke vorbereiten
21
5 Bedienungsanleitung
Luftkissentransportsysteme sind in ihrer Konzeption so aufgebaut, daß bei Transporten praktisch
keine schwerwiegenden Fehler gemacht werden können, wenn die angegebenen Punkte wie
Nutzlast, Druckluftversorgung und Bodenbeschaffenheit eingehalten werden. 5
Das Folgende soll Ihnen die Transporte erleichtern: 5
5.1 Transportstrecke vorbereiten
GEFAHR
Die Tragfähigkeit der Decke (Boden) darf nicht überschritten werden. 5
5
: Reinigen Sie den Boden von Metallspänen, Schmutz u.ä. - es könnte zu erhöhtem Verschleiß
oder Beschädigung des Luftkissens führen.
: Prüfen Sie die Bodenoberfläche:
Sie soll dicht und glatt sein (siehe Tab. 4.3 - 1).
: Kleben Sie Risse mit Klebeband ab oder decken Sie sie mit 0,5 mm bis max. 1 mm dicken Ble-
chen ab.
5

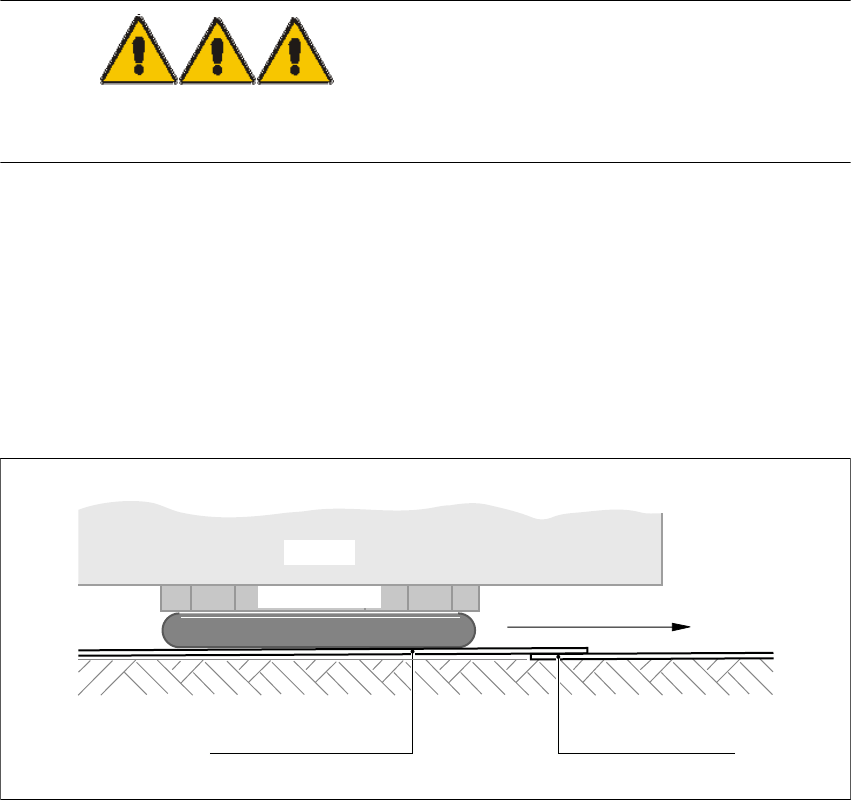

Abb. 5.1 - 1 Überlappendes Abdecken mit Blechtafeln
Transportrichtung
Blech 0.5 bis 1.0 mm
Bleche überlappen
und evtl. abkleben
Luftkissen
Last
Betriebsanleitung Luftkissentransportsystem für SIPLACE
5.2 Transportgut vorbereiten Ausgabe 10/99
22
: Achten Sie darauf, daß die Überlappung immer in Transportrichtung erfolgt!
: Bleche können evtl. auch stumpf gestoßen ausgelegt werden.
: Decken Sie rauhe Böden, Kanalschächte etc. mit 1 mm dicken Blechtafeln ab.
: Klebestellen müssen sauber sein, bevor das Klebeband aufgebracht wird!
: Beachten Sie Hindernisse wie Türbreiten, Türhöhen, Türschwellen etc.
5
Wenn die Luftkissen unter das Transportgut geschoben werden können: 5
Transporthöhe = Höhe des Transportguts + Hubhöhe 5
bzw. wenn das Transportgut auf die Luftkissen gestellt wird: 5
Transporthöhe = Höhe des Transportguts + Hubhöhe + Luftkissenmodulhöhe 5
WARNUNG QUETSCHGEFAHR 5
: Bei nicht waagrechten Böden vorbereitende Maßnahmen gegen Weggleiten treffen!
5
5.2 Transportgut vorbereiten

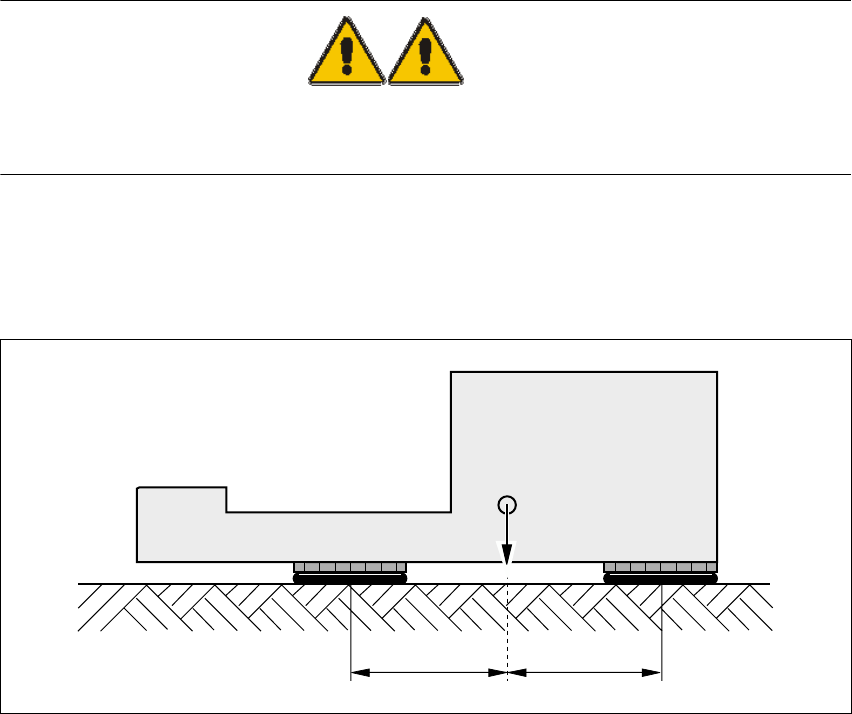

Abb. 5.2 - 1 Aufteilung der Luftkissen um den Transportgut-Schwerpunkt
: Um gute Stabilität zu erreichen, ordnen Sie vier oder mindestens drei Luftkissenmodule mög-
lichst weit auseinander unter dem Transportgut an.
==
Last-Schwerpunkt
