Luftkissentranspo rtsystem für S IPLACE Betriebsanleitung Ausgabe 10/99 5.3 Aufbau des Transportsystems 25 a V erteilen S ie die Lu ftkisse n unter dem Transportgut ( siehe o ben). s Schieb en Sie di e Aus gleichs hölzer…

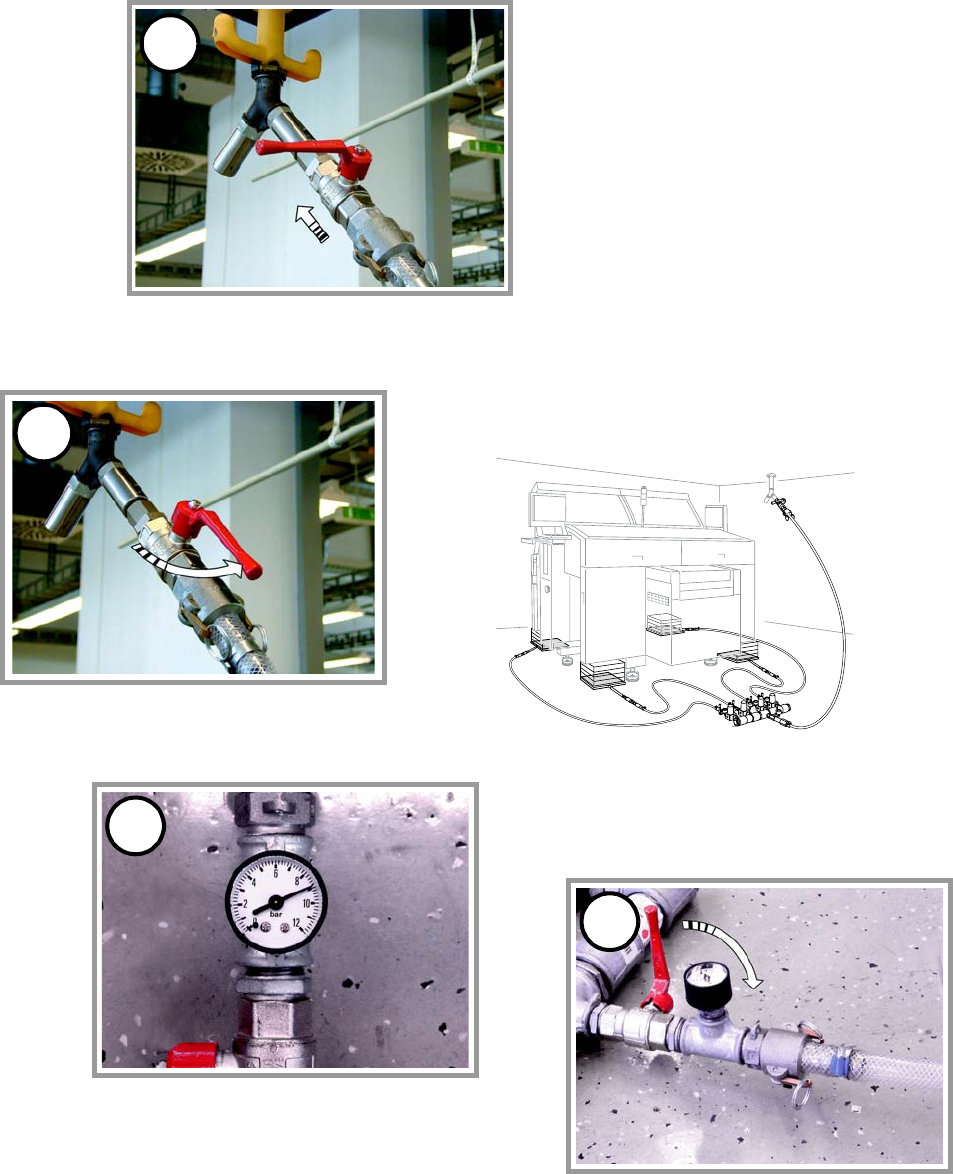

Betriebsanleitung Luftkissentransportsystem für SIPLACE
5.3 Aufbau des Transportsystems Ausgabe 10/99
24
5.3 Aufbau des Transportsystems
1
2
4
3
5
Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99 5.3 Aufbau des Transportsystems
25

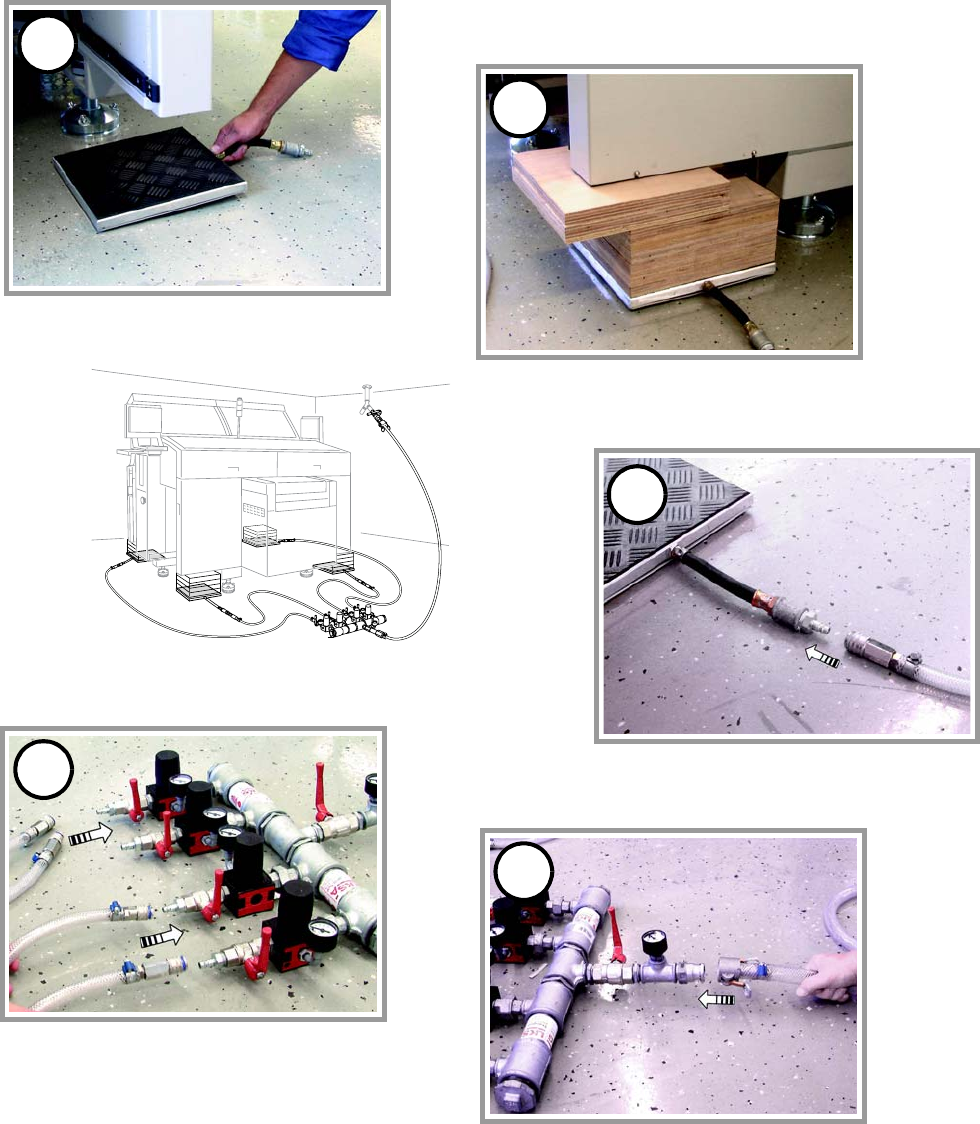

a Verteilen Sie die Luftkissen unter dem Transportgut (siehe oben).
s Schieben Sie die Ausgleichshölzer zwischen Luftkissen-Trägerplatte und Transportgut.
d Kuppeln Sie die Verteilerschläuche an die Luftkissen.
f Kuppeln Sie die Verteilerschläuche an die Auslässe der Steuereinheit.
g Kuppeln Sie den Versorgungsschlauch an die Steuereinheit.
VORSICHT 5
: Stellen Sie sicher, daß alle Kugelhähne geschlossen sind.
5
Betriebsanleitung Luftkissentransportsystem für SIPLACE
5.3 Aufbau des Transportsystems Ausgabe 10/99
26
6
7
8
9
