Luftkissentransportsystem für SIPLACE Betriebsanleitung
Ausgabe 10/99 5.3 Aufbau des Transportsystems
29

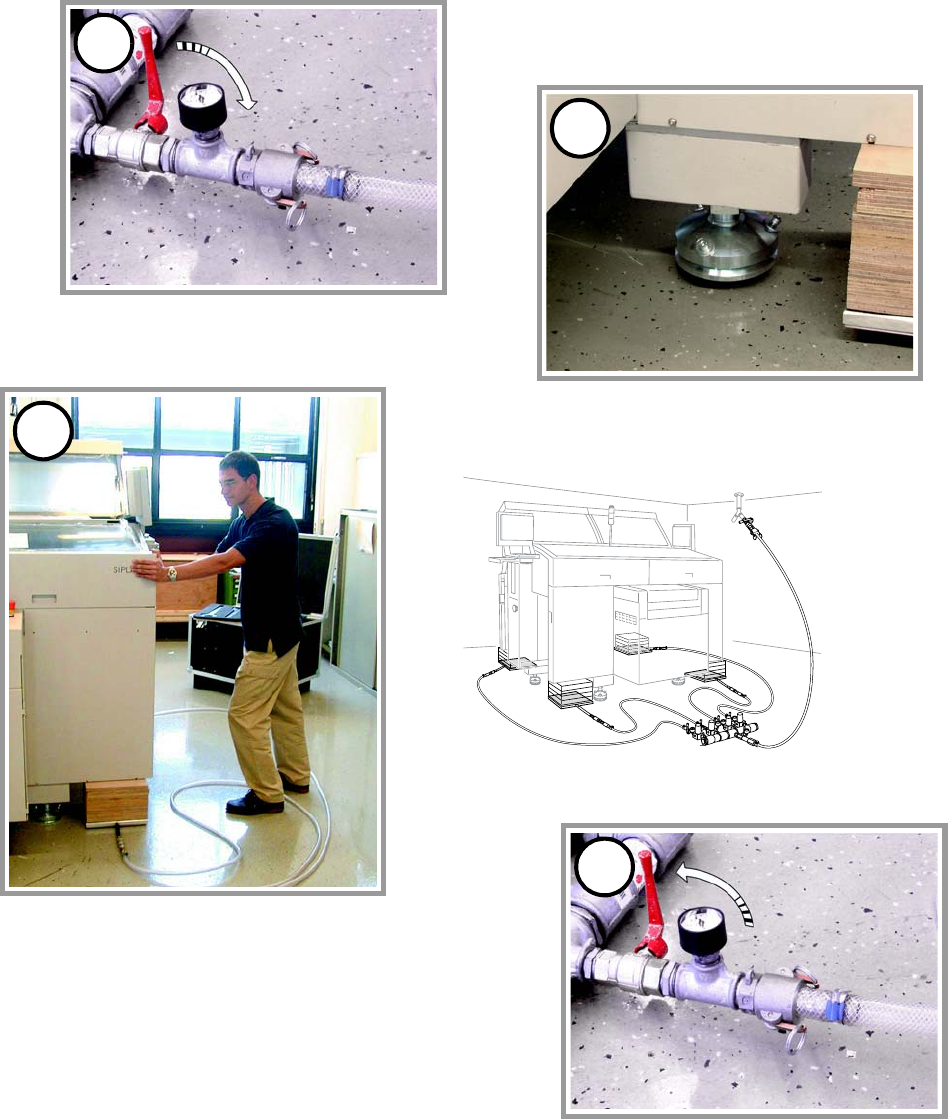

; Entspannen Sie alle Druckregler vollständig.
A Öffnen Sie die Kugelhähne zu den Luftkissen.
S Drehen Sie die Kappe an den Druckreglern, bis sich die Luftkissenmodule heben, das Trans-
portgut frei schwebt und die Luft unter dem Gummibalg leicht ausströmt. Alle Luftkissenmo-
dule müssen gleich hoch anheben, egal welche Belastung sie haben.
WARNUNG 5
: Der Betriebsdruck darf nie höher sein als in Tab. 6.1 - 1 bzw. 6.3 - 1 angegeben.
5
WARNUNG QUETSCHGEFAHR 5
: Hände und Füße nicht zwischen Transportgut und Ausgleichshölzer bzw. Luftkissen oder
Transportgut und Boden bringen.
5
D Schließen Sie den Hauptkugelhahn an der Steuereinheit.
