8 Portal
8.1.3 Mechanischer Aufbau der Y-Achse 8.2 Portal Gesamtkonstruktion
Student Guide SIPLACE D-Serie (FSE) 133
Mechanischer Aufbau
Mit Hilfe eines Zahnriemenantriebs wird die Drehbewegung des Motors für die X-Achse direkt in eine
Längsbewegung des Bestückkopfes in X-Richtung umgesetzt.
Über die Linearführungen, die unter der X-Achse montiert sind, wird die Kopfmontageplatte mit dem
Bestückkopf in X-Richtung geführt.
Der X-Motor wird in der Y-Abholposition durch einen Lüfter in der Traverse gekühlt und zusätzlich wird
die Motortemperatur über einen Temperatursensor überwacht.
8.1.3
8.1.3 Mechanischer Aufbau der Y-Achse
Mechanischer Aufbau der Y-Achse

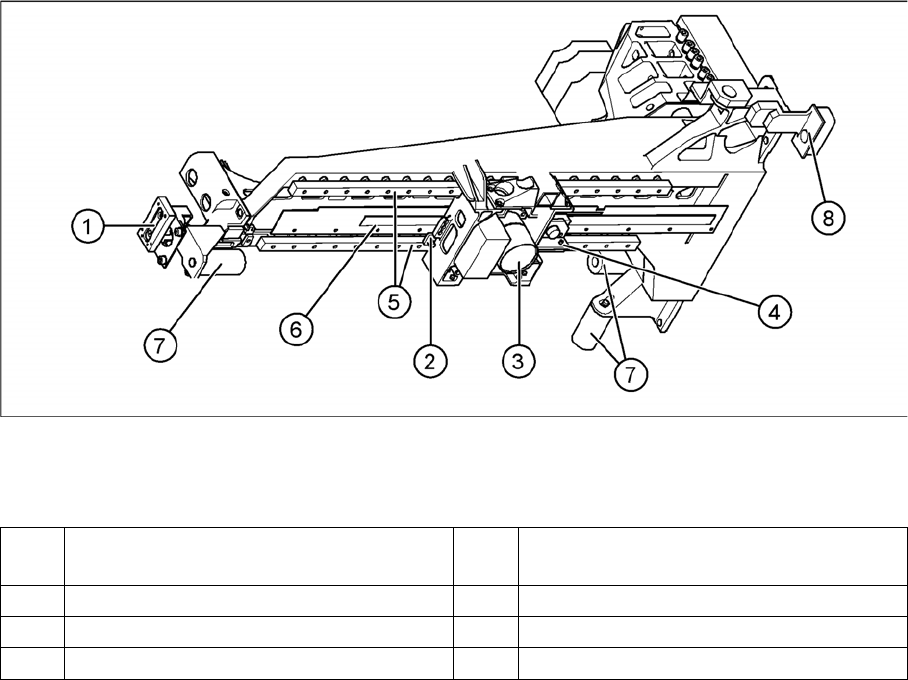

Mechanischer Aufbau der Portale – Teil 2 – Ansicht von unten (am Beispiel D4/D4i)
Legende
Mechanischer Aufbau
Mit einem Linearmotor wird das gesamte Portal (X-Achse, Kopfmontageplatte und Bestückkopf) in Y-
Richtung positioniert. Der Linearmotor besteht aus einem Primär- und einem Sekundärteil. Der
Sekundärteil besteht aus Dauermagneten, die in Längsrichtung (Y-Richtung) am Maschinengestell be
-
festigt sind.
Der Primärteil besteht aus Spulen (Motorwicklungen), die in einem Gehäuse direkt am Portal befestigt
sind.
Der Antrieb wird durch die Druckluftversorgung des Bestückkopfes gekühlt und besitzt zusätzliche inter
-
ne Temperaturfühler, welche vom Achscontroller überwacht werden.
8.2
8.2 Portal Gesamtkonstruktion
Portal Gesamtkonstruktion
Die Portale der 4 Maschinentypen der D/Di-Serie weisen folgende Gemeinsamkeiten/Unterschiede auf:
1 Y-Reibklotz 5 2x Linearführungen mit jeweils einem Line
-
arlager
2 X-Reibklotz 6 Maßstab für die X-Achse
3 LP-Kamera digital (Form weicht ab) 7 Elastomerfeder 25x10,5x50
4 Inkrementalgeber der X-Achse 8 Inkrementalgeber der Y-Achse
8 Portal
8.2 Portal Gesamtkonstruktion 8.1.3 Mechanischer Aufbau der Y-Achse
134 Student Guide SIPLACE D-Serie (FSE)
Portal Gesamtkonstruktion
Baugruppen
-
bezeichnung
D4/D4i D3 D2/D2i D1/D1i D1/D1i Single
Head
Portal Gussportal HS CFK06 Portal
X3
Verlängertes Gussportal
X-Antrieb Motor mit Rie
-
mentrieb
Linearmotor Motor mit Riementrieb
X-Motor-
Kühlung
(Filtermatten!)
100/120 mm
Lüfter in Y-Ab
-
holposition
Abluft Vakuum
-
erzeugung
120 mm Lüfter
in Y-Abholposi
-
tion C&P-Kopf
zur MA-Mitte
120 mm Lüfter
in Y-Abholposi
-
tion C&P-Kopf
jeweils rechts
120 mm Lüfter
in Y-Abhol
-
position
C&P-Kopf
(rechts) P&P-
Kopf (links)
Temperatursen
-
sor im Motor in
-
tegriert
Leitung zum Achscontroller
X-Riemen
-
spannung
53 Hz +1 /-3 --- 44 Hz +/-1
Inkremental
-
geber
Mit opt. 1-Feld-Technologie
Inkrementalmaß
stab
geklebt auf
Blechstreifen
und ge
-
schraubt auf
Portal
geklebt auf ei
-
nen Aluminium-
Streifen mit An
-
schlagkante.
Dieser ist ge
-
klebt auf CFK-
material
geklebt auf Portal
X_Verfahrweglä
nge (bis Puffer)
373,5 mm ~480 mm 473,5 mm
X-
Inkrementalmaß
stabslänge
440 510 500
Führungsschlitte
nanordnung
Je 1 Schlitten
auf 2
Linearführung
en nebenein
-
ander
Je 2 Schlitten
auf 2
Linearführunge
n übereinander
Je 1 Schlitten auf 2 Linearführungen nebeneinan
-
der
Führungsschlitte
n X-
Linerarführung
NICHT zu fetten
Bestückkopf (-
köpfe)
4 C&P12 C&P12/6 und/
oder 1 TWIN
2 C&P12 oder
C&P6 od. ge
-
mischt
C&P12 oder 6
und 1 P&P-Mo
-
dul
C&P12 oder 6
oder P&P-Mo
-
dul
Kopfträger mit .. Portal-kopf-
Verteiler-
platinenträger
X-Motor mit
Platinenträger
Portal-Kopf-Verteiler-Platinenträger
LP-Kamera
SST34
unterm Portal
Y-Antrieb Linearmotor
8 Portal
8.1.3 Mechanischer Aufbau der Y-Achse 8.2 Portal Gesamtkonstruktion
Student Guide SIPLACE D-Serie (FSE) 135
Y-Motor-
Kühlung
Druckluftverso
rgung Kopf
Lüfter
Pneumatik
-
einschub
Druckluftversorgung Kopf
Temperatursen
-
sor im Motor in
-
tegriert
Leitung auf Achscontroller
Inkrementalge
-
ber
Mit opt. 1-Feld-Technologie
Inkrementalmaß
stab
Geklebt auf
MA-Ständer.
Lehrensatz
HS
Geklebt auf
MA-Ständer.
Lehrensatz HF
Geklebt auf MA-Ständer. Lehrensatz NEU
Y-
Verfahrwegläng
e (je Portal bis
Stopper oder 2.
Portal)
~1507,5 mm ~1234,0 mm
(2Por.)
~1428,5 mm
(1Por.)
~1205 mm ~1591,5 mm
Y-
Inkrementalmaß
stabslänge je BB
1600 mm 1960 mm (wie
X-Maschine)
1960 mm (wie X-Maschine)
Führungsschlitte
nanordnung
Je 2 Schlitten auf 2 Linearführungen übereinander
Führungsschlitte
n Y-
Linearführung
fetten
Temperatursen
-
soren für -kom
-
pensation
1 an jedem
Portal
2 an jedem Por
-
tal
1 an jedem Portal
Verteilerplatine
X-Achse
Portal-Kopf-
Verteiler Ver
-
sion 3
Kopfinterface
und Kopfadap
-
ter
Portal-Kopf-Verteiler Version 3
Druckluftverteiler
block
Ja mit direkten
Schläuchen
zum kopf
Ja X-Version Ja mit
Schläuchen
zum T-Stück
dann zum Kopf
Ja mit
Schläuchen
zum T-Stück
dann zu den
Köpfen
Ja mit
Schläuchen
zum T-Stück 1
Ausgang blo
-
ckiert
Verteilerplatine
Y-Achse
‚Portalverteiler Portalinterface Portalverteiler
Endlagen-Bero keine
Lichtschr.
Anticrashüberw.
Keine mehr Nie benötigt
Anticrashplatine Keine mehr
Baugruppen
-
bezeichnung
D4/D4i D3 D2/D2i D1/D1i D1/D1i Single
Head
