9 C&P-Bestückköpfe
9.5.1 Beschreibung der Leiterplatten am C&P12 9.5 Einstellungen
Student Guide SIPLACE D-Serie (FSE) 171
9.4.2.2
9.4.2.2 Bestücken: Z-Achse aufwärts mit "langsam Anfahren"
Bestücken: Z-Achse aufwärts mit "langsam Anfahren"
Vorteil des Sondermodus "langsam Anfahren"
▪ Das BE bleibt sicher auf der LP liegen, auch wenn die Haftkräfte der Lotpaste sehr gering sind.
9.5
9.5 Einstellungen
Einstellungen
9.5.1
9.5.1 Beschreibung der Leiterplatten am C&P12
Beschreibung der Leiterplatten am C&P12
Alle in diesem Kapitel beschriebenen Einstellungen sind kopfspezifisch und gelten hier für den C&P12.
9.5.1.1
9.5.1.1 8-fach-DIP-Schalter des Portal-Kopfverteilers (incl. Schalter S1) – C&P6/12
8-fach-DIP-Schalter des Portal-Kopfverteilers (incl. Schalter S1) – C&P6/12

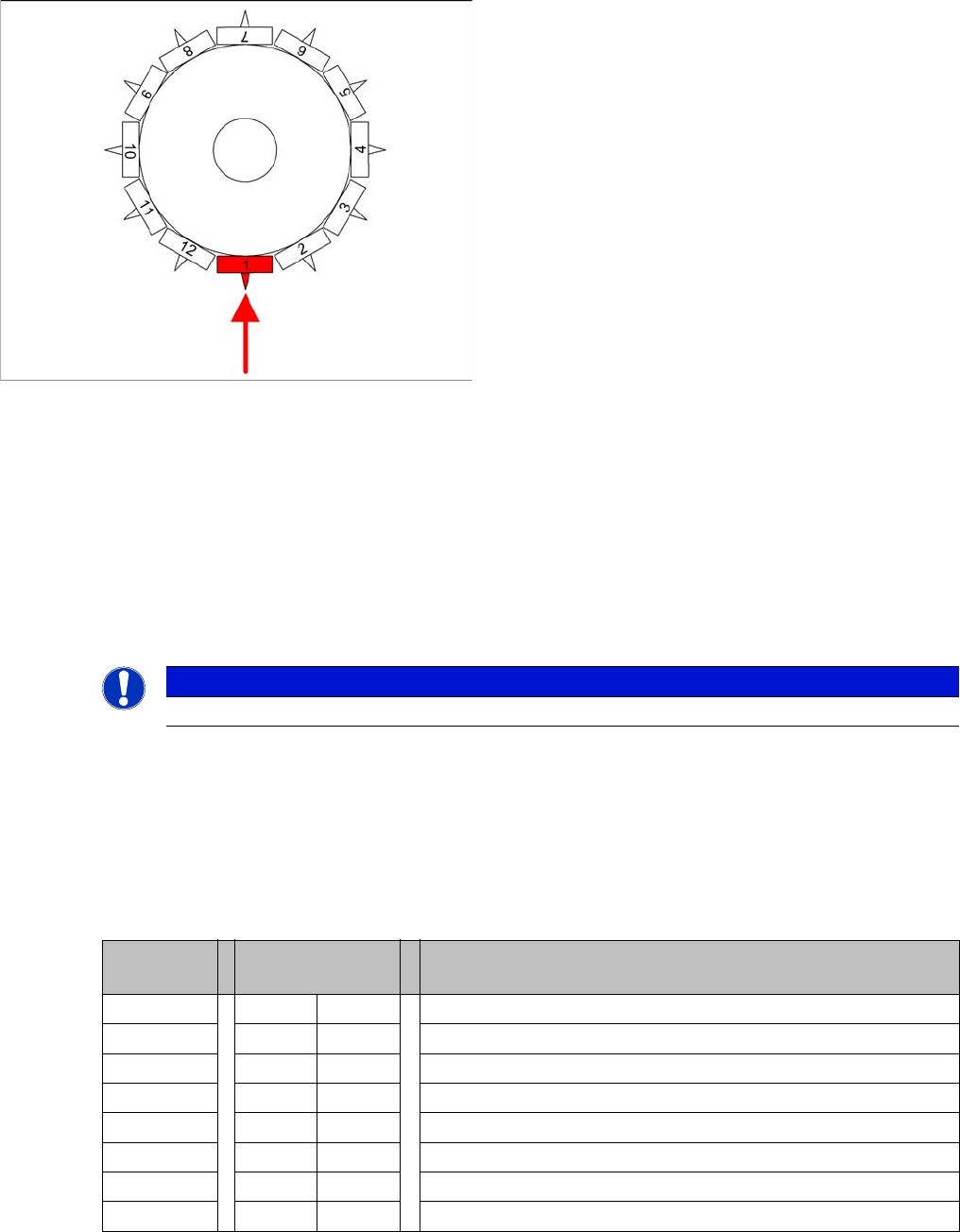

Detaillierte BE-Bestückabfolge: Z-Achse aufwärts mit
langsamem Anfahren vom bestückten BE
Ab LRU/LRL 503 und SIPLACE Pro lässt sich "nur für
SR/MC 503 Stationen und höher" diese Bestückart in der
GF programmieren.
LS unten schaltet:
▪ Endemeldung Positionierung abwärts und Ventilstel
-
lantrieb EIN für Blasluft
▪ Messen des Blasluft-Drucks während des
Bestückens
▪ Startsignal zur Aufwärtsbewegung
Z-Achse startet:
▪ Positionierung Z-Achse aufwärts für die ersten
44 Digit mit reduzierter Startgeschwindigkeit
LS oben schaltet:
▪ Elektromagnet-Ventil für Blasluft aus
▪ Reset Signal LS unten
▪ Startfreigabe für Portalachsen
Z-Achsen-Endemeldung (Z-Achse an 0-Position):
▪ aktiviert Vakuumabfrage: Segment dicht? nach
bestücken (SR/MC503)
▪ Startfreigabe für Sternachse
HINWEIS
Ein Zeitverlust im Bestückablauf gegenüber Standardbestücken von etwa 20 ms tritt auf.
DIP-Schal
-
ter
Schalterstellung Bezeichnung
1 OFF P0 (s. u.)
2 OFF P1 (s. u.)
3 OFF "S1" für Testmode (s. u.)
4 OFF BL – Aktivieren des Bootloader für die serielle Schnittstelle
5 OFF Res (Reset) – CAN-Prozessor 16-Bit (TQ-Module)
6 OFF C0 – zur Zeit ohne Funktion
7 OFF C1 – zur Zeit ohne Funktion
8 OFF S2 – Schalter für DLM-Kopf (zur Zeit ohne Funktion)
9 C&P-Bestückköpfe
9.5 Einstellungen 9.5.1 Beschreibung der Leiterplatten am C&P12
172 Student Guide SIPLACE D-Serie (FSE)
Schalter P0 und P1:
Portalauswahl über Schalter P0 und P1
Schalter S1:
▪ ON – Testmode (ohne Verzögerung)
▪ OFF – Default Zustand (mit Verzögerung von 3,6 ms+/- 300 us) bedeutet: Z-Achse fährt nach unten,
die obere LS wird frei und nach einer Verzögerungszeit von 3,6 ms wird die LS unten aktiv geschal
-
tet.
Sehen Sie dazu auch...
9.5.1.2 Beschreibung LEDs auf dem Portal-Kopfverteiler [ ➙ 173]
S Portal 1 Portal 2 Portal 3 Portal 4 Bezeichnung
1 OFF ON OFF ON P0
2 OFF OFF ON ON P1
9 C&P-Bestückköpfe
9.5.1 Beschreibung der Leiterplatten am C&P12 9.5 Einstellungen
Student Guide SIPLACE D-Serie (FSE) 173
9.5.1.2
9.5.1.2 Beschreibung LEDs auf dem Portal-Kopfverteiler
Beschreibung LEDs auf dem Portal-Kopfverteiler
SM = Schrittmotor
Legende Beschriftung
von LP
Betriebszu
-
stand LEDs
Beschreibung
1
CAN-Bus
1-WIRE Nicht implementiert
CAN-INT OFF Unbenutzt
POWER-FAIL OFF Fehler +24 V Power supply
(von der Grundmaschine)
2
Zustand
Spannungs
-
versorgungen
DC-ER OFF Fehler DC/DC-Konverter
DC-EN ON Enable DC/DC-Konverter
+SP-ER OFF Fehler +5 V Spurgeber
+SP-EN ON Enable +5 V Spurgeber
+15-ER OFF Fehler +15 V
-15-OK ON -15 V sind OK
3.3-EN ON Enable +3,3 V digital
3.3-ER OFF Fehler +3,3 V digital
+5V-EN ON Enable +5 V digital
+5V-ER OFF Fehler +5 V digital
+AN-ER OFF Fehler analog Versorgung
C167
3
Kopf-CAN-
Prozessor
V-OK ON Interne
Spannungsüberwachung
der eSW
V-OK OFF
ERROR OFF Fehler eSW
TEST blinkend Timer eSW läuft
4
C&P-Kopf-
Funktionen
und Signale
+V-LS ON OK +15 V Lichtschranke
+V-LS OFF Fehler +15 V Lichtschranke
Z-O ON Z-Achse ist nicht oben
(in Gabellichtschranke)
Z-U ON Z-unten hat geschaltet
ERR-ZH OFF Überlast SM Ventilstell
-
antrieb Abholen Bestücken
ERR-DP OFF Überlast SM Einschwenken
DP-Achse
ERR-BA OFF Überlast SM Ventilstell
-
antrieb Abwerfen
LS-ZH ON Lichtschranke SM Ventil
-
stellantrieb Abholen
Bestücken
LS-DP ON Lichtschranke SM DP-Ach
-
se Einschwenken
LS-BA ON Lichtschranke SM Abwer
-
fen
