9.5.1.3 Vision-Prozessorplatine (digital)
Vision-Prozessorplatine (digital)
Die Vision-Prozessorplatine ist auf der Portal-Kopf-Verteilerplatine montiert. Diese Leiterplatte wird an
allen Portalen eingesetzt.
9.5.1.4
9.5.1.4 CAN-Prozessorboard 16-Bit (TQ-Modul)
CAN-Prozessorboard 16-Bit (TQ-Modul)
Beschreibung der 7-Segmentanzeige (Normalbetrieb "." blinkt):
▪ Nach den Einschalten erscheint kurzzeitig eine "0" im Display
▪ Anzeige "b" --> BIOS wurde gestartet.
▪ Anzeige blinkt abwechselnd "b" und "." --> keine Applikation vorhanden bzw. konnte nicht gestartet
werden.
▪ Anzeige "-I" und "I-" Applikation wird geladen.
▪ Der "." auf der Anzeige blinkt --> Betriebsbereit.
Vision-Prozessorplatine
Legende
1. X8 Stecker für Beleuchtung und Videosignale LP-
Kamera
2. X3 Stecker für Beleuchtung und Videosignale BE-
Kamera
3. LEDs P15V - 15 V/Vcc – Spannungsversorgungen
Visionboard
4. DIP-Schalter
5. CAN-Prozessor 16-Bit (TQM-Modul)
6. Stecker X22 - X25 – Anschlüsse Videosignale zum
Kabelschlepp
7. Stecker X11 für Download
8. Spannungsversorgung 11 VDC messbar
16 Bit Prozessor (TQ-Modul)
Legende
1. 7-Segmentanzeige
2. LED bei manuellem RESET des Prozessors
3. 16-Bit-Prozessor
Der 16-Bit-CAN-Prozessor wird für unterschiedliche
Funktionen auf folgenden Baugruppen eingesetzt:
(siehe auch Kapitel Kommunikation und Steuerung)
▪ Visionboard, Kommunikation und Steuerung via
CAN-Bus zu den Visionrechnern.
▪ Portal-Kopfverteiler, Steuerung der Kopfabläufe und
Vakuum
9 C&P-Bestückköpfe
9.5.1 Beschreibung der Leiterplatten am C&P12 9.5 Einstellungen
Student Guide SIPLACE D-Serie (FSE) 175
9.5.1.5
9.5.1.5 Zwischenverteiler SP_12 Digital [00330648-05]
Zwischenverteiler SP_12 Digital [00330648-05]
Folgende Versorgungsspannungen und Signale werden vom Zwischenverteiler an die einzelnen
Bestückkopfbaugruppen bzw. an die Kopfplatine weitergeleitet:
Zwischenverteiler
Legende

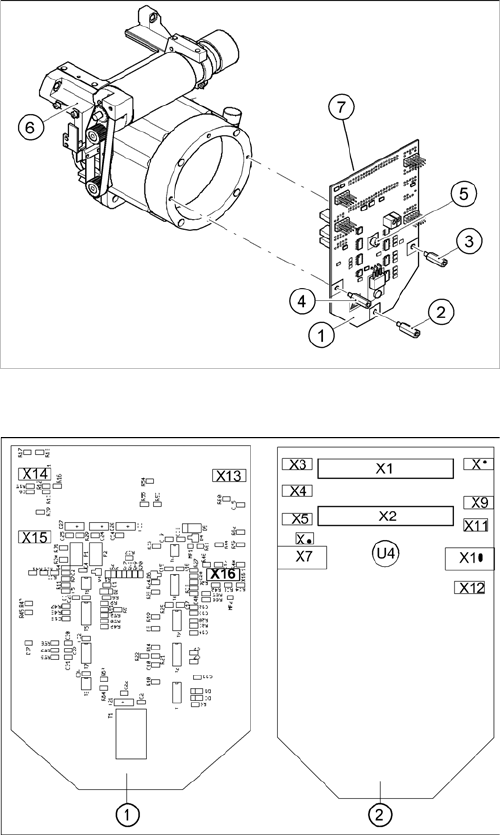

1. Zwischenverteiler
2. Abstandsbolzen M3x10
3. Abstandsbolzen M3x10
4. Abstandsbolzen M3x10
5. Abstandsbolzen M3x10
6. Vorderteil des C&P-Kopfes
7. Stecker X1 und X2 (auf der Rückseite)
Der Zwischenverteiler (1) ist mit vier Abstandsbolzen
(2, 3, 4 und 5) am Vorderteil (6) befestigt. Der Drucksen
-
sor befindet sich über dem Abstandsbolzen (5) auf der
Rückseite des Zwischenverteilers. Die Abdeckung des
Zwischenverteilers erfolgt mit Druckknöpfen.
Lage der Steckplätze
Legende
1. Vorderseite des Zwischenverteilers
2. Rückseite des Zwischenverteilers
U4 = Drucksensor
Zwei 40-polige Flachbandkabel führen von den Steckern
X1 und X2 des Zwischenverteilers zu den Steckern X14
bzw. X13 des Kopfadapters.
9 C&P-Bestückköpfe
9.5 Einstellungen 9.5.2 Übersicht Einstellungen am C&P6/12
176 Student Guide SIPLACE D-Serie (FSE)
9.5.2
9.5.2 Übersicht Einstellungen am C&P6/12
Übersicht Einstellungen am C&P6/12
Steckverbindung Beschreibung
X1, 40-polig Verbunden mit Stecker X14 der Kopfplatine
▪ Spannungsversorgung, Tacho- und Spursignale des Z-Achsantriebs
▪ Signal der Lichtschranke "Z-Achse in oberer Position"
▪ Signal der Lichtschranke "Z-Achse in unterer Position" (Sensorstoppsi
-
gnal)
▪ Steuersignal des Blasluftventils
▪ Versorgungsspannung +5 VDC, ±15 VDC
▪ Referenzpunktsignal der DP-Achse
▪ Spursignale der DP-Achse
X2, 40-polig Verbunden mit Stecker X13 des Portalkopfverteilers
▪ Spannungsversorgung und Spursignale des Sternachsantriebs
▪ Referenzpunkt der Stern-Achse
▪ Analogwert des Blasluftdrucks
▪ Versorgungsspannungen +5 VDC, ±15 VDC, +24 VDC
X3, 10-polig Anschluss für den Z-Motor und das Z-Tachosignal (Tachosignal wird bei der
HF nicht benutzt)
X4, 10-polig Anschluss für die Spursignale der Z-Achse
X5, 10-polig Anschluss für den Sternmotor
X6, 6-polig Anschluss für das Blasluftventil
X7, 10-polig Anschluss für die Spursignale der DP-Achse
X10, 10-polig Anschluss für das Lichtschrankensignal "Z-Achse oben" (Stelleinheit)
X11, 8-polig Anschluss für das Lichtschrankensignal "Z-Achse unten" (Sensorstoppsig
-
nal)
X12, 10-polig Anschluss für die Spursignale der Stern-Achse
X13, 10-polig Testanschluss für die Spursignale der Z-Achse
X14, 10-polig Unbenutzt
X15, 10-polig Testanschluss für die Spursignale der Stern-Achse
X16, 10-polig Testanschluss für die Spursignale der DP-Achse
Beschreibung Hilfsmittel Einstellwerte
Montage Bestückstern auf die
Motorwelle vom Sternmotor
Einstellung mit Netzteil und
Sternnullpunktlehre
Magnetische Ruhelage im SI
-
TEST überprüfen
(max. Abweichung 95 Digit)
Nullpunktkorrektur Stern ermit
-
teln
Lehre für Nullpunktkorrektur/SI
-
TEST
Ermittelten Wert bei Nullpunkt
-
korrektur im SITEST
--> Positionen eintragen.
Schalterstellung am Sternmotor
(Auflösung der Spursignale 10 -
25)
keine HF/X/D-Maschine auf Schalter
-
stellung 25
DP-Achse Inkrementalgeber Ein
-
stellung Abstand zur Segment
-
scheibe
Prüfstifte 1,4 - 1,6 mm Abstand 1,5 mm
Einstellung Ventilstellantriebe Endmaß 0,2 mm oder
Einstellstößel
0,2 mm Abstand Stößel zum
Ventilgehäuse
Lichtschranke Z-Achse unten Prüfstifte 1,0 mm Abstand 1,0 mm
