9 C&P-Bestückköpfe 9.1.1 Technische Daten C&P12 9.1 Übersicht Student Guide SIPLACE D-Serie (FSE) 143 9 9 C & P - B e s t ü c k k ö p f e C&P-Bestückköpfe 9.1 9 . 1 Ü b e r s ic h t Übersicht 9.1.1 9 . 1 …
8 Portal
8.5 Für Ihre eigenen Zeichnungen und Notizen 8.4.2 Portal Einstellungen
142 Student Guide SIPLACE D-Serie (FSE)
9 C&P-Bestückköpfe
9.1.1 Technische Daten C&P12 9.1 Übersicht
Student Guide SIPLACE D-Serie (FSE) 143
9
9 C&P-Bestückköpfe
C&P-Bestückköpfe
9.1
9.1 Übersicht
Übersicht
9.1.1
9.1.1 Technische Daten C&P12
Technische Daten C&P12
Technische Daten C&P12
HINWEIS
Art und Quelle der Gefahr
Die SIPLACE D1/D1i/D2/D2i/D3-Maschinen mit der möglichen Head-Modularity haben
C&P12- und/oder C&P6-Bestückköpfe.
Die D1/D1i hat zusätzlich zum C&P-Kopf noch einen P&P-Kopf.
Die SIPLACE D4/D4i-Maschinen besitzen an jedem Por
-
tal einen C&P12-Bestückkopf. Alle anderen D-Maschi
-
nen erlauben mit Head Modularity sowohl die Montage
von C&P6- als auch von C&P12-Köpfen.

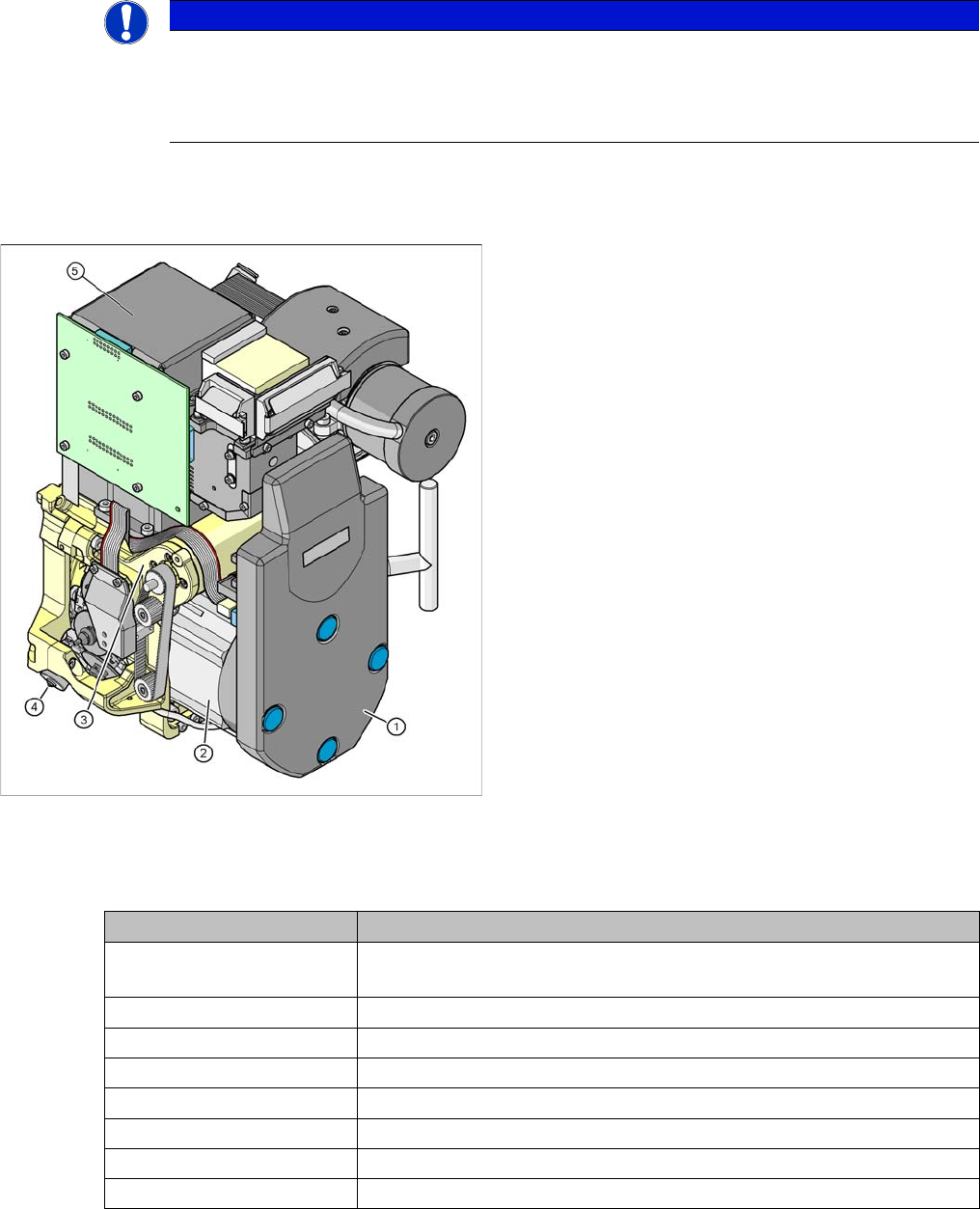

Legende
1. Zwischenverteilerplatine (unter der Abdeckung)
2. Sternantrieb
3. Z-Achsenmotor
4. Ventilstellantrieb
5. BE-Kamera C&P, Typ 28 (18x18) digital oder
Typ 29 (27x27) digital, hoch auflösende BE-Kamera
18x18, optional auch SST29 für 0201 (0,5x0,25 mm)
oder ab SW 604 auch SST38.
Beschreibung 12 Segment DLM 3
Bauteilegröße 1 mm x 0,5 mm (0402)/0,5 mm x 0,25 mm (0201) bis 18,7 mm x
18,7 mm
Bauteilhöhe 6,0 mm
Bauteilgewicht 2,0 g
Bestückgenauigkeit +/- 80 µm bei 4 (Sigma)
Winkelgenauigkeit +/- 0,7° bei 4 (Sigma)
Bestückkraft 2,4 - 5,0 N
Pipettenspektrum 901, 904, 905; 911-919; 920-925; 931-937
Pipettenwechsler pro Magazin oder pro Garage rüstbar
9 C&P-Bestückköpfe
9.1 Übersicht 9.1.2 Kameramodularität am C&P12
144 Student Guide SIPLACE D-Serie (FSE)
9.1.2
9.1.2 Kameramodularität am C&P12
Kameramodularität am C&P12
Technische Daten BE-Kameras
9.1.3
9.1.3 Teileübersicht am C&P6/12-Kopf
Teileübersicht am C&P6/12-Kopf
HINWEIS
Art und Quelle der Gefahr
Die Standardkamera am C&P12 ist die 28.sst, als Option kann die BE-Kamera 29.sst mit einer
höheren Auflösung (für kleine 0201-Bauteile) installiert werden.
Bei Verwendung der optionalen Kamera SST38 gelten kleinere Werte für die maximalen Bau
-
element-Abmessungen. Für weitere Einstellungen und Daten für den C&P12 Kopf – siehe Spe
-
zifikation für die entsprechende Option.
Für die Di-Serie (für kleine 0201 und 01005 Bauelemente) wird die Kamera SST29 bzw. SST38
ersetzt durch die Kamera SST30
Beschreibung 12 Segment Standard
SST 28
12 Segment mit SST 29 12 Segment Standard
SST30
BE-Größe: Flip Chip/
Bare Die
0,3 mm x 0,3 mm (0201) bis 18,7 mm x 18,7 mm 0.18mm x 0.18mm (0100)
to 27mm x 27mm
BE-Höhe 0,15 mm bis 1 mm 0,15 mm bis 1 mm 0.15 mm up to 6 mm
Bestückgenauigkeit +/- 80 µm bei 4 (Sigma) +/- 55 µm bei 4 (Sigma)
Winkelgenauigkeit +/- 0,7° bei 4 (Sigma) +/- 0.7 µm bei 4 (Sigma)
Auflösung BE-Kamera 50 µm/Pixel 26 µm/Pixel 17 µm/pixels
C&P12-Kopf
Legende Teileübersicht 1
1. Collect&Place-Kopf 12 (DLM3)
[03041228-xx] (abgebildet)
Collect&Place-Kopf 6 (DLM3)
[03048341-xx] (nicht für D4/D4i)
2. Lichtschranke "Z-Achse oben" (hinter der Abde
-
ckung)
[00347297-xx]
3. Ventilstellantrieb Bestückkreis
[00368076-xx]
Ventilstellantrieb Abwurfkreis
[00368074-xx]
4. Zahnriemen Z-Achse
[00334936-xx]
5. Z-Achsenantrieb
[03038908-xx]
6. Zwischenverteiler, digital (hinter der Abdeckung)
[00330648-xx]
