16 Anhang (FSE)
16.6.3 Digitale BE-Kamera C&P12 (Typ 28) 16.6 SIPLACE Vision - Sensorübersicht
Student Guide SIPLACE D-Serie (FSE) 281
16.6.2.1
16.6.2.1 Technische Daten
Technische Daten
Technische Daten Kamera-Typ 38
16.6.3
16.6.3 Digitale BE-Kamera C&P12 (Typ 28)
Digitale BE-Kamera C&P12 (Typ 28)
16.6.3.1
16.6.3.1 Technische Daten
Technische Daten
Technische Daten Kamera-Typ 28
BE-Maße
0,2 x 0,1 mm
2
bis 16 x 16 mm
2
BE-Spektrum 0,2 x 0,1 mm² (01005) bis PLCC36 (32R)
Min. Beinchenraster 0,1 mm
Min. Ballraster 0,25 mm
Min. Balldurchmes
-
ser
0,14 mm
Gesichtsfeld
20,5 x 20,5 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)
BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
6. Anhand der niedrigeren Bauweise kann man den Ka
-
mera-Typ 28 vom Typ 29 unterscheiden.
BE-Maße
0,5 x 0,5 mm
2
bis 18,7 x 18,7 mm
2
BE-Spektrum 0402 bis PLCC44 inkl. BGA, µBGA, Flip-Chip, TSOP, QFP, SO bis SO32, DRAM
Min. Beinchenraster 0,5 mm
Min. Ballraster 0,45 mm
Min. Balldurchmes
-
ser
0,25 mm
Gesichtsfeld
24,5 x 24,5 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)
16 Anhang (FSE)
16.6 SIPLACE Vision - Sensorübersicht 16.6.4 BE-Kamera C&P12 (Option, Typ 29)
282 Student Guide SIPLACE D-Serie (FSE)
16.6.4
16.6.4 BE-Kamera C&P12 (Option, Typ 29)
BE-Kamera C&P12 (Option, Typ 29)
16.6.4.1
16.6.4.1 Technische Daten
Technische Daten
Technische Daten Kamera-Typ 29
16.6.5
16.6.5 BE-Kamera C&P12 (Option, Typ 30)
BE-Kamera C&P12 (Option, Typ 30)
BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
6. Anhand der höheren Bauweise kann man den Kame
-
ra-Typ 29 vom Typ 28 unterscheiden.
BE-Maße
0,3 x 0,3 mm
2
bis 27 x 27 mm
2
BE-Spektrum
0201 bis 27 x 27 mm
2
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Ballraster
0,25 mm für BE < 18 x 18 mm
2
0,35 mm für BE ≥ 18 x 18 mm
2
Min. Balldurchmesser
0,14 mm für BE < 18 x 18 mm
2
0,2 mm für BE ≥ 18 x 18 mm
2
Gesichtsfeld
31 x 31 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)
BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
16 Anhang (FSE)
16.6.6 BE-Kamera (Standard Typ 36, Option Typ 33) 16.6 SIPLACE Vision - Sensorübersicht
Student Guide SIPLACE D-Serie (FSE) 283
16.6.5.1
16.6.5.1 Technische Daten
Technische Daten
Technische Daten Kamera-Typ 29
16.6.6
16.6.6 BE-Kamera (Standard Typ 36, Option Typ 33)
BE-Kamera (Standard Typ 36, Option Typ 33)
16.6.6.1
16.6.6.1 Technische Daten
Technische Daten
Technische Daten Kamera-Typ 36
BE-Maße 0.18 x 0.18 mm2 to 27 x 27 mm2
BE-Spektrum 01005 to 27 x 27 mm2
CHIP, PLCC, SO, QFP, TSDP, SOT, MELF, IC, BGA
Min. Beinchenraster 0,25 mm
Min. Ballraster
0,25 mm für BE < 18 x 18 mm
2
0,35 mm für BE ≥ 18 x 18 mm
2
Min. Balldurchmesser
0,14 mm für BE < 18 x 18 mm
2
0,2 mm für BE ≥ 18 x 18 mm
2
Gesichtsfeld
32.7 x 32.7 mm
2
Beleuchtungsart Auflicht (5 frei programmierbare Möglichkeiten auf 5 Ebenen)

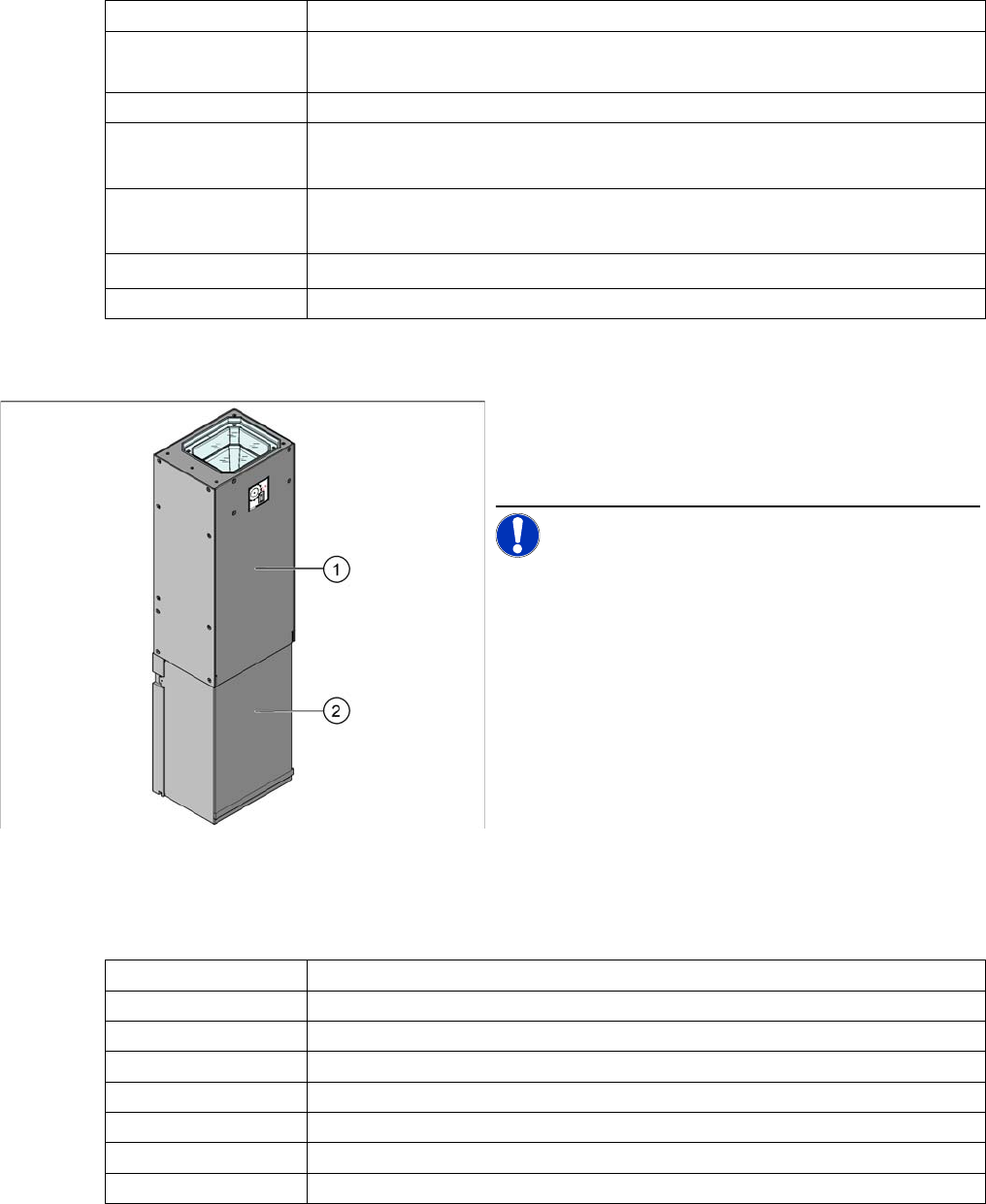

BE-Kamera für TwinHead (D3) bzw. P&P-Modul (D1/D1i)
Legende
1. Oberteil mit Kameraoptik
2. Untere Kameraabdeckung
HINWEIS! Die Standardkamera (Typ 36) und
die optionale Kamera (Typ 33) sind durch einen Aufkle
-
ber unterscheidbar.
BE-Maße 0,8 x 0,8 mm² bis 32 x 32 mm² (Einfachmessung)
BE-Spektrum 0603, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,4 mm
Min. Beinchenbreite 0,24 mm
Min. Ballraster 0,56 mm
Min. Balldurchmesser 0,32 mm
Gesichtsfeld 38 x 38 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)
