Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
22
5 Installation des Maschinenrechners
5.1 Installationsreihenfolge
Maschinendaten sichern
BIOS-Update am Maschinenrechner
BIOS-Update durchführen
Betriebssystem Windows Emb. Standard 7
für den Maschinenrechner installieren
(inklusive Touchscreen-Installation)
SIPLACE-Software installieren
(Stationssoftware inkl. Zusatzprogramme)
BIOS-Einstellungen am
Maschinenrechner
BIOS-Einstellungen durchführen
Abschließen der Installation
Siehe Abschnitt 5.2.
Siehe Abschnitt 5.2.
Zur Installation des Betriebssystems Windows 7,
siehe separate Installationsanleitung, Artikel-Nr.
[00197737-xx].
Kalibrieren des Touchscreens siehe Abschnitt
5.3.2.
Siehe Abschnitt 5.4.
Siehe Abschnitt 5.4.6.
Abbildung 5-1: Installationsreihenfolge
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
23
5.2 BIOS-Update/-Einstellungen am Maschinen- / Koplanrechner
durchführen
Die Image-Dateien zum BIOS-Update und zu den BIOS-Einstellungen, sowie eine entsprechende
Installationsanleitung (Readme-Datei) sind auf der BIOS-CD V1.0 enthalten. Diese CD kann über
den Service-Techniker bestellt oder aus dem SIPLACE Software Download Center
heruntergeladen werden. Für mehr Information zur Installation des Betriebssystems Windows 7,
siehe separate Installationsanleitung, Artikel-Nr. [00197737-xx].
5.3 Vorbereitungen zur Installation der Software
5.3.1 Voraussetzungen
Voraussetzung für die Installation der SIPLACE-Software und der Koplanrechner-Software:
– Installation des Betriebssystems Windows Embedded Standard 7 SP1 (32-Bit oder 64-Bit)
auf dem Maschinenrechner und in Zwei-Rechnerbetrieb auf dem Koplanrechner (siehe
"Installationsanleitung Betriebssystem Windows Embedded Standard 7", Artikelnummer
[00197737-xx])
– Der Stationsrechner muss mit mindestens 2 GB Arbeitsspeicher bei WES7 mit 32-Bit bzw. 4
GB bei WES 7 mit 64-Bit ausgerüstet sein. Gegebenenfalls müssen Stationsrechner im Feld
ausgetauscht oder mit einer Speichererweiterung aufgerüstet werden. Siehe hierzu die
Technische Information TI2014-09D04.
Unter Windows Embedded Standard 7 muss der Touchscreen kalibriert werden. Für diese
Arbeiten müssen Sie als Administrator eingeloggt sein!
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
24
5.3.2 Kalibrieren des Touchscreens
Der Touchscreen muss während der Betriebssystem-Installation über den Software-Configurator
installiert werden. Wenn die Kalibrierung nach der Installation nicht automatisch starten sollte:
► Wählen Sie Start – All Programs – Elo, um zu den EloTouchscreen Properties zu gelangen.

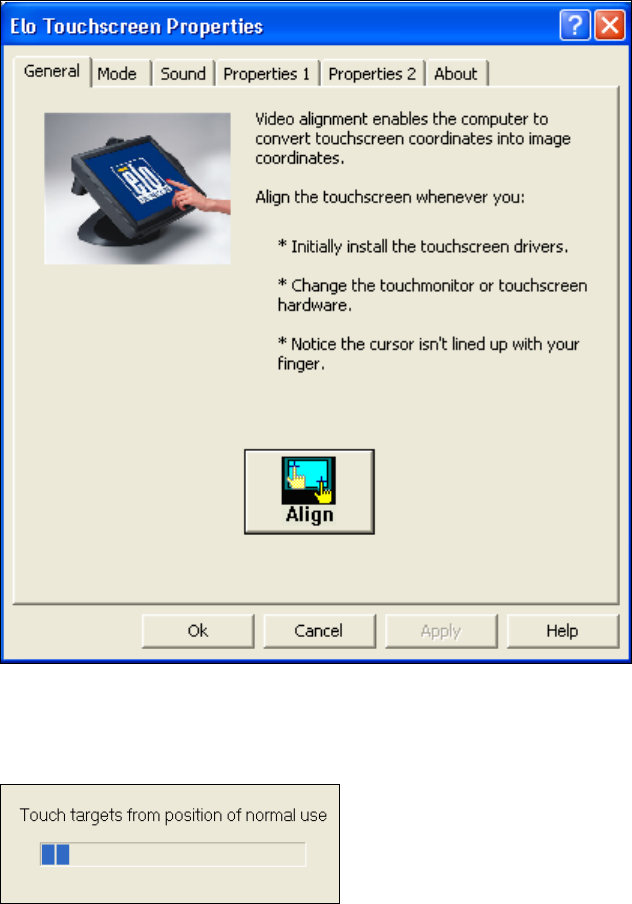

Abbildung 5-2: EloTouchscreen Eigenschaften
► Klicken Sie auf die Schaltfläche Align.
Folgender Hinweis erscheint:
Abbildung 5-3: Anweisungen für den zu kalibrierenden Bildschirm
► Folgen Sie den Anweisungen auf dem Bildschirm.
