Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition

6.1 Begrüßung

Abbildung 6-2: Begrüßung

► Klicken Sie auf die Schaltfläche Next.

Die erforderlichen Dateien werden auf dem Koplanrechner installiert.

6.2 Abschluss der Installation

HINWEIS

Es werden unter Status nur die Programme aufgelistet, die tatsächlich gerade installiert

wurden.

Wenn während der Installation eines Programms Fehler aufgetreten sind, wird als

Statusanzeige die Schaltfläche Error statt Ok neben dem Namen des Programms

angezeigt.

► Wenn Sie die Log-Datei zur Installation des jeweiligen Programms lesen möchten, klicken Sie

die Schaltfläche Ok (bzw. Error) neben dem Namen des Programms an. Der Notepad-Editor

wird mit der entsprechenden Datei gestartet.

Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition

Abbildung 6-3: Abschluss der Installation

► Klicken Sie auf die Schaltfläche Finish.

► Folgen Sie den Anweisungen in der Montage-Anleitung zum 3D-Koplanmodul, Artikelnummer

[00197395-xx].

VORSICHT

► Warten Sie einige Sekunden nachdem Sie auf Fertig stellen geklickt haben, bevor

Sie den Rechner / die Maschine herunterfahren und ausschalten!

Da einige Installationsschritte vom Installationsprogramm erst zum Schluss

ausgeführt werden, ist die Installation sonst möglicherweise unvollständig, was bei

weiteren Installationen zu Problemen führen kann.

HINWEIS

Um nach Abschluss der Installation die Verbindung zwischen der SIPLACE

Koplanrechner-Software und der SIPLACE Stationssoftware herzustellen, muss vorher

der Koplanrechner und der Maschinenrechner heruntergefahren und anschließend die

Maschine komplett ausgeschaltet werden.

► Öffnen Sie dazu am Maschinenrechner das Start-Menü und wählen Sie nacheinander die

Einträge Alle Programme – SIPLACE – Vision_SR (alle) herunterfahren.

► Schalten Sie die Maschine aus, sobald die Rechnersysteme heruntergefahren sind.

► Schalten Sie die Maschine anschließend wieder ein. Der Koplanrechner und der

Maschinenrechner werden dadurch neu gestartet.

Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition

7 Erstes Hochfahren nach Neuinstallation

Wenn eine Maschine das erste Mal nach der Neuinstallation hochgefahren wird, erkennt die

Stationssoftware die eingesetzte Hardware über die Funktion Autokonfiguration zum größten Teil

selbstständig. Bestimmte Einstellungen, z.B. CAN-Kartentyp, Tischtyp, Meldeleuchten und Pin-

Magazine können nicht automatisch ermittelt werden und müssen deshalb manuell ausgewählt

werden.

Grundsätzlich wird der Bediener stets aufgefordert, Konfigurationsänderungen zu bestätigen oder

abzulehnen.

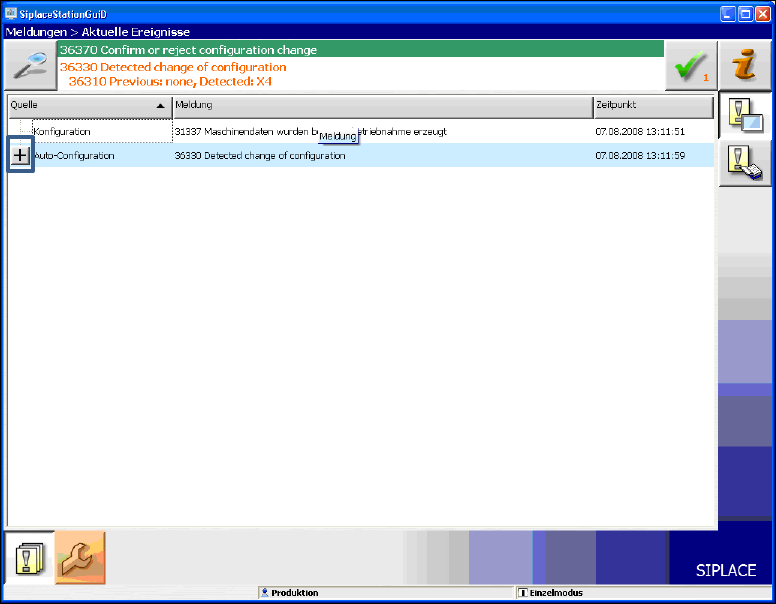

Abbildung 7-1: Autokonfiguration

► Klicken Sie auf das +-Zeichen vor dem Text Autokonfiguration, um die Meldungen der

Funktion Autokonfiguration aufzuklappen.

Die eingesetzten Hardware-Komponenten werden gezeigt.
